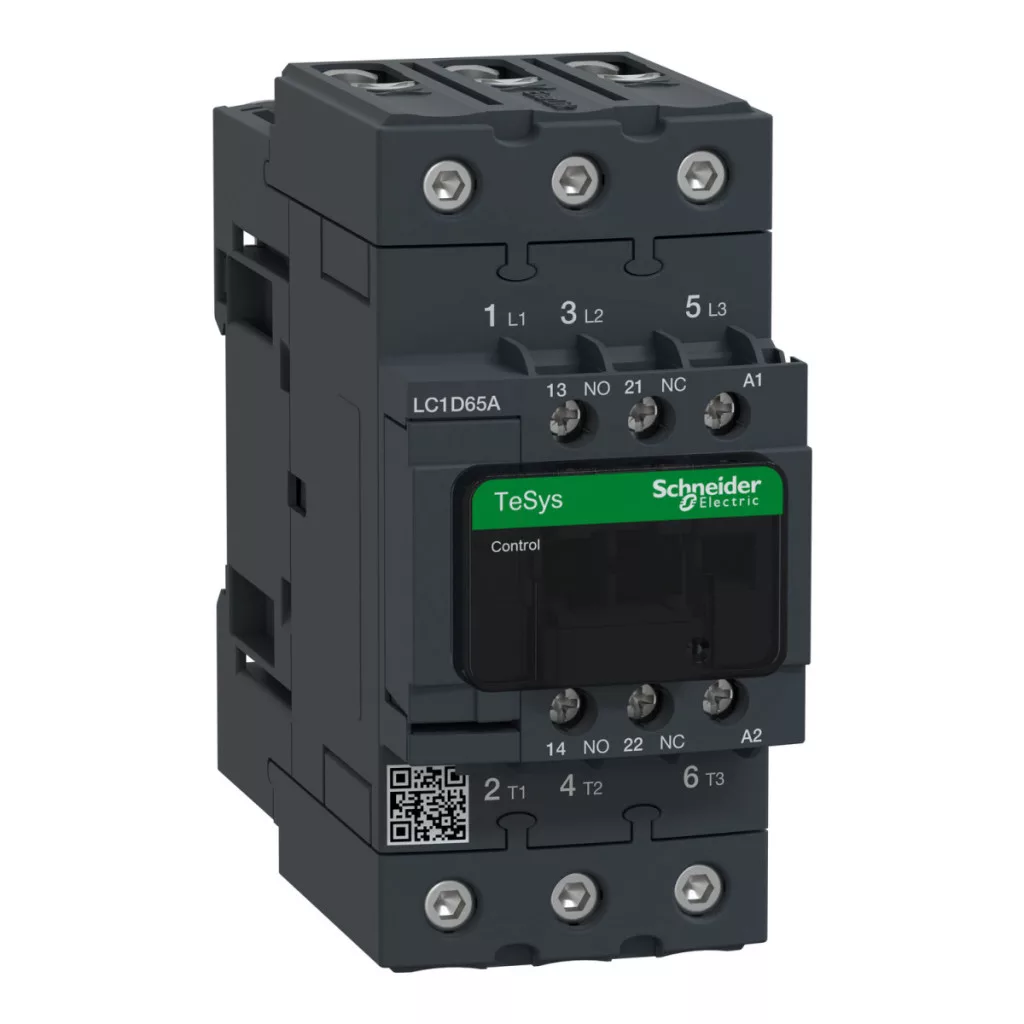

Contactor magnetic Everlink cu 3 poli (AC3, 400 V, 65 A), cu bobină 220 V CA 50/60 Hz LC1D65AM7 Schneider
\nRelé de protecție TeSys LC1-D, tripolar, AC-3 440 V 65 A, bobină 220 V CA. gamă de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor - denumirea scurtă a dispozitivului: LC1D - aplicația contactorului: sarcină rezistivă, comandă motor - categoria de utilizare: AC-1, AC-3, AC-4 - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - Tensiune nominală de funcționare Ue: circuit principal la <= 300 V CC, circuit principal la <= 690 V CA 25...400 Hz - Curent nominal de funcționare le: 65 A (<= 60 °C) - circuit principal la <= 440 V CA AC-3, 80 A (<= 60 °C) - circuit principal la <= 440 V CA AC-1 - puterea motorului kW: 11 kW - 400 V CA 50/60 Hz AC-4, 18,5 kW - 220...230 V CA 50/60 Hz AC-3, 30 kW -380...400 V CA 50/60 Hz AC-3, 37 kW -500 V CA 50/60 Hz AC-3, 37 kW -660...690 V CA 50/60 Hz CA-3 - putere motor LE: 10 LE -230/240 V CA 50/60 Hz pentru motoare monofazate, 20 LE -200/208 V CA 50/60 Hz pentru motoare trifazate, 20 CP - motoare trifazate la 230/240 V CA 50/60 Hz, 40 CP - motoare trifazate la 460/480 V CA 50/60 Hz, 5 CP - motoare monofazate la 115 V CA 50/60 Hz, 50 CP - 575/600 V CA 50/60 Hz pentru motoare trifazate - configurație contactor suplimentar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 80 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: 1000 A - circuit principal la 440 V conform IEC 60947, pentru 140 A CA, circuitul de semnalizare este conform cu IEC 60947-5-1, pentru 250 A CC, circuitul de semnalizare este conform cu IEC 60947-5-1 - Curent nominal de scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 110 A <= 40 °C 10 minute circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 260 A <= 40 °C 1 minut circuit principal, 520 A <= 40 °C 10 s circuit principal, 900 A <= 40 °C 1 s circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare conform IEC 60947-5-1, 125 A gG - <= 690 V coordonare tip 1, circuit principal în cazul coordonării, 125 A gG - <= 690 V coordonare tip 2, circuit principal în cazul coordonării - tensiune nominală de izolație Ui: certificări circuit principal la 600 V conform CSA, certificări circuit principal la 600 V conform UL, certificări circuit de semnalizare la 600 V conform CSA, certificări circuit de semnalizare la 600 V conform UL, circuit principal la 690 V conform IEC 60947-4-1, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - durată de viață electrică: 1,4 milioane de cicluri la 80 A AC-1 cu Ue <= 440 V, 1,45 milioane de cicluri la 65 A AC-3 și <= 440 V - pierdere de putere pe pol: 6,3 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: CCC, CSA, GOST, UL - tip de conectare: circuit principal: conectori cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit principal: conectori cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: conectori cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditatea cablului: rigid - fără capete de cablu, circuit principal: conectori cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditatea cablului: flexibil - fără capete de cablu, circuit principal: conectori cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: conectori cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: flexibil - cu, fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: flexibil - fără terminale de cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: rigid - fără terminare de cablu - cuplu de strângere: circuit principal: 5 N.m - lângă conectori cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - lângă conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de comandă: 1,7 N.m - cu cleme de prindere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,7 N.m - cu cleme de prindere cu șurub - cu șurubelniță cu disc de Ø 6 mm - durată de funcționare: 12...26 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală a contactorului magnetic, conform EN/ISO 13849-1, B10d = 20000000 de cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 6 Mcycles. Avantaje: .. Aplicații: .. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se integrează perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic Everlink cu 3 poli (AC3, 400 V, 65 A), tensiune nominală 220 V c.a., 50/60 Hz
