Comutatorul magnetic Schneider Electric TeSys Deca seria LC1D800046P7 este un dispozitiv de comutare cu patru poli (4P) de înaltă performanță, utilizat în principal în aplicații industriale pentru controlul sarcinilor rezistive. Produsul aparține categoriei de utilizare AC-1, poate fi utilizat până la o tensiune maximă de 440 V, are un curent nominal de 125 A și o bobină de 230 V CA 50/60 Hz. Conectarea se realizează cu ajutorul papucilor de cablu inelari, care asigură o conexiune electrică fiabilă și stabilă. Comutatorul magnetic face parte din familia de produse TeSys Deca, care este una dintre produsele fiabile de comutare industrială ale Schneider Electric. Designul cu patru poli are patru contacte independente normal deschise (4NO), ceea ce îl face ideal pentru aplicații în care trebuie comutate simultan mai multe circuite. Tensiunea de funcționare a contactorului în circuitul de alimentare poate fi de maximum 300 V c.c. 25-400 Hz sau de maximum 690 V c.a., oferind o gamă largă de aplicații în diverse medii industriale. Curentul nominal de funcționare al dispozitivului este de 125 A (la temperaturi sub 60 °C) pentru aplicații AC-1, 80 A pentru aplicații de control al motorului AC-3 și AC-3e (sub 60 °C, la o tensiune maximă de 440 V AC) și 55 A pentru aplicații AC-4 (sub 60 °C, la o tensiune maximă de 400 V AC). Circuitul de control funcționează la 230 V c.a. 50/60 Hz, ceea ce corespunde celui mai comun nivel de tensiune industrială. Potrivit pentru comutarea diferitelor puteri ale motorului: 22 kW (220-230 V c.a.), 37 kW (380-400 V c.a.), 45 kW (660-690 V c.a. și 415-440 V c.a.) și 55 kW (500 V c.a.), oferind o soluție versatilă pentru sarcinile de control al motorului. Contactorul are parametri electrici și mecanici excelenți: curentul termic convențional în aer liber este de 125 A (la 60 °C), capacitatea nominală de rupere este de 1100 A la 440 V, Capacitatea nominală de rupere este, de asemenea, de 1100 A la 440 V și poate rezista la suprasarcini de scurtă durată (de exemplu, 640 A la 40 °C timp de 10 secunde sau 990 A la 40 °C timp de 1 secundă). Produsul trebuie protejat cu o siguranță gG de 200 A pentru coordonarea de tip 1 și o siguranță gG de 160 A pentru coordonarea de tip 2 la maximum 690 V. Impedanța medie este de 0,8 mOhm (125 A, 50 Hz), iar pierderea de putere pe pol este de 12,5 W în modul AC-1. Tensiunea nominală de izolație a dispozitivului este de 600 V (conform CSA și UL) și 1000 V (conform IEC 60947-4-1).

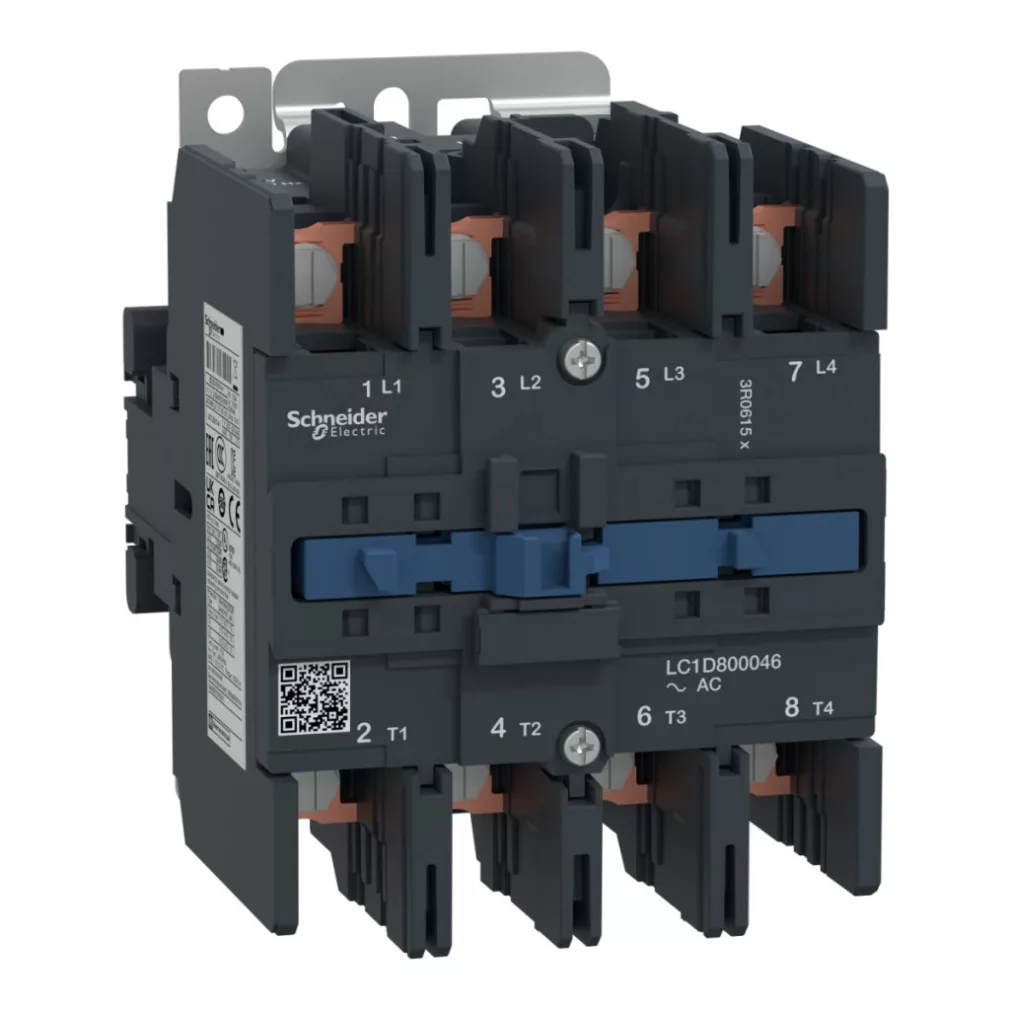

Schneider Electric TeSys D - LC1D800046P7 - Date tehnice comutator magnetic
Date generale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Tipul produsului: Comutator magnetic (Contactor)
Denumire scurtă: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Caracteristici electrice
Număr de poli: 4P (4NO)
Tensiune nominală de funcționare: Circuit de alimentare: <= 300 V CC 25...400 Hz, <= 690 V CA
Curent nominal de funcționare: 125 A (sub 60 °C) <= 1000 V c.a. pentru circuitul de alimentare AC-1, 80 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3, 80 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e, 55 A (sub 60 °C) <= 400 V c.a. pentru circuitul de alimentare c.a. 4
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Puterea motorului
22 kW 220...230 V c.a. 50/60 Hz
37 kW 380...400 V c.a. 50/60 Hz
45 kW 660...690 V c.a. 50/60 Hz
55 kW 500 V c.a. 50/60 Hz
45 kW 415...440 V c.a. 50/60 Hz
Parametri electrici
Curent termic convențional în aer liber: 125 A (la 60 °C) în circuitul de alimentare
Capacitate nominală de întrerupere: 1100 A la circuit de alimentare de 440 V (conform IEC 60947)
Capacitate nominală de întrerupere: 1100 A la circuit de alimentare de 440 V (conform IEC 60947)
Curent nominal de scurtcircuit de scurtă durată: 640 A la 40 °C - circuit de alimentare de 10 s, 990 A la 40 °C - circuit de alimentare de 1 s, 135 A la 40 °C - circuit de alimentare de 10 min, 320 A la 40 °C - circuit de alimentare de 1 min
Valoarea nominală a siguranței: 200 A gG <= 690 V pentru coordonarea de tip 1 la circuitul de alimentare, 160 A gG <= 690 V pentru coordonarea de tip 2 în circuitul de alimentare
Impedanță medie: 0,8 mOhm - 125 A 50 Hz în circuitul de alimentare
Pierdere de putere pe pol: 12,5 W AC-1
Conexiune
Tip conexiune: Circuit de control: papuci de cablu inelari - diametru exterior: 8 mm
Cuplu de strângere: Circuit de alimentare: 5 N·m pe papuci de cablu inelari și conexiuni de șină, Circuit de control: 1,2 N·m pe papuci de cablu inelari
Date mecanice
Metodă de montare: Poate fi montat pe o placă sau șină
Durată de viață mecanică: 4 milioane de cicluri de comutare
Durată de viață electrică: 0,8 milioane de cicluri de comutare 125 A AC-1 Ue <= 440 V
Frecvență maximă de comutare: 3600 cicluri/oră la 60 °C
Dimensiuni (LxLxH): 127 x 96 x 125 mm
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură ambiantă admisibilă: -40...60 °C, 60...70 °C cu restricții
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la flacără: V1 (conform UL 94)
