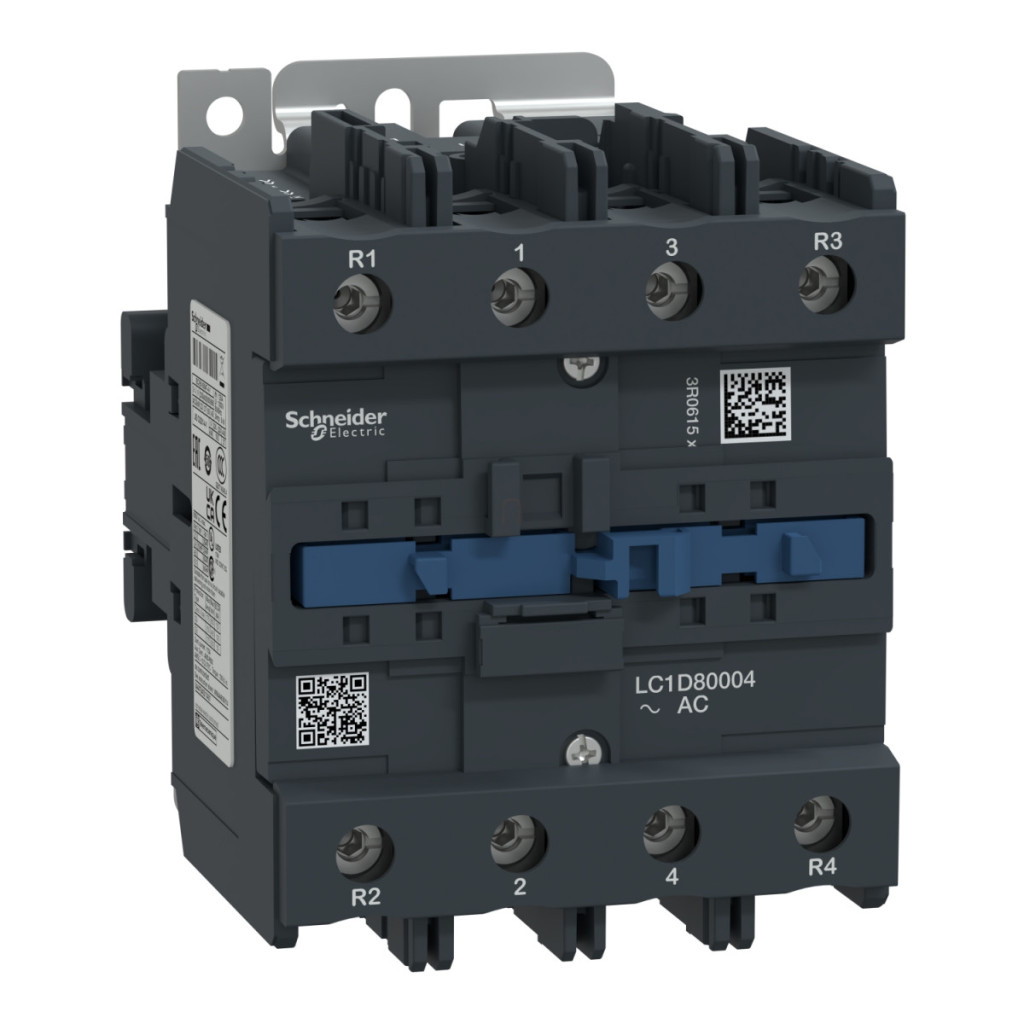

LC1-D80004P7 Comutator magnetic CA, 125 A (CA1), racord cu șurub, 4Z poli Schneider
Releu de protecție TeSys LC1-D, 4 poli, CA-1 440 V 125 A, bobină 230 V CA. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau componentului: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 300 V c.c. 25...400 Hz pentru circuitul principal, <= 690 V c.a. pentru circuitul principal - categorie de supratensiune: III - curent nominal de scurtcircuit Icw: 135 A <= 40 °C 10 minute circuit principal, 320 A <= 40 °C 1 minut circuit principal, 640 A <= 40 °C 10 s circuit principal, 990 A <= 40 °C 1 s circuit principal - dimensiunea siguranței conectate: 160 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare, 200 A gG -<= 690 V coordonare tip 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, 600 V circuit principal certificate CSA, 600 V circuit principal certificate UL - capac de protecție: niciunul - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: conector 2 cabluri 4...16 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 1 cablu 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 9 N.m - cu conector - cu șurubelniță Ø 6 - 8 mm placă, circuit principal: 9 N.m - cu conector hexagonal 4 mm, circuit de control: 1,2 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,2 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 4 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
