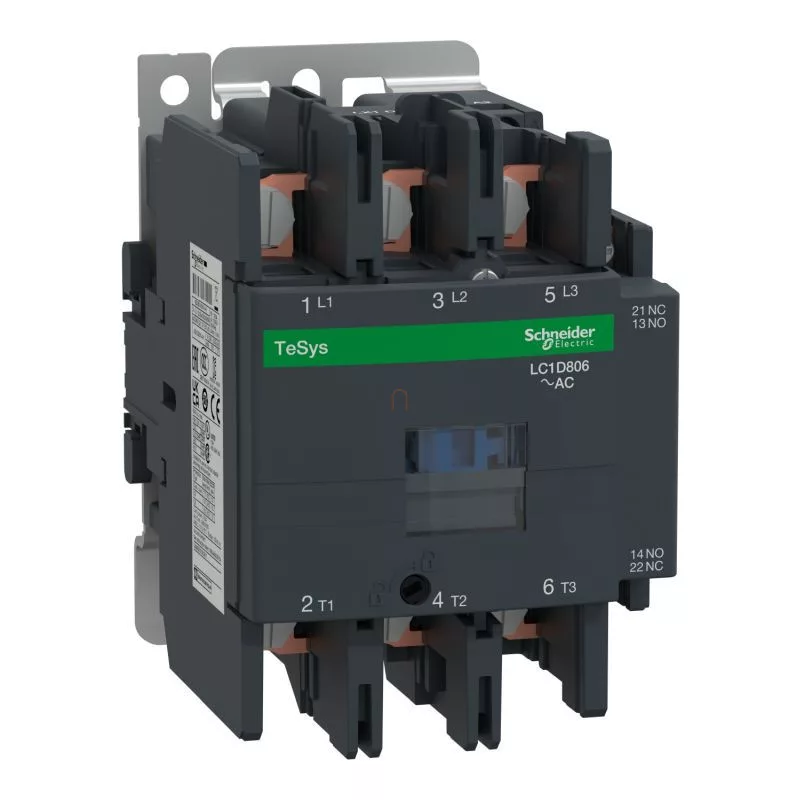

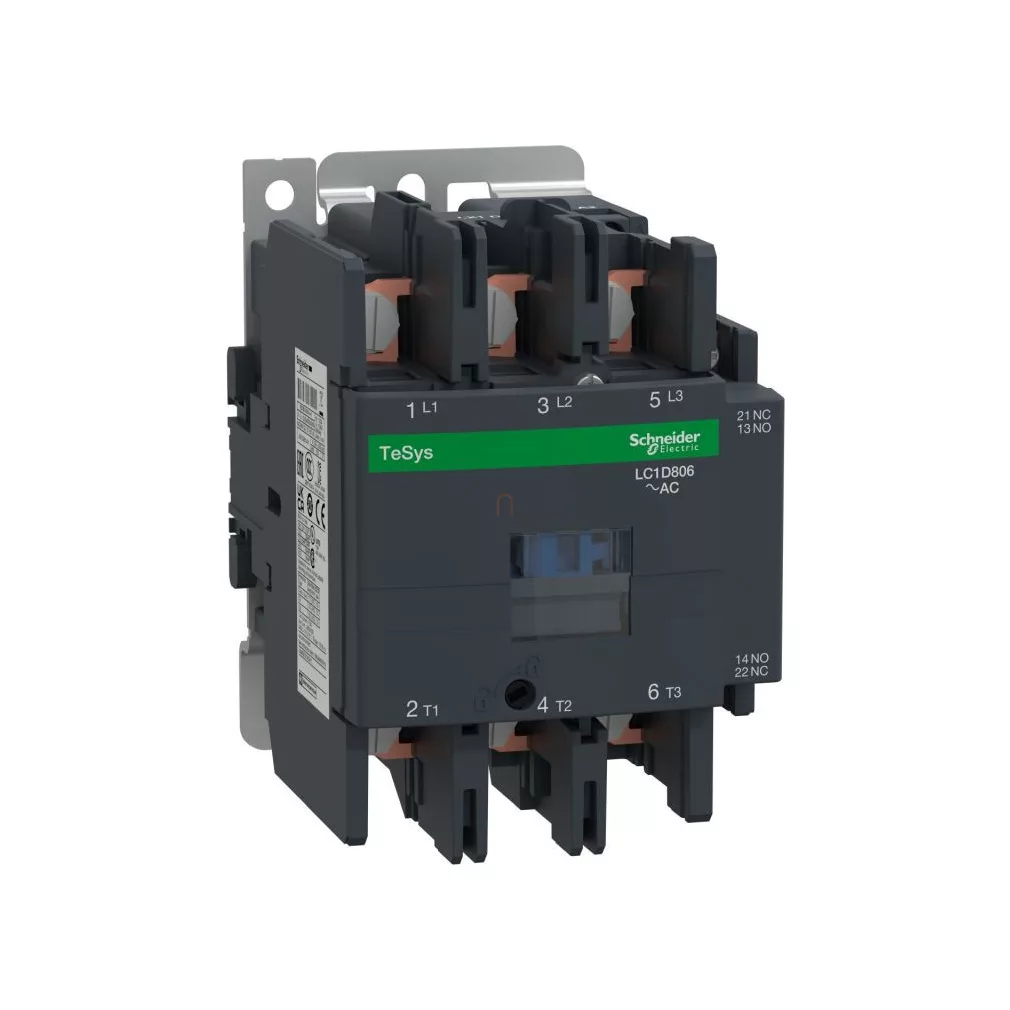

Comutator magnetic LC1D806LE7 Schneider
Comutator magnetic TeSys D, 3p(3 NO), AC-3, <= 440 V 80A, 208 V AC 50/60 Hz familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3 - desemnarea polilor: 3P - compoziția contactului polului: 3 NO - Tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal 25...400 Hz, <= 690 V AC pentru circuitul principal - Curent nominal de funcționare le: 125 A (<= 60 °C) -<= 440 V c.a. AC-1 pentru circuitul principal, 80 A (<= 60 °C) -<= 440 V c.a. AC-3 pentru circuitul principal - puterea motorului kW: 22 kW -220...230 V c.a. 50/60 Hz, 37 kW -380...400 V c.a. 50/60 Hz, 45 kW -1000 V c.a. 50/60 Hz, 45 kW -415...440 V c.a. 50/60 Hz, 45 kW -660...690 V c.a. 50/60 Hz, 55 kW -500 V c.a. 50/60 Hz - puterea motorului HP: 15 CP -230/240 V c.a. 50/60 Hz pentru motoare monofazate, 20 CP -200/208 V c.a. 50/60 Hz pentru motoare trifazate, 25 CP -230/240 V c.a. 50/60 Hz pentru motoare trifazate, 60 CP - 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 60 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 7,5 CP - 115 V c.a. 50/60 Hz motoare monofazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional Ith în aer liber: 10 A - <= 60 °C circuit de semnal, 125 A - <= 60 °C circuit principal - Capacitate nominală de comutare Irms: 1100 A - 440 V circuit principal conform IEC 60947, 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, 250 A CC pentru circuitul de semnalizare conform IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 120 A 500 ms circuit de semnalizare, 135 A <= 40 °C 10 min circuit principal, 140 A 100 ms circuit de semnalizare, 320 A <= 40 °C 1 min circuit principal, 640 A <= 40 °C 10 s circuit principal, 990 A <= 40 °C 1 s circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 160 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 200 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, certificări circuit principal 600 V CSA, certificări circuit principal 600 V UL, certificări circuit de semnalizare 600 V CSA, certificări circuit de semnalizare 600 V UL, circuit de semnal de 690 V conform IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 125 A AC-1 Ue <= 440 V, 1,5 milioane de cicluri la 80 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 12,5 W AC-1, 5,1 W AC-3 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector cablu - diametru exterior: 17 mm, circuit principal: șine 1 3 x 16 mm, circuit de control: conector cablu - diametru exterior: 8 mm - cuplu de strângere: circuit principal: 9 N.m - conector cablu - șurubelniță Ø 8 mm șurub cu cap plat: M6, circuit principal: 9 N.m - lângă conector cablu șurub hexagonal 10 mm: M6, circuit principal: 9 N.m - lângă șine - cu șurubelniță șurub tablă Ø 8 mm: M6, circuit principal: 9 N.m - lângă șine șurub hexagonal 10 mm: M6, circuit de control: 1,7 N.m - lângă conectorul cablului - cu șurubelniță nr. 2 șurub Philips: M3,5, circuit de control: 1,7 N.m - lângă conectorul cablului - cu șurubelniță șurub pentru tablă Ø 6 mm: M3,5 - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 4 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
