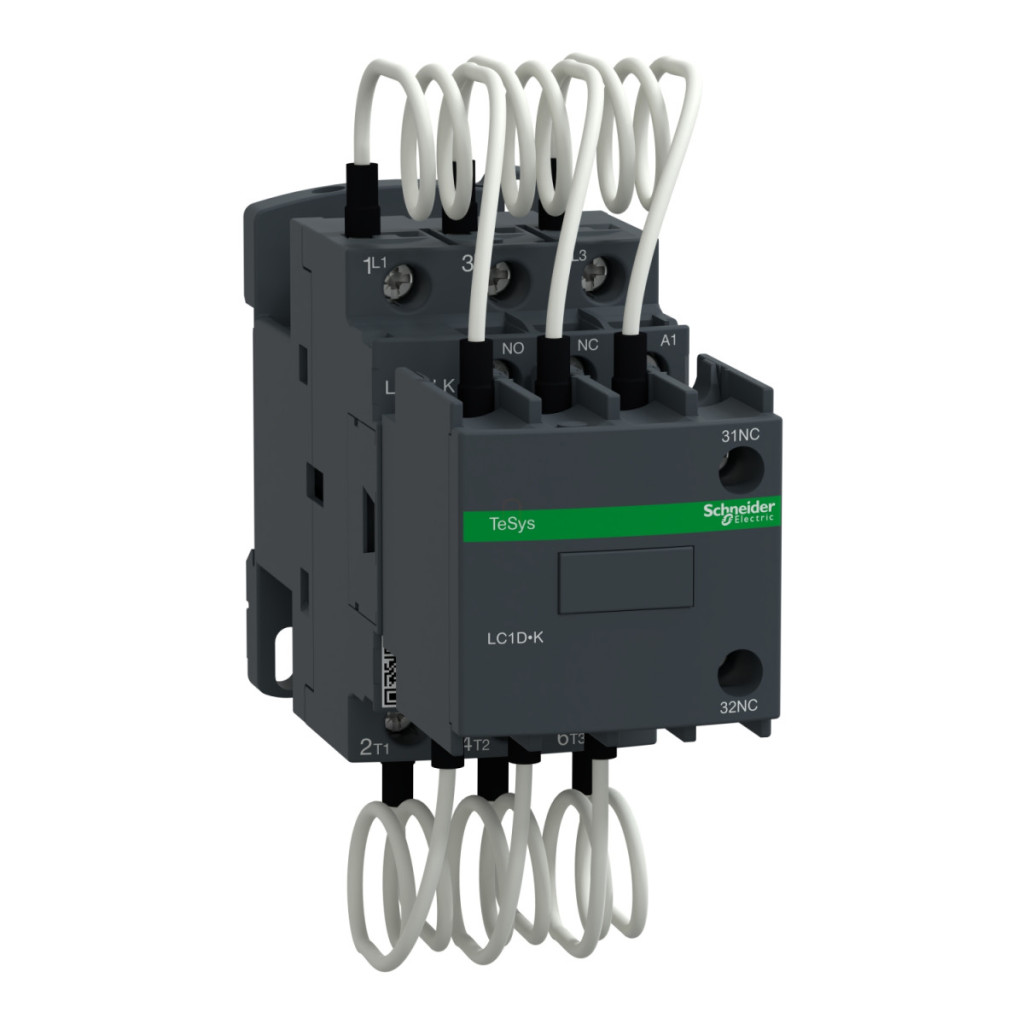

Comutatorul magnetic cu condensator Schneider Electric TeSys Deca LC1DLKP7 este un dispozitiv profesional de comutare a curentului de mare intensitate, conceput special pentru aplicații de corecție a factorului de putere. Acest tip de comutator magnetic are un design special care permite comutarea în siguranță a circuitelor condensatoare în cazul cărora contactoarele convenționale nu reușesc adesea să ofere performanțe sau durată de viață adecvate. Ca parte a seriei TeSys Deca, modelul LC1DLKP7 are o putere nominală de 20 kVAR la o tensiune de alimentare de 400/415 V 50 Hz, dar poate fi utilizat și la alte niveluri de tensiune: 11 kVAR 230 V c.a. 50 Hz, 21 kVAR la 440 V c.a. 50 Hz și 33 kVAR la 690 V c.a. 50 Hz. Bobina de control funcționează la 230 V c.a. 50/60 Hz, ceea ce facilitează integrarea în majoritatea rețelelor industriale europene. Comutatorul magnetic are un design cu 3 poli, cu 3 contacte de putere NO (normal deschise) și 1 contact NO + 2 contacte NC momentane ca contacte auxiliare. LC1DLKP7 oferă o durată de viață electrică remarcabilă: producătorul garantează 300.000 de cicluri de comutare la o tensiune de funcționare de 400 V și 200.000 de cicluri la 690 V. Dispozitivul are protecție IP20 pe partea frontală și poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +60 °C. Instalarea este flexibilă, deoarece poate fi montat pe o șină DIN sau pe o placă de montare. Dimensiunile sale compacte (125 mm înălțime, 45 mm lățime, 127 mm adâncime) permit instalarea în dulapuri de comutație, economisind spațiu. Datorită bornelor cu șurub, cablarea este simplă și fiabilă. Pentru circuitul de comandă se pot utiliza cabluri solide sau torsadate cu o secțiune transversală de 1-4 mm², în timp ce la circuitul de alimentare se pot conecta cabluri solide cu o secțiune transversală de 2,5-16 mm² sau cabluri torsadate cu o secțiune transversală de 1-10 mm². Cuplul de strângere este de 1,7 Nm pentru circuitul de control și de 2,5 Nm pentru terminalele circuitului de alimentare. Frecvența maximă de comutare a comutatorului magnetic este de 240 de cicluri/oră, ceea ce asigură o funcționare corespunzătoare chiar și în condiții de utilizare intensivă. LC1DLKP7 este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1 și IEC 60335-1. Produsul are, de asemenea, certificarea IECEE CB Scheme și UKCA, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță. Comutatorul magnetic poate fi utilizat în configurații de întrerupere delta interioară sau de întrerupere a liniei, permițând integrarea flexibilă în diverse sisteme de corecție a factorului de putere.
Schneider Electric TeSys D - LC1DLKP7 - Comutator magnetic 20KVAR 230V 50/60HZ date tehnice
Date generale
Familia de produse: TeSys
Seria: TeSys Deca
Denumirea produsului: TeSys LC1D.K
Tip dispozitiv: Comutator magnetic condensator
Denumire produs abreviată: LC1DLK
Date de aplicare
Aplicație dispozitiv: Control
Aplicație contactor: Corectarea factorului de putere
Categorie de utilizare: AC-6b
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Amplasarea dispozitivului în sistem: Întrerupere internă în triunghi, Întrerupere de linie
Caracteristici electrice
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 11 kvar 230 V c.a. 50 Hz la 60 °C
20 kvar 400 V c.a. 50 Hz la 60 °C
21 kvar 440 V c.a. 50 Hz la 60 °C
33 kvar 690 V c.a. 50 Hz la 60 °C
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC acțiune momentană
Durată de viață electrică: 300.000 de cicluri la 400 V Ue
200.000 de cicluri la 690 V Ue
Caracteristici mecanice
Metodă de montare: șină DIN, placă
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Dimensiuni (L×H×A): 125 × 45 × 127 mm
Conexiuni
Tip conexiune circuit de control: Terminale cu șurub
Tip conexiune circuit de alimentare: Terminale cu șurub
Cuplu de strângere:Circuit de control: 1,7 N.m pe borne cu șurub Circuit de alimentare: 2,5 N.m pe borne cu șurub
Condiții de mediu
Temperatura ambiantă de funcționare: -5...60 °C
Temperatură ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Certificări de produs: IECEE CB Scheme, UKCA
