Contactorul magnetic pentru condensatoare Schneider Electric TeSys D LC1DPKP7 oferă o soluție excelentă pentru aplicațiile de corecție a factorului de putere. Acest dispozitiv profesional face parte din gama de produse TeSys Deca, asigurând o funcționare fiabilă și o durată lungă de viață în aplicațiile industriale. Comutatorul magnetic de tip LC1DPKP7 a fost proiectat special pentru comutarea condensatoarelor, fiind astfel alegerea ideală pentru sistemele de compensare a puterii reactive. Comutatorul magnetic pentru condensatoare TeSys D LC1DPKP7 are o capacitate de 30 kVAR pe o rețea de 400/415 V, 50 Hz. În plus, poate fi utilizat și la numeroase alte niveluri de tensiune: 17 kVAR la 230 V c.a. 50 Hz, 32 kVAR la 440 V c.a. 50 Hz, 50 kVAR la 690 V c.a. 50 Hz, precum și 16,5 kVAR la 230 V c.a. 60 Hz, la 460 V CA 60 Hz poate comuta o putere de 33,3 kVAR, iar la 575 V CA 60 Hz o putere de 40 kVAR. Circuitul de comandă funcționează la o tensiune de 230 V CA 50/60 Hz, ceea ce asigură funcționarea corespunzătoare în diverse medii industriale. Aparatul are gradul de protecție IP20, care oferă protecție împotriva pătrunderii degetelor și a obiectelor de dimensiuni similare. Contactorul LC1DPKP7 este fabricat în versiune 3P (trifazată), cu 3 contacte NO (de închidere) pentru circuitul de putere, precum și cu contacte suplimentare, a căror configurație este 1 NO + 2 NC (1 de închidere + 2 de deschidere) cu acționare instantanee. Tensiunea maximă de funcționare a comutatorului este de 690 V CA 50/60 Hz. Durata de viață electrică este de 300 000 de cicluri la 400 V, respectiv 200 000 de cicluri la 690 V, ceea ce garantează o funcționare fiabilă pe termen lung. Frecvența maximă de funcționare este de 100 de comutații/oră, ceea ce permite utilizarea în aplicații care necesită comutații frecvente. Dispozitivul aparține categoriei de utilizare AC-6b, care se referă în mod specific la comutarea condensatoarelor. Poate fi instalat pe șină DIN sau pe placă de montare, putând fi astfel utilizat în mod flexibil în diverse dulapuri de comutație și panouri de comandă. Conectările comutatorului magnetic TeSys D LC1DPKP7 sunt de înaltă calitate: în circuitul de putere dispune de conectori cu șurub EverLink BTR, care pot fi utilizați pentru cabluri rigide sau flexibile de 1-35 mm². Pentru circuitul de comandă sunt disponibile borne cu șurub, pentru cabluri rigide sau flexibile de 1-4 mm². Cuplul de strângere pentru conectorii circuitului de putere este de 5 N.m (pentru cabluri de 1-25 mm²) sau 8 N.m (pentru cabluri de 35 mm²), în timp ce pentru bornele circuitului de comandă este de 1,7 N.m. Dimensiunile aparatului: 166 mm înălțime, 55 mm lățime și 156 mm adâncime, iar greutatea netă este de 1,3 kg. Intervalul de temperatură de funcționare este între -5 °C și +60 °C, intervalul de temperatură de depozitare este între -60 °C și +80 °C, iar altitudinea maximă de funcționare este de 3000 de metri. Produsul este conform cu cele mai importante standarde internaționale, printre care EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1 și IEC 60335-1, și deține certificări IECEE CB Scheme, UL, CSA și UKCA.

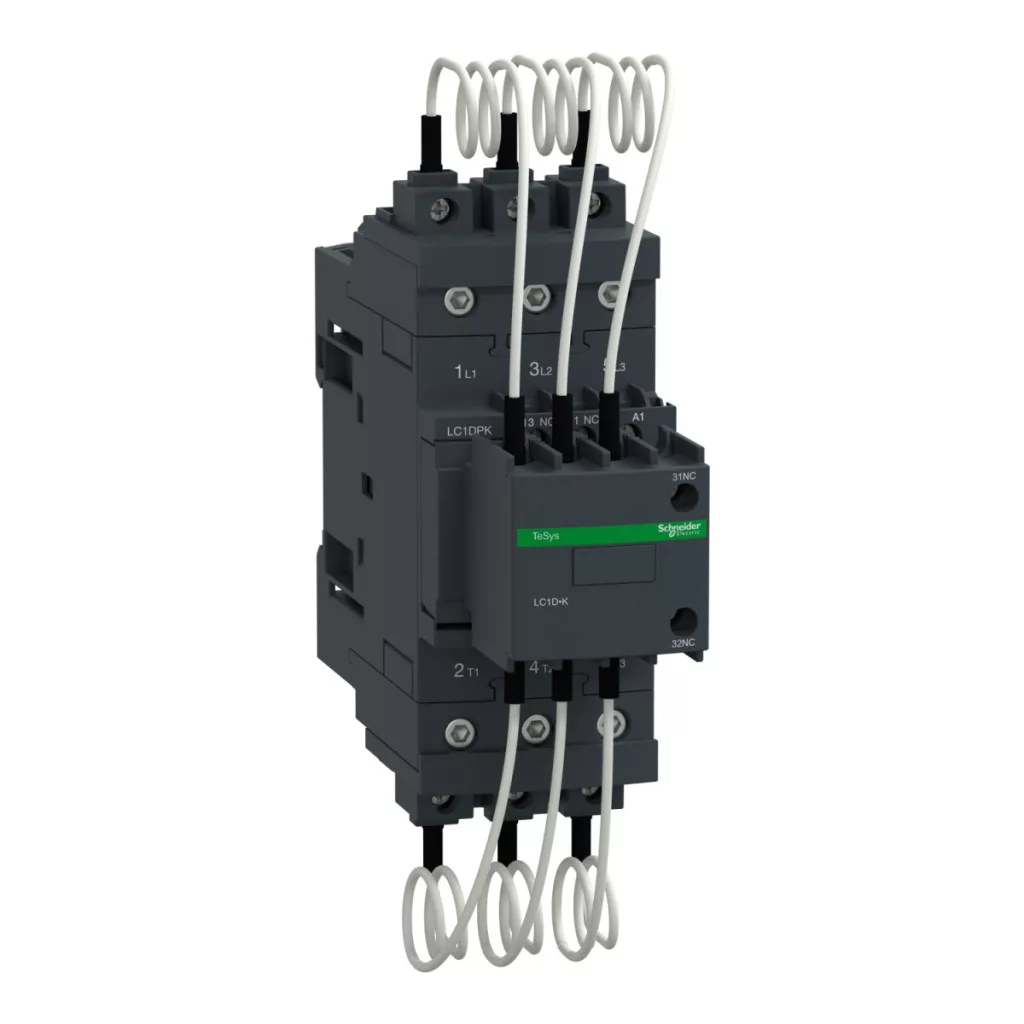

Schneider Electric TeSys D - LC1DPKP7 - LC1D.K contactor cu condensator - 3P - 33,3 kVAR - 415 V - 230 V CA bobină date tehnice
Caracteristici generale
Tipul produsului: Comutator magnetic cu condensator
Denumirea produsului: TeSys LC1D.K, TeSys Deca
Denumire scurtă a dispozitivului: LC1DPK
Domeniu de aplicare: Control, corecție factor de putere
Categorie de utilizare: AC-6b
Specificații tehnice
Descrierea polilor: 3P
Compoziția contactelor circuitului de putere: 3 NO
Compoziția contactelor auxiliare: 1 NO + 2 NC instantaneu
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V CA 50/60 Hz
Valoarea puterii reactive:
17 kvar 230 V CA 50 Hz 60 °C
30 kvar 400 V CA 50 Hz 60 °C
32 kvar 440 V CA 50 Hz 60 °C
50 kvar 690 V CA 50 Hz 60 °C
16,5 kvar 230 V CA 60 Hz 60 °C
33,3 kvar 460 V CA 60 Hz 60 °C
40 kvar 575 V CA 60 Hz 60 °C
Tipul circuitului de comandă: CA 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Durată de viață electrică: 300.000 de cicluri la 400 V Ue, 200.000 de cicluri la 690 V Ue
Conexiuni
Conectori pentru circuitul de putere: Conectori cu șurub EverLink BTR pentru cabluri rigide sau flexibile de 1...35 mm² pentru cabluri rigide sau flexibile
Conectori pentru circuitul de comandă: Cleme cu șurub pentru cabluri rigide sau flexibile de 1...4 mm²
Cuplu de strângere: Circuit de comandă: 1,7 N.m, Circuit de putere: 5 N.m (cablu de 1...25 mm²), 8 N.m (cablu de 35 mm²)
Parametri de mediu
Grad de protecție IP: IP20 față, conform IEC 60529
Temperatura mediului de funcționare: -5...60 °C
Temperatura de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Caracteristici fizice
Înălțime: 166 mm
Lățime: 55 mm
Adâncime: 156 mm
Greutate netă: 1,3 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări de produs: Schema IECEE CB, UL, CSA, UKCA
