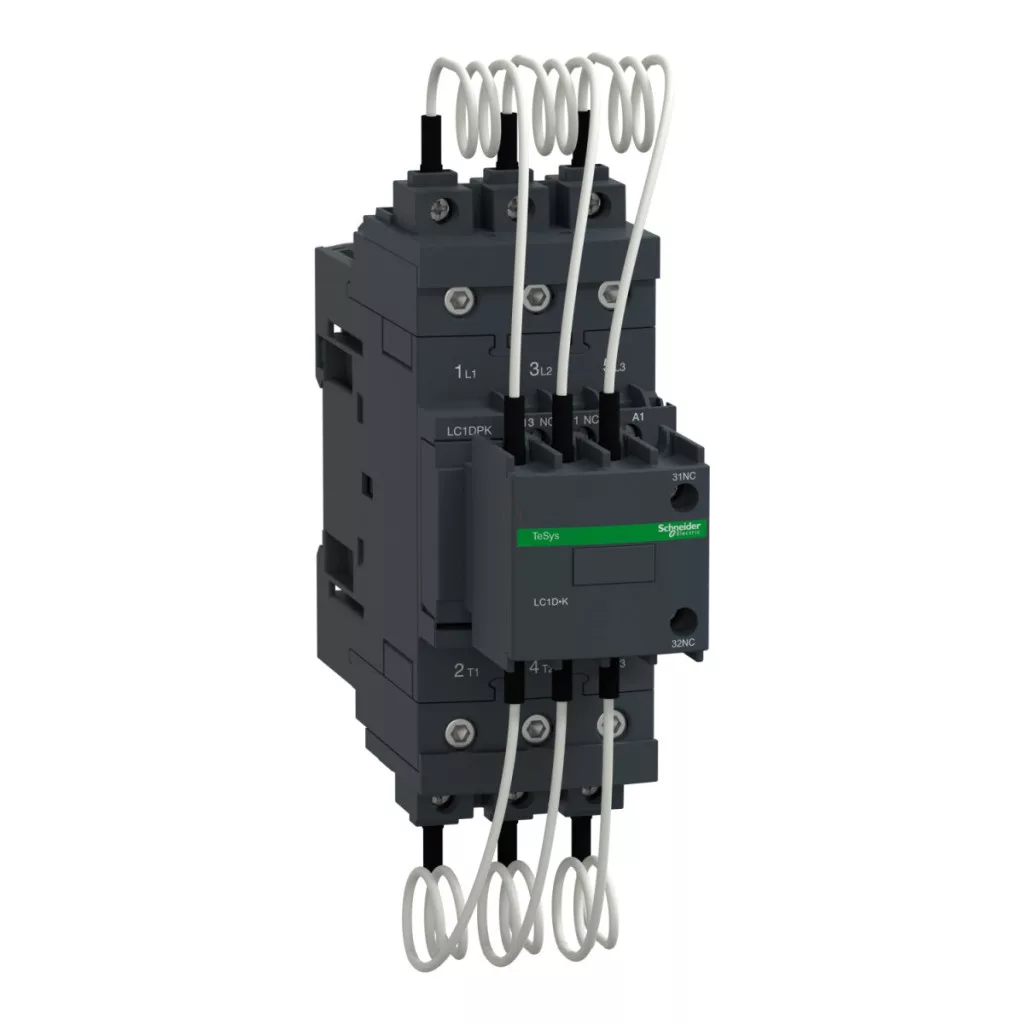

Comutatorul magnetic cu condensator Schneider Electric TeSys Deca seria LC1DPKV7 este un dispozitiv electric de înaltă calitate conceput pentru uz industrial, în special pentru aplicații de corecție a factorului de putere. Acest tip este alegerea ideală pentru sistemele de compensare a puterii reactive care necesită o putere de 30 kVAR într-o rețea de 400/415 V 50 Hz. Acest membru al seriei TeSys Deca asigură o funcționare fiabilă și se remarcă prin durata lungă de comutare. Durata de viață electrică a comutatorului magnetic este de 300.000 de cicluri de comutare la o tensiune de funcționare de 400 V și 200.000 de cicluri la 690 V, garantând o utilizare pe termen lung, fără probleme. Dispozitivul AC-6b aparține categoriei de utilizare și are un design cu 3 poli, cu 3 contacte de putere NO (normal deschise). Modelul LC1DPKV7 poate fi utilizat atât pentru întreruperea rețelei, cât și pentru întreruperea internă delta. Comutatorul magnetic este extrem de versatil, deoarece poate gestiona diferite valori ale puterii reactive la diferite niveluri de tensiune și frecvențe: 17 kVAR (230 V), 30 kVAR (400 V), 32 kVAR (440 V) și 50 kVAR (690 V) la 50 Hz și 16,5 kVAR (230 V), 33,3 kVAR (460 V) și 40 kVAR (575 V) la o temperatură ambiantă de 60 °C. Circuitul de control funcționează la 400 V c.a. 50/60 Hz. Modelul LC1DPKV7 are 1 contact auxiliar instantaneu NO + 2 NC, ceea ce permite o informare precisă a stării de comutare și un nivel ridicat de automatizare a operațiunilor de control. Instalarea comutatorului magnetic este flexibilă, deoarece poate fi montat atât pe șine DIN, cât și pe panouri. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1. Calitatea sa este certificată de certificate internaționale: IECEE CB Scheme, UL, CSA și UKCA. Comutatorul magnetic are o gamă largă de opțiuni de conectare: poate fi conectat la circuitul de control cu terminale cu șuruburi adecvate pentru cabluri solide și flexibile de 1-4 mm². Pentru circuitul de alimentare se utilizează borne cu șurub EverLink BTR, care sunt potrivite pentru cabluri solide și flexibile de 1-35 mm². Cuplurile de strângere sunt definite cu precizie: 1,7 Nm pentru circuitul de control, 5 Nm pentru circuitul de alimentare (pentru cabluri de 1-25 mm²) și 8 Nm (pentru cabluri de 35 mm²). Viteza maximă de funcționare este de 100 de cicluri/oră. Produsul are protecție IP20 pe panoul frontal și poate fi utilizat la temperaturi ambientale de -5 până la 60 °C și depozitat la temperaturi între -60 și 80 °C. Dispozitivul poate fi utilizat la altitudini de 0-3000 metri deasupra nivelului mării. Comutatorul magnetic compact are o înălțime de 166 mm, o lățime de 55 mm și o adâncime de 156 mm, cu o greutate netă de 1,3 kg.
Schneider Electric TeSys D - LC1DPKV7 - Comutator magnetic 30K VAR 400V50/60HZ date tehnice
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys LC1D.K, TeSys Deca
Tip dispozitiv: Comutator magnetic cu condensator
Denumire scurtă dispozitiv: LC1DPK
Aplicație dispozitiv: Control
Aplicație contactor: Corecție factor de putere
Categorie de utilizare: AC-6b
Specificații tehnice
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Poziția dispozitivului în sistem: Întrerupere linie, întrerupere triunghi internă
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 17 kvar la 230 V c.a. 50 Hz 60 °C
30 kvar la 400 V c.a. 50 Hz 60 °C
32 kvar la 440 V c.a. 50 Hz 60 °C
50 kvar la 690 V CA 50 Hz 60 °C
16,5 kvar la 230 V CA 60 Hz 60 °C
33,3 kvar la 460 V CA 60 Hz 60 °C
40 kvar la 575 V CA 60 Hz 60 °C
Tip circuit de control: CA 50/60 Hz
Tensiune circuit de control [Uc]: 400 V c.a. 50/60 Hz
Compoziția contactului auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la 400 V Ue
200.000 de cicluri la 690 V Ue
Caracteristici mecanice
Metodă de montare: șină DIN, placă
Conexiuni - blocuri terminale: Circuit de control: terminal cu șurub 1-4 mm² - pentru cabluri rigide și flexibile
Circuit de alimentare: terminale cu șurub EverLink BTR 1-35 mm² - pentru cabluri rigide și flexibile
Cuplu de strângere: Circuit de control: 1,7 N·m - pentru terminale cu șurub
Circuit de alimentare: 5 N·m - pentru borne cu șurub EverLink BTR - cablu 1-25 mm²
Circuit de alimentare: 8 N·m - pentru borne cu șurub EverLink BTR - cablu de 35 mm²
Mediu de funcționare
Grad de protecție IP: IP20 panou frontal, conform IEC 60529
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -60...80 °C
Altitudine de funcționare: 0...3000 m
Dimensiuni și greutate
Înălțime: 166 mm
Lățime:55 mm
Adâncime: 156 mm
Greutate netă: 1,3 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări de produs: IECEE CB Scheme, UL, CSA, UKCA
