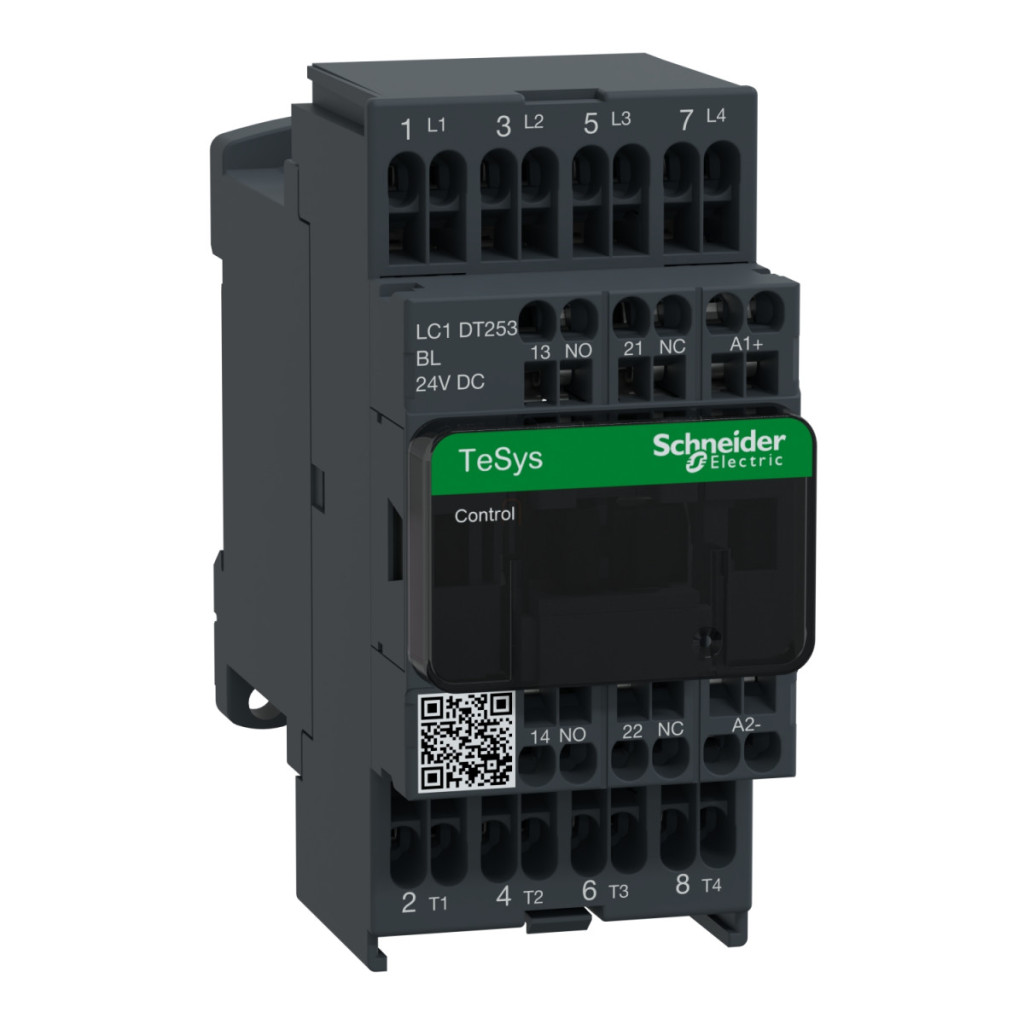

Comutatorul magnetic Schneider Electric TeSys Deca LC1DT253BL este un element de control industrial profesional care oferă o soluție excelentă pentru automatizarea aplicațiilor industriale și comutarea circuitelor electrice. Acest contactor cu 4 poli, categoria AC-1, este proiectat în principal pentru comutarea sarcinilor rezistive și dispune de terminale cu arc pentru o cablare mai rapidă și mai ușoară. Ca parte a gamei de produse TeSys Deca, comutatorul magnetic LC1DT253BL asigură o funcționare extrem de fiabilă chiar și în cele mai exigente medii industriale. Dispozitivul are un curent nominal de funcționare de 25 A până la 440 V c.a. (pentru aplicații AC-1), în timp ce circuitul de control necesită o tensiune de alimentare de 24 V c.c. Configurația cu 4 poli NO (4 normal deschise) permite o utilizare versatilă, făcând acest contactor o alegere ideală pentru o varietate de echipamente și sisteme industriale. În ceea ce privește datele tehnice, LC1DT253BL are o serie de caracteristici impresionante. Tensiunea nominală de izolare este de 690 V (conform IEC) în circuitul de alimentare, fiind disponibilă și o tensiune de 300 V c.c. Impedanța medie este de numai 2,5 mOhm la 25 A, iar pierderea de putere unipolară este de 1,56 W în modul AC-1. Timpul de pornire al dispozitivului este de 77 ms (±15%), în timp ce timpul de oprire este de 25 ms (±20%). Constanta de timp este de 40 ms, iar frecvența maximă de funcționare este de 3600 cicluri de comutare pe oră la 60 °C. Protecția cu diodă limitatoare de vârf bidirecțională încorporată crește și mai mult durata de viață și fiabilitatea produsului. Comutatorul magnetic Schneider Electric TeSys D LC1DT253BL are o durabilitate mecanică și electrică remarcabilă. Durata de viață mecanică este de 30 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 0,8 milioane de cicluri în modul 25A AC-1, până la 440V. Produsul are protecție IP20 și poate fi utilizat într-un interval de temperatură de la -40 °C la +60 °C (cu performanță redusă între 60 °C și 70 °C). Dispozitivul este rezistent la vibrații (2G în stare deschisă, 4G în stare închisă) și șocuri mecanice (15G în stare închisă, 10G în stare deschisă). Produsul are dimensiuni compacte: 99 mm înălțime, 45 mm lățime și 99 mm adâncime, și cântărește doar 0,365 kg. Acest comutator magnetic este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr. 14, UL 60947-4-1 și IEC 60335-1. Produsul are, de asemenea, certificări BV, LROS, RINA, GOST, CCC, GL, CSA, DNV și UL, asigurând conformitatea cu cele mai înalte cerințe de calitate și siguranță. Nivelul de fiabilitate în materie de siguranță este B10d = 1.369.863 cicluri la sarcină nominală și B10d = 20.000.000 cicluri la sarcină mecanică, conform EN/ISO 13849-1.
Schneider Electric TeSys D - LC1DT253BL - Comutator magnetic 4P 25A/AC1 date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Tipul produsului sau al componentei: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P (4 NO)
Tensiune nominală de funcționare: Circuit de alimentare: <= 690 V AC 25...400 Hz, Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare: 25 A (sub 60 °C) <= 440 V AC pentru circuitul de alimentare AC-1
Tensiune circuit de control: 24 V CC
Date tehnice suplimentare
Cod de compatibilitate: LC1D
Configurație contact pol: 4 NO (normal deschis)
Capac de protecție: Da
Curent termic convențional în aer liber: 10 A (la 60 °C) pentru circuite de semnalizare, 25 A (la 60 °C) pentru circuitele de alimentare
Capacitate nominală de comutare Irms: 140 A pentru circuitele de semnalizare CA (IEC 60947-5-1), 250 A pentru circuitele de semnalizare CC (IEC 60947-5-1), 250 A la 440 V pentru circuitele de alimentare (IEC 60947)
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitele de alimentare (IEC 60947)
Impedanță medie: 2,5 mOhm - Ith 25 A la 50 Hz circuit de alimentare
Disipare de putere pe pol: 1,56 W AC-1
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporat
Limite de tensiune ale circuitului de control: 0,1...0,3 Uc (-40...70 °C): cădere DC, 0,8...1,25 Uc (-40...60 °C): funcționare DC, 1...1,25 Uc (60...70 °C): funcționare DC
Putere de pornire (W): 2,4 W (la 20 °C)
Consum de energie în stare de așteptare (W): 2,4 W la 20 °C
Timp de funcționare: 77 ±15% ms închidere, 25 ±20% ms deschidere
Constantă de timp: 40 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură ambiantă admisibilă: -40...60 °C, 60...70 °C cu performanță redusă
Altitudine de funcționare: 0...3000 m
Durabilitate mecanică: 30 milioane de cicluri
Durabilitate electrică: 0,8 milioane de cicluri 25 A AC-1 Ue <= 440 V
Dimensiuni (L×H×A): 99 mm × 45 mm × 99 mm
Greutate netă: 0,365 kg
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Certificări de produs: BV, LROS, RINA, GOST, CCC, GL, CSA, DNV, UL
Nivel de fiabilitate în materie de siguranță: B10d = 1.369.863 cicluri cu sarcină nominală (EN/ISO 13849-1), B10d = 20.000.000 cicluri cu sarcină mecanică (EN/ISO 13849-1)
