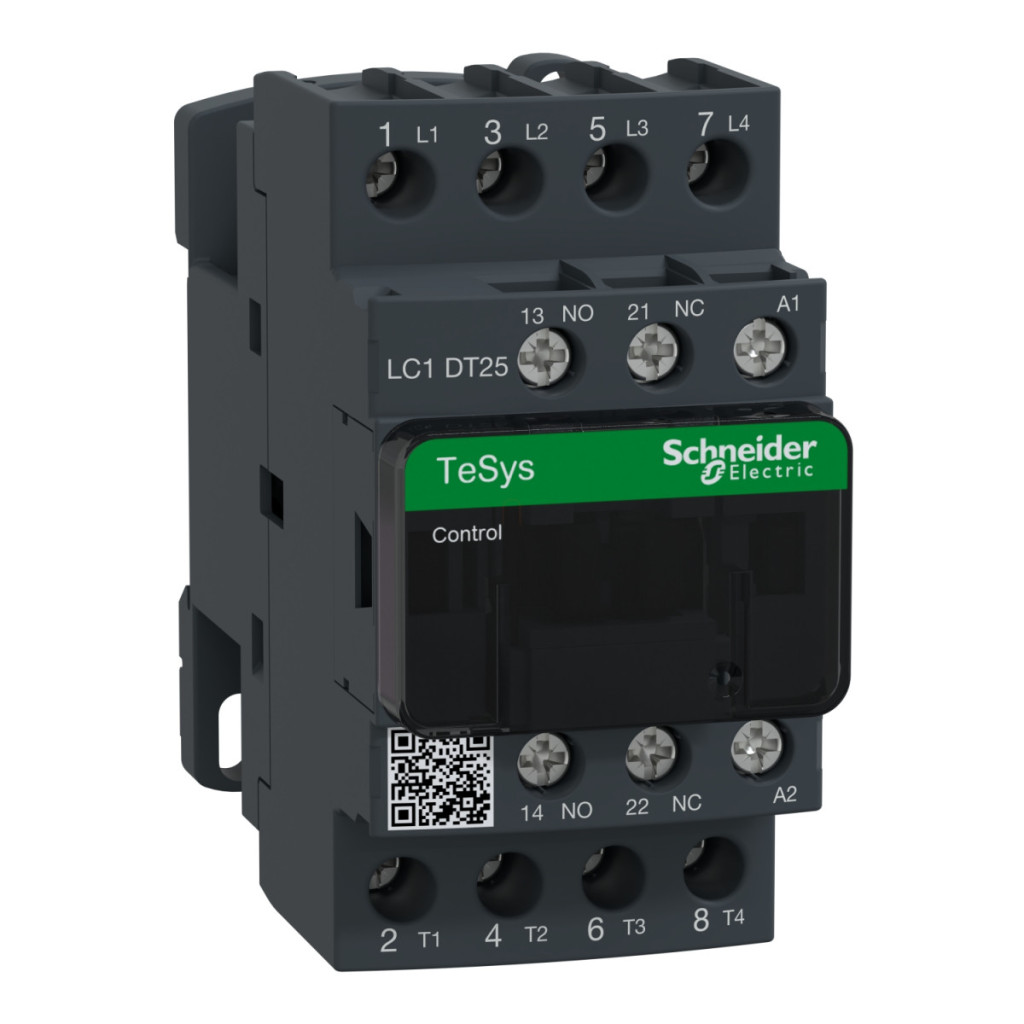

Comutator magnetic CA, 25 A (AC1), racord cu șurub, 4Z poli LC1DT25M7 Schneider
\nComutator magnetic CA, 25 A (AC1), racord cu șurub, 4Z poli. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - denumirea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 300 V CC pentru circuitul principal, <= 690 V CA 25...400 Hz pentru circuitul principal - Compoziția contactului auxiliar: 1 NO + 1 NC - Categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A -<= 60 °C pentru circuitul de semnalizare, 25 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnalizare conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal, conform IEC 60947, 250 A DC pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 min circuit principal, 61 A <= 40 °C 1 min circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 25 A gG -<= 690 V coordonare tip 2, circuit principal în cazul coordonării, 40 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnalizare la 690 V este conform cu IEC 60947-1 - Capac de protecție: cu, cu - Suport de montare: placă, șină - Standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu, cu terminare cablu, circuit principal: cleme cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: cleme cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: cleme cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm disc, circuit de control: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă clemele cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 15 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
