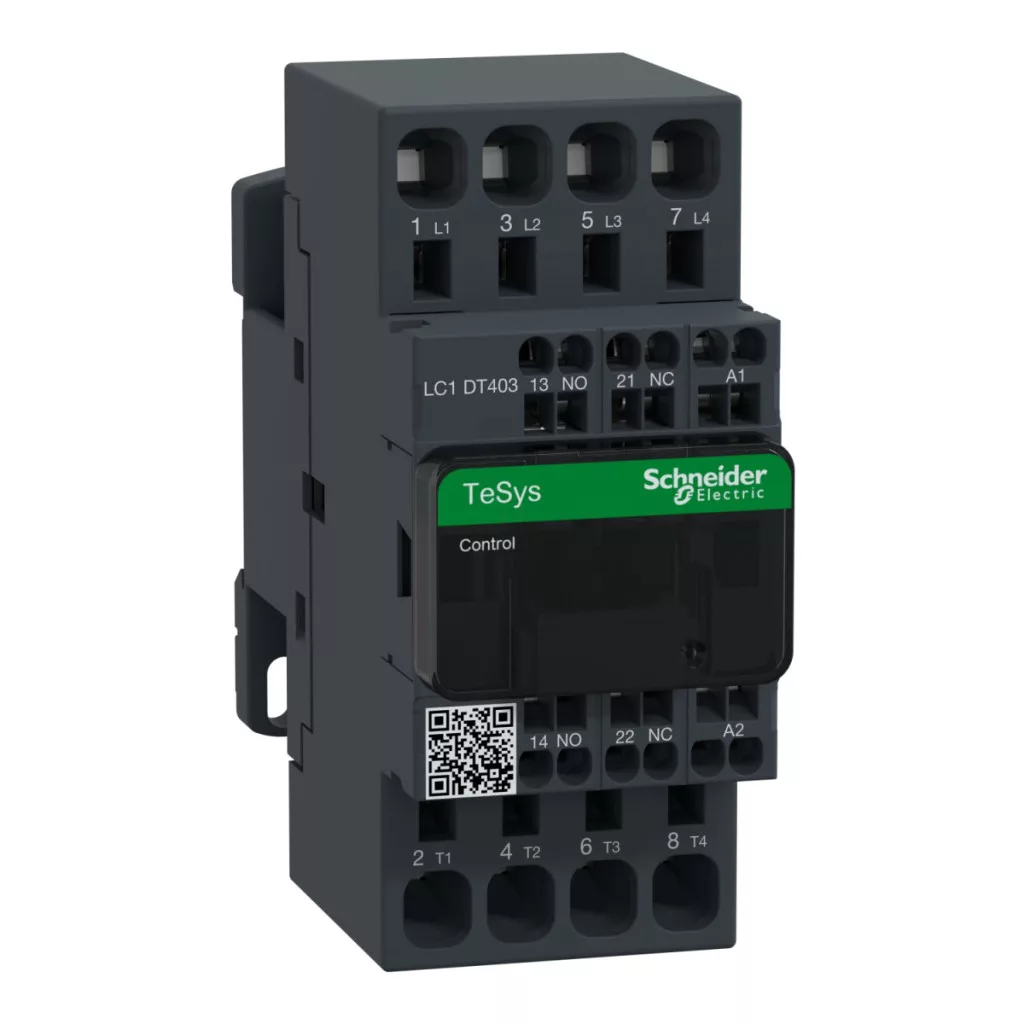

Contactor LC1DT403E7 Schneider
\nContactor. Gama de produse: TeSys - Denumirea produsului: TeSys D - Tipul produsului sau al componentei: contactor - Denumire scurtă a dispozitivului: LC1D - Aplicație contactor: sarcină rezistivă - Categorie de utilizare: AC-1 - Denumire poli: 4P - Compoziție contact poli: 4 NO - Tensiune nominală de funcționare Ue: circuit principal la <= 300 V CC, circuit principal la <= 690 V CA 25...400 Hz - Compoziția contactelor auxiliare: 1 NO + 1 NC - Categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 40 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, pentru 250 A CC, circuitul de semnalizare este conform cu IEC 60947-5-1, pentru 450 A -440 V, circuitul principal este conform cu IEC 60947 - Icw curent nominal de scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A <= 40 °C 1 minut circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 240 A <= 40 °C 10 s circuit principal, 380 A <= 40 °C 1 s circuit principal, 50 A <= 40 °C 10 minute circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 40 A gG - <= 690 V coordonare tip 2, circuit principal în cazul coordonării, 63 A gG - <= 690 V coordonare tip 1, circuit principal în cazul coordonării - tensiune nominală de izolație Ui: certificări circuit principal la 600 V conform CSA, certificări circuit principal la 600 V conform UL, certificări circuit de semnalizare la 600 V conform CSA, certificări circuit de semnalizare la 600 V conform UL, circuit principal la 690 V conform IEC 60947-4-1, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: cleme cu arc 1 cablu 10 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit de comandă: cleme cu arc 1 cablu 2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: cleme cu arc 2 cabluri de 2,5 mm² - rigiditatea cablului: flexibil - fără capăt de cablu - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală, conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 15 milioane de cicluri. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
