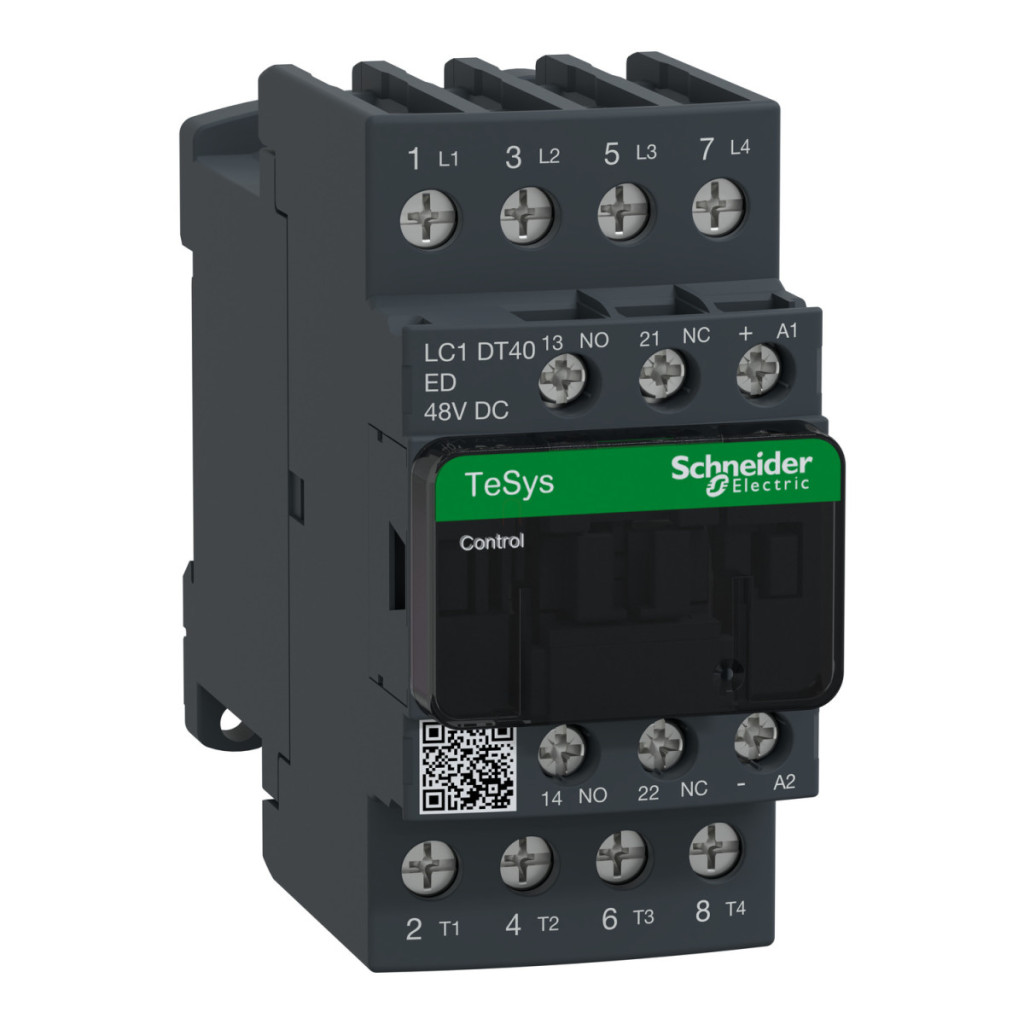

LC1-DT40ED Comutator magnetic CC, 40 A (AC1), bobină: 48 V CC, Schneider
\nComutator magnetic CC, 40 A (AC1), racord cu șurub, 4 poli Z. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau componentului: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - desemnarea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - Compoziție contact auxiliar: 1 NO + 1 NC - Categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A -<= 60 °C pentru circuitul de semnalizare, 40 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnalizare conform IEC 60947-5-1, 250 A c.c. pentru circuitul de semnalizare, conform IEC 60947-5-1, 450 A -440 V pentru circuitul principal, conform IEC 60947 - Curent nominal de scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 120 A <= 40 °C 1 min circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 240 A <= 40 °C 10 s circuit principal, 380 A <= 40 °C 1 s circuit principal, 50 A <= 40 °C 10 min circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnal este conform cu IEC 60947-5-1, 40 A gG -<= 690 V coordonare tip 2, circuit principal în cazul coordonării, 63 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnalizare la 690 V este conform cu IEC 60947-1 - Capac de protecție: cu, cu - Suport de montare: placă, șină - Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 1 cablu 2,5...16 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 2 cabluri 2,5...16 mm² - rigiditate cablu: rigidă - fără terminare cablu, circuit de comandă: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibilă - fără terminare cablu, circuit de comandă: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 1,7 N.m - lângă conector - cu șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - lângă conector - cu șurubelniță Ø 6 mm placă, circuit de control: 1,7 N.m - lângă borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă bornele cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 16...24 ms deschidere, 53,55...72,45 ms închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 30 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
