Comutatorul magnetic LC1DT60A3BD din seria TeSys D de la Schneider Electric este o alegere excelentă pentru aplicații industriale, în special pentru comutarea sarcinilor rezistive. Acest dispozitiv cu 4 poli și 60 A aparține familiei de produse TeSys Deca, cunoscută pentru fiabilitatea și durabilitatea sa în automatizarea industrială. Comutatorul magnetic are 4 contacte NO (normal deschise) și aparține categoriei de utilizare AC-1, ceea ce îl face potrivit în primul rând pentru comutarea sarcinilor neinductive sau ușor inductive. Tensiunea nominală de funcționare este de până la 690 V c.a. (în intervalul 25-400 Hz) sau 300 V c.c., în timp ce curentul nominal de funcționare este de 60 A (până la 60 °C) la o tensiune maximă de 440 V c.a. în categoria AC-1. Tensiunea circuitului de control este de 24 V c.c., iar bobina are un design standard. Conexiunile se realizează cu terminale cu arc, ceea ce permite o instalare rapidă și fiabilă. Parametrii tehnici notabili includ un curent termic convențional în aer liber de 10 A în circuitul de semnalizare (la 60 °C) și 60 A în circuitul principal (la 60 °C). Capacitatea de comutare este de 140 A c.a. în circuitul de semnalizare în conformitate cu IEC 60947-5-1, 250 A c.c. în circuitul de semnalizare în conformitate cu IEC 60947-5-1 și 800 A la 440 V în circuitul principal în conformitate cu IEC 60947. Capacitatea nominală de rupere este de 800 A la 440 V în circuitul principal. De asemenea, este de remarcat toleranța nominală la curent de scurtă durată a comutatorului magnetic: 320 A la 40 °C timp de 10 secunde în circuitul principal, 720 A la 40 °C timp de 1 secundă, 72 A la 40 °C timp de 10 minute și 165 A la 40 °C timp de 1 minut. În circuitul de semnal, 100 A timp de 1 secundă, 120 A timp de 500 milisecunde și 140 A timp de 100 milisecunde. Tensiunea de izolație a echipamentului este de 600 V, certificată CSA și UL în circuitul principal și de 690 V, în conformitate cu IEC 60947-4-1. În circuitul de semnalizare, aceasta este de 690 V conform IEC 60947-1 și 600 V cu certificare CSA și UL. Categoria de supratensiune este III, iar gradul de poluare este 3. Tensiunea nominală de impuls rezistentă este de 6 kV conform IEC 60947. Nivelul de fiabilitate de siguranță este B10d = 1369863 cicluri cu sarcină nominală și B10d = 20000000 cicluri cu sarcină mecanică conform EN/ISO 13849-1. Durata de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 0,7 milioane de cicluri în categoria 60A AC-1, la o tensiune maximă de funcționare de 440V.

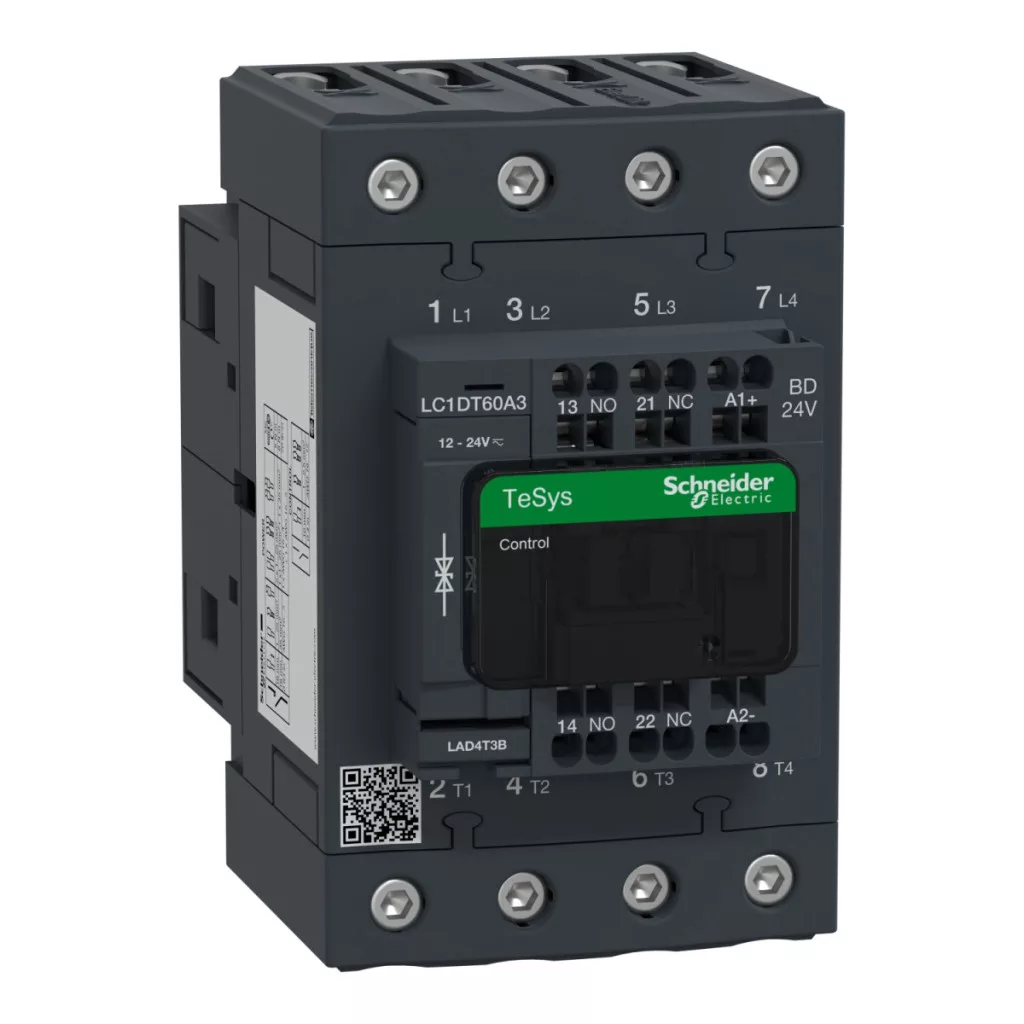

Schneider Electric TeSys D - LC1DT60A3BD - Comutator magnetic Everlink cu 4 poli AC1 415V 60A cu bloc terminal cu control cu arc 24V DC date tehnice
Caracteristici generale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Tipul dispozitivului: Comutator magnetic
Denumire scurtă: LC1D
Aplicație comutator magnetic: Sarcină rezistivă
Categorie de utilizare: AC-1
Descriere poli: 4P
Parametri electrici
Tensiune nominală de funcționare: Circuit principal: <= 690 V AC 25...400 Hz
Circuit principal: <= 300 V DC
Curent nominal de funcționare: 60 A (la 60 °C) <= 440 V AC în circuitul principal AC-1
Tensiune circuit de control: 24 V DC
Impedanță medie: 1,6 mOhm - Ith 60 A 50 Hz în circuitul principal
Disipare de putere pe pol: 5,8 W AC-1
Informații suplimentare
Cod de compatibilitate: LC1D
Configurație contact pol: 4 NO
Capac de protecție: Da
Curent convențional de răcire cu aer liber: 10 A (la 60 °C) pentru circuitul de semnal
60 A (la 60 °C) pentru circuitul principal
Date mecanice
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Conexiuni
Tip conexiune: Circuit de control: terminale cu arc
Circuit principal: terminale cu șurub EverLink BTR
Condiții de funcționare
Grad de protecție IP: IP20 panou frontal, conform IEC 60529
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu reducere a puterii nominale
Altitudine de funcționare: 0...3000 m
