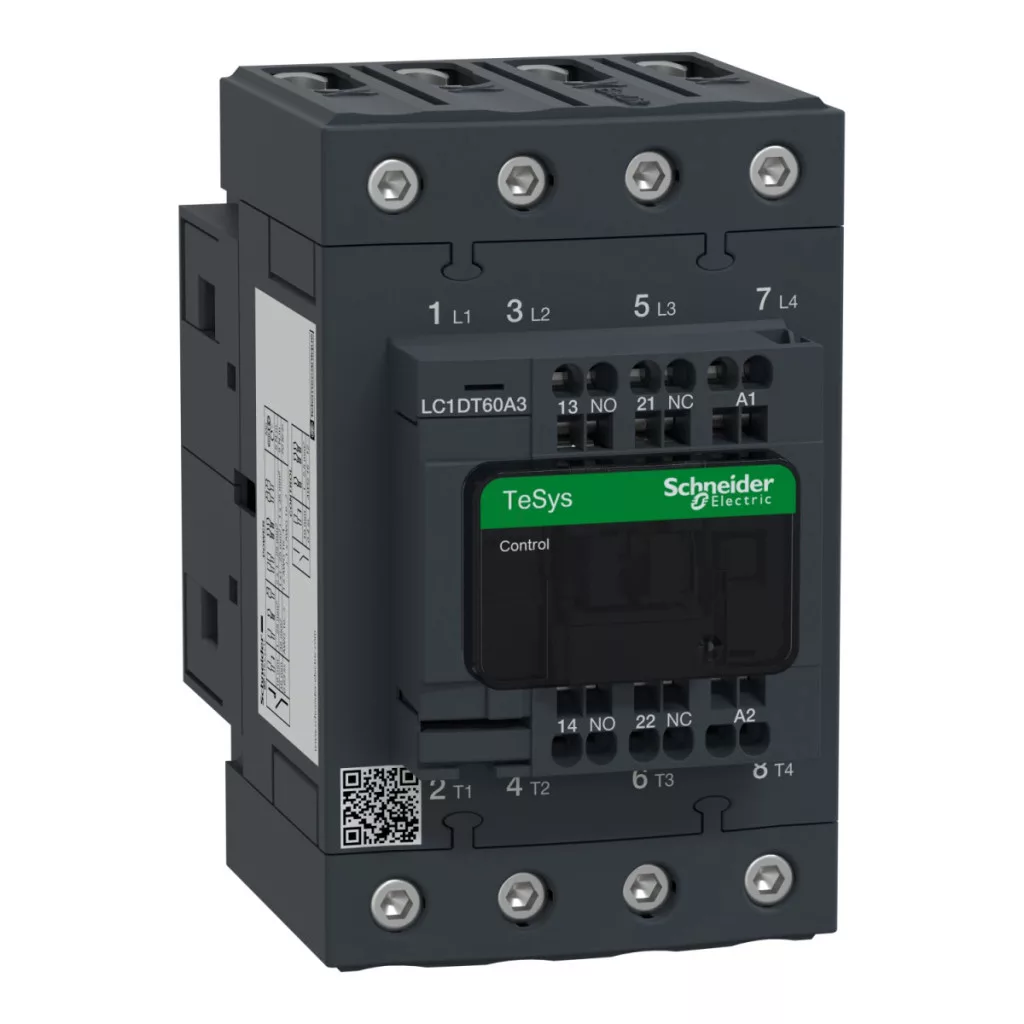

Comutatorul magnetic Schneider Electric TeSys Deca seria LC1DT60A3P7 este un dispozitiv de comutare electrică profesional, de înaltă performanță, destinat în principal aplicațiilor industriale. Acest contactor cu 4 poli (4 NO) este proiectat special pentru comutarea sarcinilor rezistive în categoria de utilizare AC-1, până la o tensiune maximă de 440 V și un curent de 60 A. Produsul are terminale cu arc și funcționează cu o tensiune de control de 230 V CA 50/60 Hz. Ca parte a familiei de produse TeSys Deca, contactorul LC1DT60A3P7 reprezintă calitatea fiabilă a Schneider Electric. Dispozitivul are un design compact, măsurând doar 122 mm înălțime, 70 mm lățime și 120 mm adâncime, ceea ce facilitează instalarea chiar și în dulapuri de comutație cu spațiu limitat. Greutatea netă totală a ansamblului contactorului este de 1,09 kg. Dispozitivul are un grad de protecție IP20 pe panoul frontal, care oferă o protecție adecvată împotriva prafului și contactului. Din punct de vedere tehnic, comutatorul magnetic LC1DT60A3P7 are parametri remarcabili. Tensiunea nominală de funcționare în circuitul principal este de maximum 690 V c.a. în intervalul 25-400 Hz sau de maximum 300 V c.c. Curentul termic convențional în aer liber este de 60 A (la 60 °C) în circuitul principal și de 10 A în circuitul de semnalizare. Dispozitivul are o capacitate de comutare remarcabilă: capacitatea nominală de comutare Irms este de 800 A (la 440 V) în circuitul principal și de 140 A c.a. / 250 A c.c. în circuitul de semnalizare, conform IEC 60947. Capacitatea nominală de întrerupere este, de asemenea, de 800 A (la 440 V). Impedanța medie este de 1,6 mOhm la 50 Hz în circuitul principal, cu o putere disipată de 5,8 W pe pol în modul AC-1. Contactorul LC1DT60A3P7 este deosebit de potrivit pentru comutarea sistemelor de încălzire electrică de mare putere, a încălzitoarelor cu rezistență și a altor sarcini rezistive. Calitatea și fiabilitatea ridicate ale produsului sunt confirmate de numeroase certificări internaționale, printre care CSA, UL, GL, RINA, CCC, LROS, BV, GOST și DNV. Durata de viață mecanică este de 6 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,4 milioane de cicluri la o sarcină de 60 A AC-1, 440 V sau tensiune mai mică. Contactorul are un grad de poluare de 3, o categorie de supratensiune de III și o tensiune nominală de izolație de 6kV conform IEC 60947.
Schneider Electric TeSys D - LC1DT60A3P7 - Comutator magnetic Everlink cu 4 poli AC1 415V 60A cu bloc terminal de control cu arc 230V AC 50/60Hz date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Tipul produsului sau al componentei: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Configurație poli: 4 NO
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V c.a. 25...400 Hz, Circuit principal: <= 300 V DC
[Ie] curent nominal de funcționare: 60 A (<60 °C) <= 440 V AC AC-1 în circuitul principal
[Uc] tensiune circuit de comandă: 230 V c.a. 50/60 Hz Date suplimentare Cod de compatibilitate: LC1D Capac de protecție: Da
[Ith] curent termic convențional măsurat în aer liber: 10 A (60 °C) pentru circuitul de semnalizare, 60 A (60 °C) pentru circuitul principal
Capacitate nominală de comutare Irms: 140 A c.a. pentru circuitele de semnalizare conform IEC 60947-5-1, 250 A c.c. pentru circuitele de semnalizare conform IEC 60947-5-1, 800 A la 440 V pentru circuitele principale conform IEC 60947
Capacitate nominală de întrerupere: 800 A la 440 V pentru circuitele principale conform IEC 60947. 1,6 mOhm - Ith 60 A 50 Hz pentru circuitul principal
Pierdere de putere pe pol: 5,8 W AC-1
Caracteristici electrice
Tensiune nominală de izolație [Ui]: Circuit principal: 600 V certificat CSA, Circuit principal: 600 V certificat UL, Circuit de semnalizare: 690 V conform IEC 60947-1, Circuit principal: 690 V conform IEC 60947-4-1
Categorie de supratensiune: III
Grad de poluare: 3
[Uimp] tensiune nominală de izolare la impuls: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1.369.863 cicluri cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 cicluri cu sarcină mecanică conform EN/ISO 13849-1
Caracteristici mecanice
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la o sarcină de 60 A AC-1, Ue <= 440 V
Tip circuit de comandă: AC 50/60 Hz
Tehnologie bobină: Fără modul de suprimare încorporat
Limite de tensiune ale circuitului de comandă: 0,3...0,6 Uc (-40...70 °C): eliberare AC 50/60 Hz, 0,8...1,1 Uc (-40...60 °C): funcționare AC 50 Hz, 0,85...1,1 Uc (-40...60 °C): funcționare AC 60 Hz, 1...1,1 Uc (60...70 °C): funcționare AC 50/60 Hz Putere de pornire în VA: 140 VA 60 Hz cos phi 0,75 (la 20 °C), 160 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere susținut în VA: 13 VA 60 Hz cos phi 0,3 (la 20 °C), 15 VA 50 Hz cos phi 0,3 (la 20 °C) Disipare termică: 4...5 W la frecvența de 50/60 Hz
Caracteristici de funcționare
Timp de funcționare: 4...19 ms deschidere, 12...26 ms închidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Configurație contact auxiliar: 1 NO + 1 NC
Tip contact auxiliar: comutat mecanic 1 NO + 1 NC conform IEC 60947-5-1, contact 1 NC cu acționare în oglindă conform IEC 60947-4-1
Caracteristici fizice
Înălțime: 122 mm Lățime: 70 mm Adâncime: 120 mm Grad de protecție IP: IP20 suprafața panoului frontal conform IEC 60529 Temperatură ambiantă de funcționare: -40...60 °C, 60...70 °C cu reducere a puterii nominale
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
