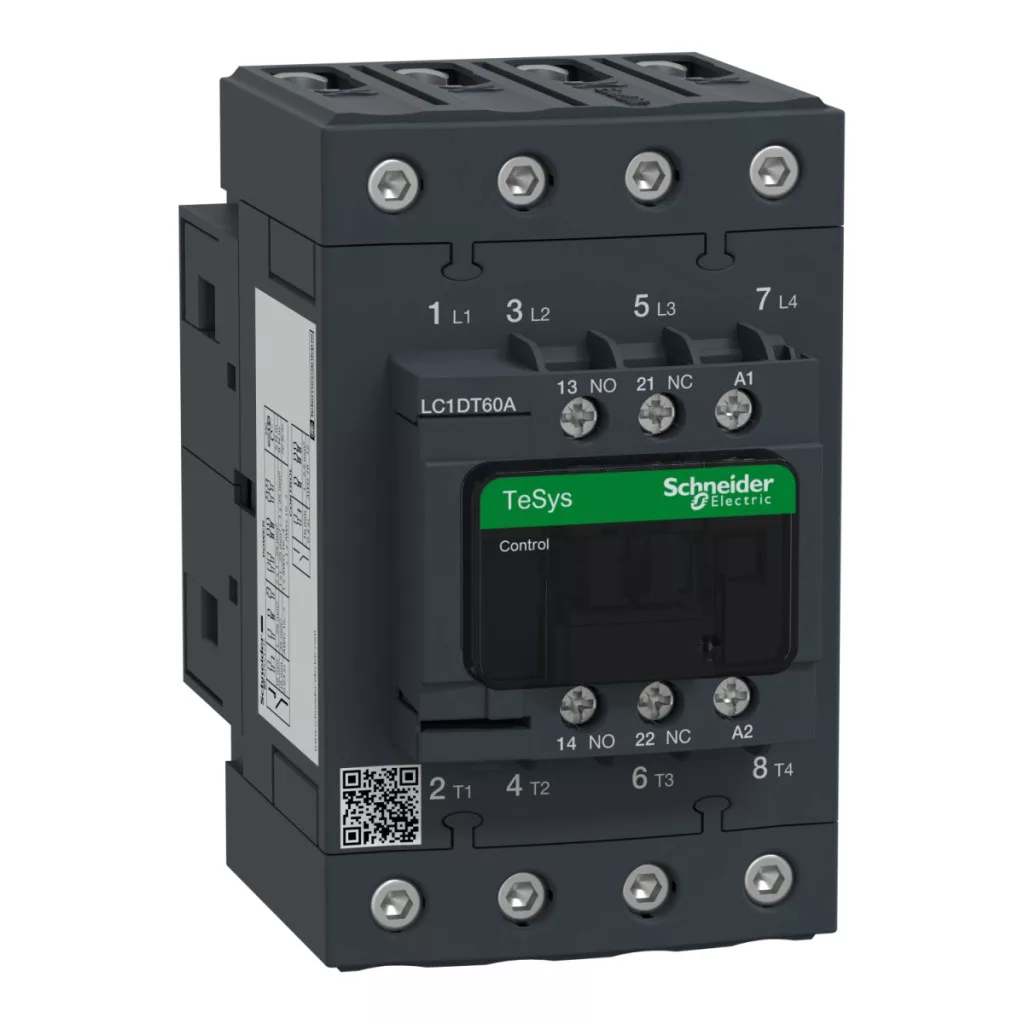

Comutatorul magnetic LC1DT60AB7, parte a seriei TeSys Deca de la Schneider Electric, este un dispozitiv de comutație de înaltă calitate conceput pentru aplicații industriale, în principal pentru comutarea sarcinilor rezistive. Această configurație cu 4 poli, 4 NO (patru contacte normal deschise) aparține categoriei de utilizare AC-1, ceea ce o face deosebit de potrivită pentru comutarea circuitelor de curent alternativ neinductive sau slab inductive. Tensiunea maximă de funcționare a comutatorului magnetic în circuitul de alimentare este de 690 V c.a. (în gama de frecvențe 25-400 Hz) sau 300 V c.c. Curentul nominal de funcționare este de 60 A la 440 V c.a., în categoria AC-1, la o temperatură ambiantă sub 60 °C. Tensiunea circuitului de control este de 24 V c.a. 50/60 Hz, ceea ce îl face ușor de integrat în majoritatea sistemelor de automatizare industrială. Dispozitivul este echipat cu terminale cu șurub EverLink BTR, care asigură o conexiune electrică stabilă și fiabilă atât în circuitele de alimentare, cât și în cele de control. Comutatorul magnetic TeSys Deca LC1DT60AB7 are proprietăți electrice excelente. Are un curent termic nominal convențional în aer liber de 60 A în circuitul de alimentare și 10 A în circuitul de semnalizare (ambele la 60 °C). Capacitatea sa de comutare este de 140 VA la 60 Hz și 160 VA la 50 Hz (la cos phi 0,75, 20 °C). Consumul său de energie în standby este de numai 13 VA la 60 Hz și 15 VA la 50 Hz (la cos phi 0,3, 20 °C). Impedanța medie este de 1,6 mOhm la 60A Ith, la o frecvență de 50Hz în circuitul de alimentare, astfel încât pierderea de putere pe pol în categoria AC-1 este de numai 5,8W. Disiparea căldurii este de 4-5W la o frecvență de 50/60Hz. Timpul său de funcționare este de 4-19 ms la deschidere și de 12-26 ms la închidere. Dispozitivul are o durată de viață mecanică și electrică remarcabilă. Durata de viață mecanică este de 6 milioane de cicluri de comutare, iar durata de viață electrică este de 1,4 milioane de cicluri de comutare în categoria 60A AC-1 la o tensiune maximă de 440V. Frecvența maximă de comutare este de 3600 cicluri pe oră la 60°C. Configurația contactului auxiliar al dispozitivului este 1 NO + 1 NC, care respectă cerințele IEC 60947-5-1 pentru contacte comutate mecanic și IEC 60947-4-1 pentru contacte oglindă. Circuitul de semnalizare are o gamă de frecvență de 25-400 Hz, o tensiune minimă de comutare de 17 V și un curent minim de comutare de 5 mA. Timpul de ne-suprapunere este de numai 1,5 ms între contactele NC și NO atât în timpul dezafectării, cât și al alimentării. Comutatorul magnetic TeSys Deca LC1DT60AB7 este extrem de durabil și rezistent la influențele mediului. Are un grad de protecție IP20 pe partea frontală a dispozitivului, în conformitate cu IEC 60529. Poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +60 °C, și între 60 °C și 70 °C cu reducerea sarcinii. Altitudinea de funcționare este de 0-3000 m. Prezintă o robustețe mecanică excelentă: are o rezistență la vibrații de 2Gn când este deschis și 4Gn când este închis (în intervalul 5-300Hz), precum și o rezistență la impact de 15Gn când este închis și 10Gn când este deschis (pentru o durată de 11ms). Dimensiunile produsului: 122 mm înălțime, 70 mm lățime și 120 mm adâncime, greutate netă 1,09 kg.
Schneider Electric TeSys D - LC1DT60AB7 - Comutator magnetic Everlink cu 4 poli AC1 415V 60 A, tek. 24V AC 50/60Hz date tehnice
Caracteristici generale
Seria: TeSys, TeSys Deca
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumirea prescurtată a dispozitivului: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz
Circuit de putere: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 60 A (sub 60 °C) <= 440 V c.a. pentru circuite de putere AC-1
Tensiune circuit de control [Uc]: 24 V c.a. 50/60 Hz
Cod de compatibilitate: LC1D
Compoziția contactului polului: 4 NO
Capac de protecție: Da
Fluxul de căldură convențional în aer liber [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare
60 A (la 60 °C) pentru circuitele de alimentare
Curent nominal de comutație [Irms]: 140 A pentru circuitele de semnalizare CA (conform IEC 60947-5-1)
250 A pentru circuitele de semnalizare CC (conform IEC 60947-5-1)
800 A la 440 V în circuitele de alimentare (conform IEC 60947)
Capacitate nominală de întrerupere: 800 A la 440 V în circuitele de alimentare (conform IEC 60947)
Curent nominal de scurtă durată [Icw]: 320 A la 40 °C - 10 s în circuite de putere
720 A la 40 °C - 1 s în circuite de putere
72 A la 40 °C - 10 minute în circuite de putere
165 A 40 °C - 1 minut în circuite de putere
100 A - 1 s în circuite de semnalizare
120 A - 500 ms în circuite de semnalizare
140 A - 100 ms pentru circuitele de semnalizare
Valoarea nominală a siguranței corespunzătoare: 10 A gG pentru circuitele de semnalizare (conform IEC 60947-5-1)
80 A gG <= 690 V pentru circuite de putere cu coordonare de tip 1
80 A gG <= 690 V pentru circuite de putere cu coordonare de tip 2
Impedanță medie: 1,6 mOhm - Ith 60 A 50 Hz pentru circuitele de alimentare
Pierdere de putere pe pol: 5,8 W AC-1
Tensiune nominală de izolare [Ui]: Circuit de alimentare: 600 V certificat CSA
Circuit de alimentare: 600 V certificat UL
Circuit de semnalizare: 690 V (conform IEC 60947-1)
Circuit de semnalizare: 600 V certificat CSA
Circuit de semnalizare: 600 V certificat UL
Circuit de alimentare: 690 V (conform IEC 60947-4-1) Categoria de supratensiune: III Gradul de poluare: 3 Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 60 A AC-1 Ue <= 440 V
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Frecvență maximă de comutare: 3600 cicluri/oră la 60 °C
Conexiuni - terminale
Tipuri de conexiuni: Circuit de control: terminale cu șurub
Circuit de alimentare: terminale cu șurub EverLink BTR
Cuplu de strângere: Circuit de control: 1,7 N.m - pentru terminale cu șurub EverLink BTR
Circuit de alimentare: 8 N.m - pentru terminale cu șurub EverLink BTR - 25...cablu de 35 mm²
Circuit de alimentare: 5 N.m - pentru borne cu șurub EverLink BTR - cablu de 1...cablu de 25 mm²
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Răspândirea flăcării: V1 (conform UL 94)
Dimensiuni
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
