Contactorul magnetic LC1DT60AE7, parte a gamei TeSys Deca de la Schneider Electric, este un dispozitiv de comutare industrial compact și profesional, care oferă performanțe și fiabilitate remarcabile pentru sistemele electrice. Acest contactor cu 4 poli (4 NO) din categoria AC-1 este alegerea ideală pentru o gamă largă de aplicații industriale, în special pentru comutarea sarcinilor rezistive. Comutatorul magnetic TeSys Deca LC1DT60AE7 are o tensiune maximă de funcționare de 690 V c.a. (în gama de frecvențe 25-400 Hz) și 300 V c.c. În aplicații AC-1, poate comuta un curent nominal de funcționare de 60 A pe rețele de până la 440 V la o temperatură ambiantă sub 60 °C. Tensiunea circuitului de control este de 48 V c.a. la o frecvență de 50/60 Hz. Dispozitivul face parte din familia de produse profesionale LC1D, care și-a dovedit eficiența în tehnologia de comutare industrială de zeci de ani. Având în vedere flexibilitatea și versatilitatea instalării, contactorul TeSys Deca poate fi montat pe o șină sau o placă, iar toate conexiunile se realizează cu borne cu șurub. Circuitul de alimentare poate acomoda cabluri de 1-35 mm² (în funcție de tip), în timp ce cablurile cu o secțiune transversală de 1-4 mm² pot fi conectate la circuitul de control. Dispozitivul are protecție IP20 pe panoul frontal, asigurând protecție de bază la atingere. Parametrii tehnici ai comutatorului magnetic sunt remarcabili: are o durată de viață mecanică de 6 milioane de operațiuni și o durată de viață electrică de 1,4 milioane de operațiuni la o sarcină de 60 A AC-1 și o tensiune de până la 440 V. Dispozitivul are o tensiune nominală de izolare de 690 V atât pentru circuitul de alimentare, cât și pentru circuitul de semnalizare, care este certificat de diverse standarde internaționale (IEC, UL, CSA). TeSys Deca LC1DT60AE7 are numeroase certificări internaționale (RINA, GL, DNV, CSA, BV, LROS, GOST, UL, CCC), ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale din întreaga lume. Dispozitivul poate fi utilizat la sarcină maximă la temperaturi ambientale cuprinse între -40 și +60 °C și la putere redusă între 60 și 70 °C. Poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Are o rezistență mecanică remarcabilă: se caracterizează prin rezistență la vibrații de 2G în stare deschisă și rezistență la vibrații de 4G în stare închisă în intervalul 5-300 Hz, în timp ce rezistența la șocuri este de 15G în stare închisă și 10G în stare deschisă pentru o durată de 11 ms. Are un design compact: 122 mm înălțime, 70 mm lățime și 120 mm adâncime, ceea ce îl face ușor de integrat în diverse dulapuri de comutație și distribuitoare.

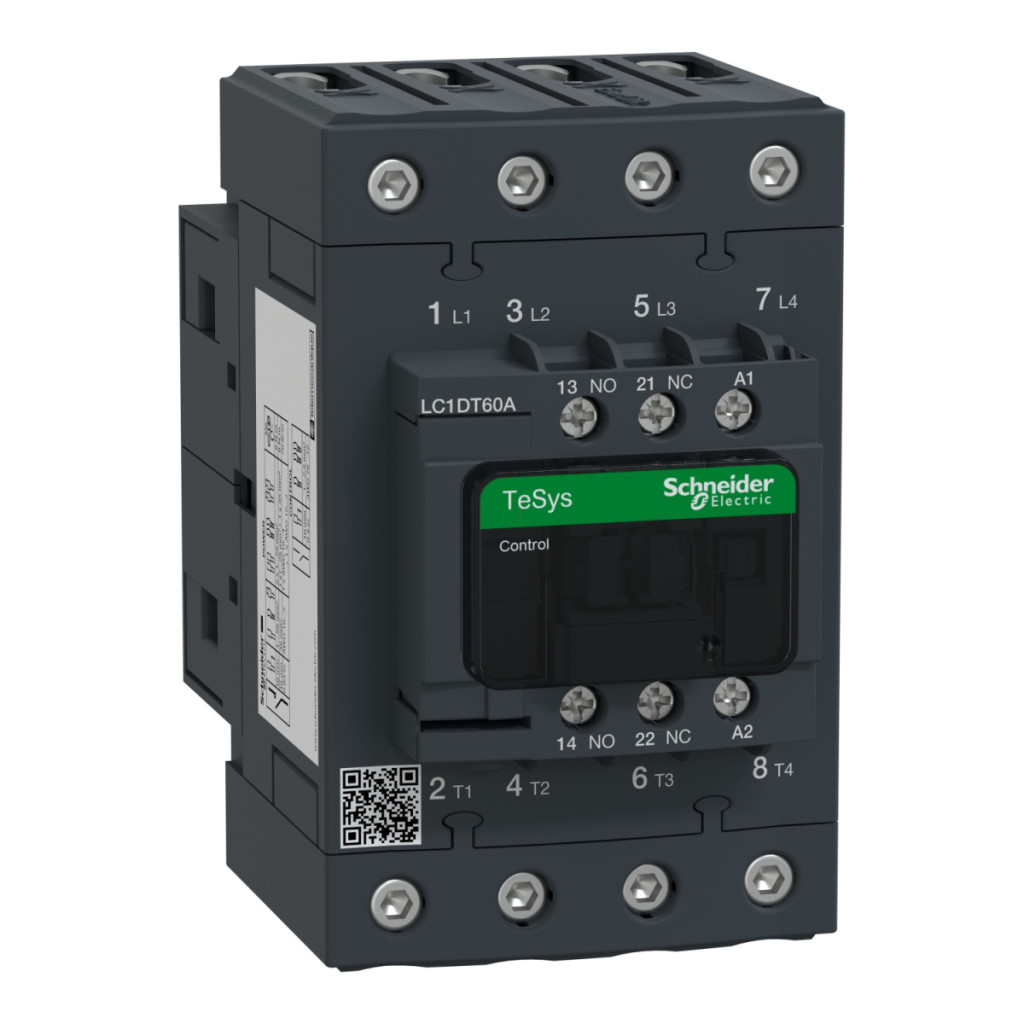

Schneider Electric TeSys D - LC1DT60AE7 - Comutator magnetic Everlink cu 4 poli AC1 415V 60 A, 48V AC 50/60Hz date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Tipul produsului sau componentului: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P (4 NO)
Caracteristici electrice
Tensiune nominală de funcționare: Circuit de alimentare: <= 690 V AC 25...400 Hz
Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare: 60 A (<60 °C) <= 440 V AC pentru circuitul de alimentare AC-1
Tensiune circuit de control: 48 V c.a. 50/60 Hz
Curent termic convențional în aer liber: 10 A (60 °C) pentru circuitele de semnalizare
60 A (60 °C) pentru circuitele de alimentare
Capacitate nominală de comutare: 140 A c.a. în circuitul de semnalizare conform IEC 60947-5-1
250 A c.c. în circuitul de semnalizare conform IEC 60947-5-1
800 A 440 V în circuitul de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 800 A pentru circuite de alimentare de 440 V conform IEC 60947
Curent nominal de rezistență pe termen scurt: 320 A la 40 °C - circuit de alimentare 10 s
720 A 40 °C - circuit de alimentare 1 s
72 A 40 °C - circuit de alimentare 10 min
165 A 40 °C - circuit de alimentare 1 min
Impedanță medie: 1,6 mOhm - Ith 60 A circuit de alimentare 50 Hz
Disipare de putere pe pol: 5,8 W AC-1
Caracteristici mecanice
Durată de viață mecanică: 6 milioane de cicluri de comutare
Durată de viață electrică: 1,4 milioane de cicluri de comutare la 60 A AC-1 Ue <= 440 V
Timp de funcționare: 4...19 ms deschidere
12...26 ms închidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Dimensiuni și conexiuni
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Conexiuni:Terminale cu șurub pentru circuite de alimentare și control
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu reducere a puterii nominale
Altitudine de funcționare: 0...3000 m
Standarde și certificări: CSA C22.2 nr. 14, EN 60947-4-1, IEC 60947-4-1, UL 60947-4-1, IEC 60335-1
