Comutatorul magnetic LC1DT60AV7 din gama de produse TeSys Deca de la Schneider Electric este un dispozitiv de comutare de înaltă performanță, de calitate profesională, care oferă o soluție fiabilă pentru aplicații industriale. Acest model cu 4 poli (4 NO) este optimizat în principal pentru comutarea sarcinilor rezistive din categoria de utilizare AC-1, unde poate comuta un curent nominal de funcționare de 60 A la o tensiune de 440 V. Acest membru al seriei TeSys Deca are o tensiune a bobinei de 400 V AC 50/60 Hz, ceea ce asigură o aplicabilitate flexibilă în diverse medii industriale. Dispozitivul este echipat cu blocuri terminale de tip șurub, care garantează o conexiune fiabilă atât pentru circuitul principal, cât și pentru circuitul de control. Seria LC1D este instalată de obicei în dulapuri de comutație și dulapuri de distribuție, unde controlează sistemele de încălzire, iluminatul și alte sarcini rezistive. Din punct de vedere tehnic, contactorul are o serie de caracteristici remarcabile. Tensiunea nominală de izolație (Ui) a dispozitivului este de 690 V pe circuitul principal și de 690 V pe circuitul de semnal, în conformitate cu standardul IEC 60947-4-1. LC1DT60AV7 are protecție IP20 pe panoul frontal. Produsul oferă o durată de viață electrică remarcabilă: 1,4 milioane de cicluri de comutație la o sarcină de 60 A AC-1, tensiune de 440 V, în timp ce durata sa de viață mecanică ajunge la 6 milioane de cicluri. Dispozitivul are un curent de pornire de 140 VA la 60 Hz și 160 VA la 50 Hz (la cos φ 0,75, 20 °C) și un curent de menținere de 13 VA la 60 Hz și 15 VA la 50 Hz (la cos φ 0,3, 20 °C). Disiparea căldurii este de 4-5 W la 50/60 Hz. Contactorul LC1DT60AV7 din seria TeSys Deca este conform cu numeroase standarde și certificări internaționale, printre care: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1 și IEC 60335-1. Calitatea și fiabilitatea sa sunt garantate de certificate emise de organizații recunoscute, precum RINA, GL, DNV, CSA, CCC, BV, UL, LROS (Lloyds Register of Shipping) și GOST. Intervalul de temperatură de funcționare al produsului este între -40 °C și 60 °C, iar acesta poate fi utilizat între 60 °C și 70 °C cu sarcină redusă. Altitudinea de funcționare este de 0-3000 m deasupra nivelului mării. Caracteristici de rezistență la foc: 850 °C conform IEC 60695-2-1 și rezistență la flacără clasificată ca V1 conform UL 94. În ceea ce privește robustețea mecanică, contactorul are o rezistență la vibrații de 2G în stare deschisă și 4G în stare închisă în intervalul 5-300Hz, precum și o rezistență la impact de 10G (deschis) și 15G (închis) pentru o durată de 11ms.

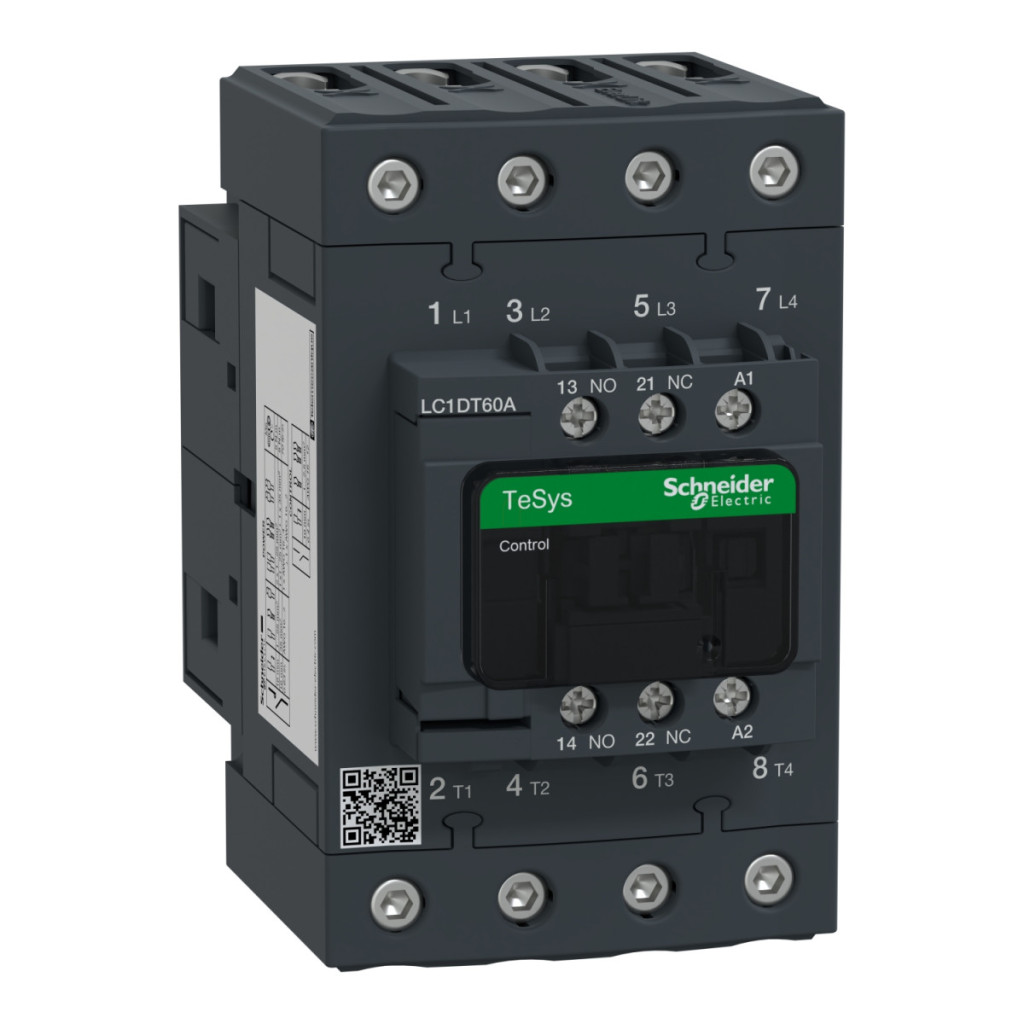

Schneider Electric TeSys D - LC1DT60AV7 - Comutator magnetic Everlink cu 4 poli AC1 415 V 60 A, nominal 400 V CA 50/60 Hz date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Întrerupător magnetic
Denumire scurtă: LC1D
Categorie de aplicație: AC-1
Aplicație: Sarcină rezistivă
Număr de poli: 4P (4 NO)
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V AC 25...400 Hz, Circuit principal: <= 300 V DC
Curent nominal de funcționare [Ie]: 60 A (<60 °C) <= 440 V AC pentru circuitul principal AC-1
Tensiune circuit de control [Uc]: 400 V c.a. 50/60 Hz
Putere de pornire: 140 VA 60 Hz cos phi 0,75 (la 20 °C), 160 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de energie în standby: 13 VA 60 Hz cos phi 0,3 (la 20 °C), 15 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 4…5 W la frecvența de 50/60 Hz
Compoziție contact pol: 4 NO
Impedanță medie: 1,6 mOhm - 60 A circuit principal 50 Hz
Pierdere de putere pe pol: 5,8 W AC-1
Caracteristici temporale
Timp de funcționare: 4...19 ms deschidere, 12..,26 ms închidere
Frecvență maximă de funcționare: 3600 operațiuni/oră la 60 °C
Caracteristici mecanice
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 60 A AC-1 Ue <= 440 V
Nivel de protecție: IP20 panou frontal conform IEC 60529
Dimensiuni (H x L x A): 122 x 70 x 120 mm
Greutate netă: 1,09 kg
Condiții de mediu
Temperatură ambiantă admisibilă: -40...60 °C, 60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Rezistență mecanică: Vibrații cu contactor deschis (2 Gn, 5.....300 Hz), vibrații cu contactor închis (4 Gn, 5...300 Hz), impacturi cu contactor închis (15 Gn 11 ms), Șocuri cu contactor deschis (10 Gn 11 ms)
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1
Certificări de produs: RINA, GL, DNV, CSA, CCC, BV, UL, LROS (Lloyds Register of Shipping), GOST
