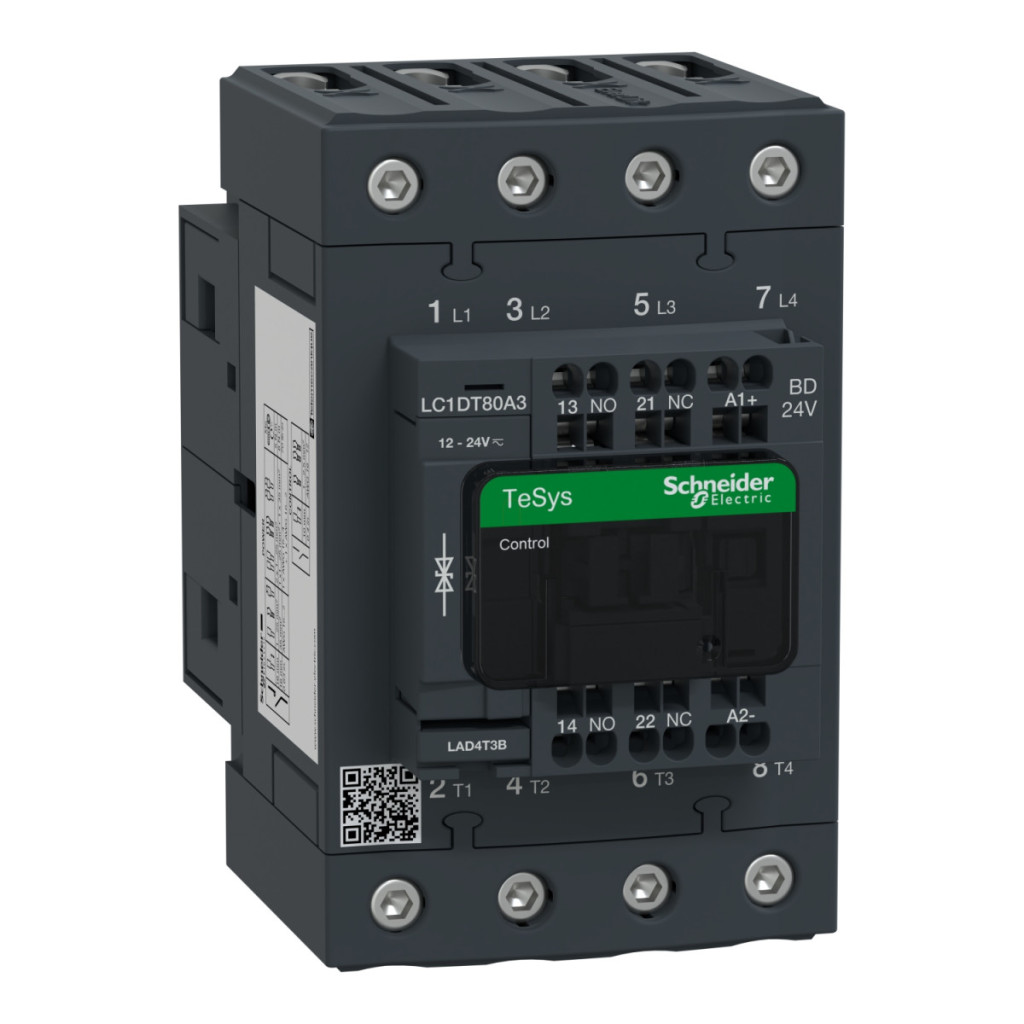

Comutator magnetic Everlink cu 4 poli AC1 415V 80A cu bloc terminal de control cu arc 24V DC LC1DT80A3BD Schneider
Releu de protecție TeSys LC1D, 4 poli, AC-1- 440 V AC, 80A, bobină 24 V DC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - desemnarea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - Compoziția contactului auxiliar: 1 NO + 1 NC - Categorie de supratensiune: III - Curent termic convențional Ith în aer liber: 10 A -<= 60 °C pentru circuitul de semnalizare, 80 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 1000 A -440 V pentru circuitul principal conform IEC 60947, 140 A c.a. pentru circuitul de semnal este conform cu IEC 60947-5-1, 250 A c.c. pentru circuitul de semnal este conform cu IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 110 A <= 40 °C 10 min circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 260 A <= 40 °C 1 min circuit principal, 520 A <= 40 °C 10 s circuit principal, 900 A <= 40 °C 1 s circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare este conform cu IEC 60947-5-1, 125 A gG -<= 690 V tip de coordonare 1, circuit principal în cazul coordonării, 125 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnalizare la 690 V este conform cu IEC 60947-1 - Capac de protecție: cu, cu - Suport de montare: placă, șină - Standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: terminale cu arc 1 cablu 1...35 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: terminale cu arc 1 cablu 1...35 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu arc 1 cablu 1...35 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: terminale cu arc 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: terminale cu arc 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu clemă cu arc 2 cabluri 1...25 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: cleme cu arc 1 cablu 2,5 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: cleme cu arc 2 cabluri 2,5 mm² - rigiditate cablu: flexibil - fără terminare cablu - cuplu de strângere: circuit principal: 8 N.m - cu cleme cu șurub - cablu 25...35 mm² hexagonal 4 mm - timp de funcționare: 16...24 ms deschidere, închidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 10 Mcycles. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic Everlink cu 4 poli AC1 415V 80A cu bloc terminal de control cu arc 24V DC
