Comutatorul magnetic LC1DT80AB7 din gama de produse TeSys Deca de la Schneider Electric este un dispozitiv de comutare cu 4 poli de înaltă performanță, conceput în principal pentru comutarea circuitelor electrice în medii industriale. Acest contactor cu 4 contacte NO (4 contacte normal deschise) a fost optimizat special pentru comutarea sarcinilor rezistive din categoria de aplicații AC-1, unde poate fi încărcat până la 80 A la un nivel de tensiune de 440 V. Seria TeSys Deca are parametri tehnici excelenți, susținuți de specificații detaliate. Tensiunea bobinei de control a contactorului este de 24 V c.a. 50/60 Hz, care are o gamă largă de funcționare: în timpul funcționării 0,8-1,1 Uc (-40...60 °C) 50Hz, 0,85-1,1 Uc (-40...60°C) la 60Hz și 1-1,1 Uc la temperaturi mai ridicate (60...70°C). Tensiunea de eliberare este în intervalul 0,3-0,6 Uc (-40...70°C). Capacitatea de comutare a bobinei este de 160 VA la 50 Hz și 140 VA la 60 Hz, în timp ce capacitatea de menținere este de numai 15 VA la 50 Hz și 13 VA la 60 Hz, asigurând o funcționare eficientă din punct de vedere energetic. Comutatorul magnetic are o durată de viață electrică și mecanică remarcabilă: durata de viață mecanică este de 6 milioane de cicluri de comutare, iar durata de viață electrică este de 1,4 milioane de cicluri în modul 80A AC-1 la 440V. Dispozitivul are un panou frontal cu clasă de protecție IP20 în conformitate cu IEC 60529 și este extrem de robust: când este închis, poate rezista la vibrații de până la 4 Gn în intervalul 5-300 Hz și la impacturi de până la 15 Gn timp de 11 ms. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 14, și este certificat de UL, CSA, CCC, GOST, GL, DNV, RINA, LROS și BV. Caracteristicile tehnice ale comutatorului magnetic LC1DT80AB7 includ, de asemenea, o gamă largă de temperaturi de funcționare (-40...60 °C, 60-70 °C cu sarcină redusă), instalare la altitudine mare (0-3000 m) și rezistență la foc de 850 °C conform IEC 60695-2-1. Carcasa ignifugă V1 (conform UL 94) are o înălțime de 122 mm, o lățime de 70 mm și o adâncime de 120 mm. Conectarea se face cu borne cu șurub atât pentru circuitele de control, cât și pentru circuitele de alimentare. Cablurile cu o secțiune transversală de 1-35 mm² pot fi conectate la circuitul de alimentare cu conductori flexibili sau rigizi, în timp ce cablurile cu o secțiune transversală de 1-4 mm² pot fi utilizate pentru circuitul de control. Pentru o conectare corespunzătoare la circuitul de alimentare este necesar un cuplu de 5-8 Nm, iar pentru circuitul de control este necesar un cuplu de 1,7 Nm.

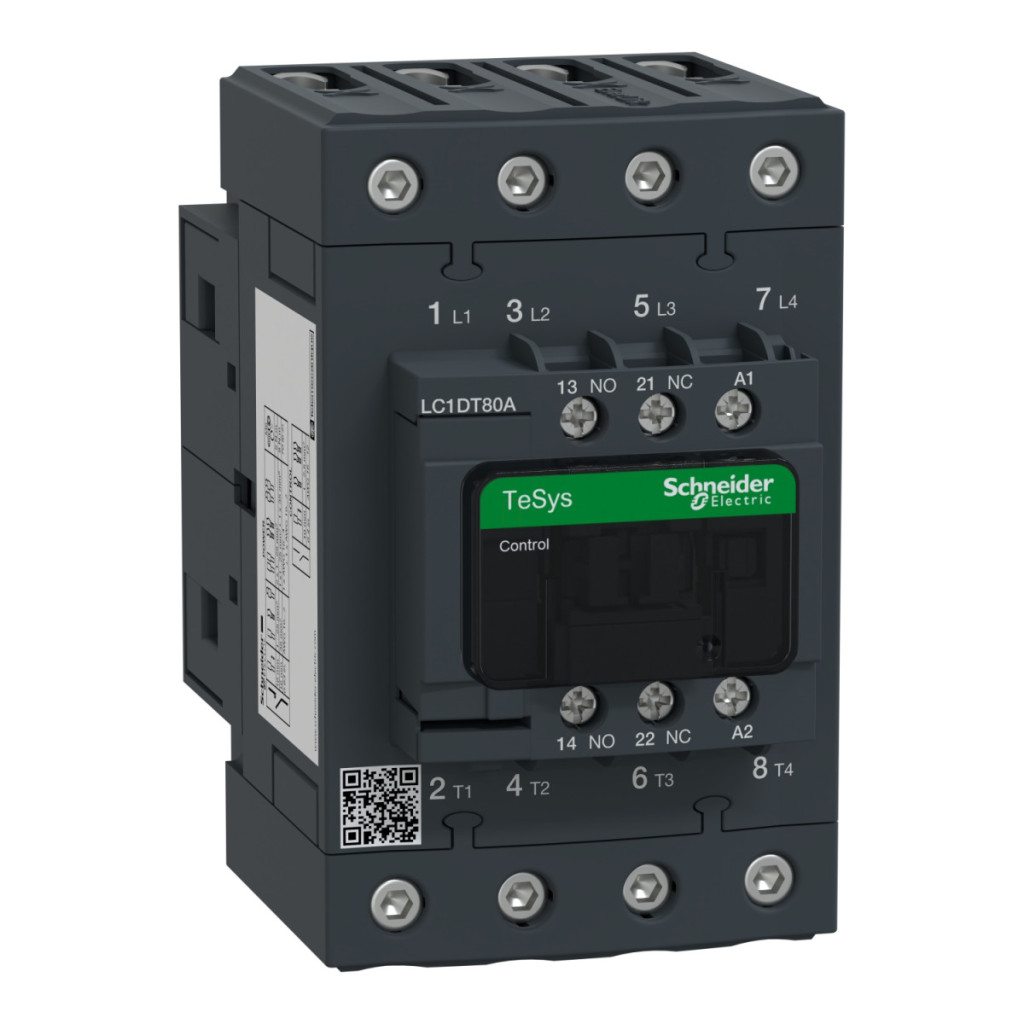

Schneider Electric TeSys D - LC1DT80AB7 - Comutator magnetic Everlink cu 4 poli AC1 415V 80 A, 24V AC 50/60Hz date tehnice
Caracteristici cheie
Familia de produse: TeSys Deca
Tipul produsului: Întrerupător magnetic
Descriere succintă: LC1D
Aplicație: Sarcină rezistivă
Categorie de aplicație: AC-1
Poli: 4P (4 NO)
Date de funcționare
Tensiune nominală de funcționare: Circuit de alimentare: ≤ 690 V AC 25...400 Hz
Circuit de alimentare: ≤ 300 V c.c.
Curent nominal de funcționare: 80 A (sub 60 °C) ≤ 440 V c.a. pentru circuitul de alimentare AC-1
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Parametri tehnici
Compoziția contactului: 4 NO
Curent admisibil în aer liber normal: 10 A (la 60 °C) în circuitul de semnalizare
80 A (la 60 °C) în circuitul de alimentare
Curent de pornire: 1000 A la 440 V pentru circuitele de putere conform IEC 60947
Curent de oprire: 1000 A la 440 V pentru circuitele de putere conform IEC 60947
Impedanță medie: 1,6 mOhm - Ith 80 A la 50 Hz în circuitul de alimentare
Disipare de putere pe pol: 10,2 W AC-1
Date privind izolația
Tensiune nominală de izolație: Circuit de alimentare: 690 V conform IEC 60947-4-1
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947
Caracteristici mecanice și electrice
Durată de viață mecanică: 6 milioane de cicluri
Durată de viață electrică: 1,4 milioane de cicluri la 80 A AC-1 Ue ≤ 440 V
Tip circuit de comandă: AC 50/60 Hz
Tehnologie bobină: Fără modul de filtrare a interferențelor încorporat
Timp de funcționare: 4...19 ms deschidere, 12...26 ms închidere
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici fizice
Înălțime: 122 mm
Lățime: 70 mm
Adâncime: 120 mm
Condiții de mediu
Protecție IP: IP20 panou frontal conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu sarcină redusă
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Propagarea flăcării: V1 conform UL 94
Standarde și certificări
CSA C22.2 Nr. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1
