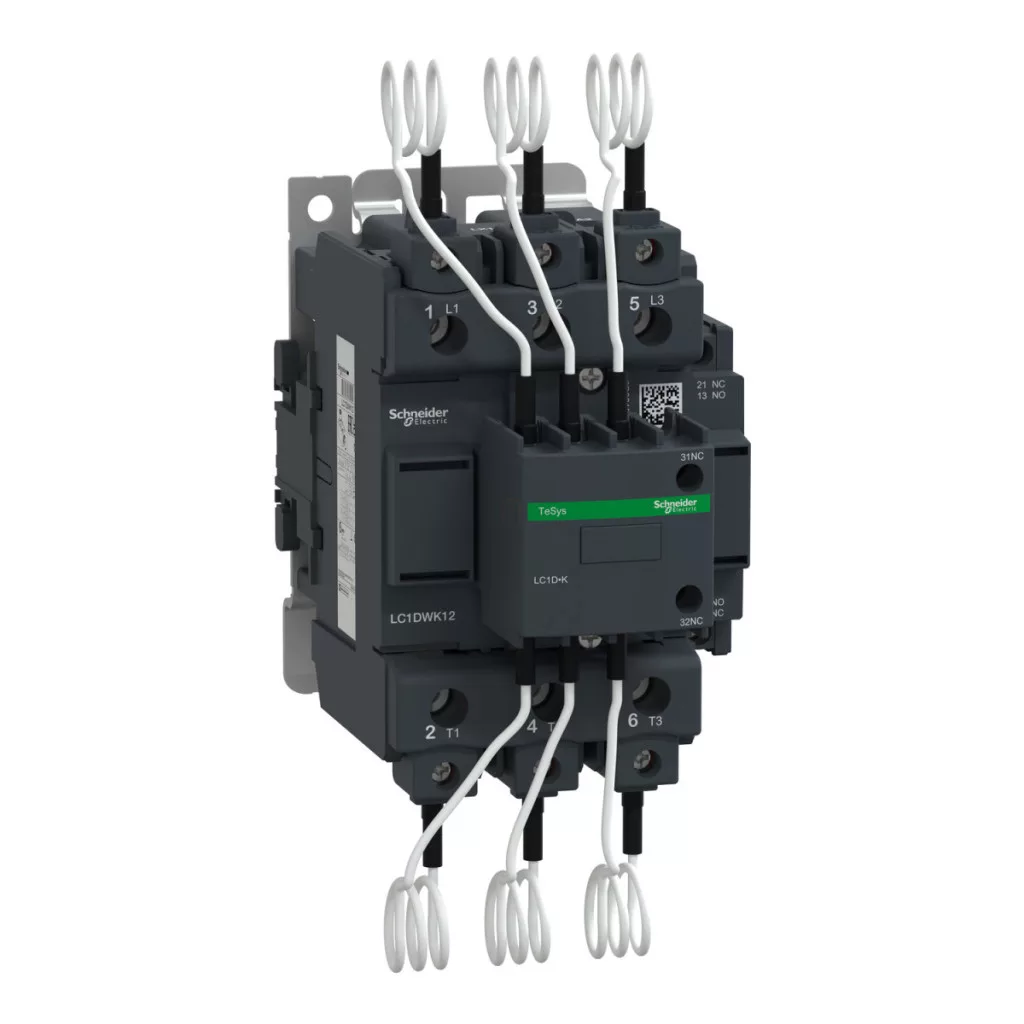

Contactorul cu condensator Schneider Electric TeSys Deca LC1DWK12P5 este o componentă esențială a echipamentelor de corecție a fazei. Acest contactor special conceput are o putere nominală de 63 kVAR și este optimizat special pentru aplicații de corecție a factorului de putere, care pot reduce semnificativ puterea reactivă a sistemelor electrice și, astfel, costurile cu energia electrică. Ca parte a familiei de produse TeSys Deca, comutatorul magnetic cu condensator LC1DWK12P5 are o serie de parametri tehnici excelenți. Dispozitivul este proiectat pentru rețele de 400-415 V 50 Hz cu o bobină de 230 V c.a. 50 Hz. Categoria sa de comutare este AC-6b, special concepută pentru comutarea condensatoarelor. Contactorul trifazat are 3 contacte NO (normal deschise) în circuitul de alimentare și 1 contact NO + 2 contacte NC (normal deschise și normal închise) auxiliare pentru circuitul de semnalizare. Produsul poate fi utilizat până la 690 V în circuitul de alimentare și este capabil să gestioneze diferite tipuri de putere reactivă la diferite tensiuni de rețea: 35 kVAr la 230 V, 63 kVAr la 400-415 V, 67 kVAr la 440 V sau chiar 104 kVAr la rețele de 660-690 V c.a. Comutatorul magnetic Schneider Electric TeSys Deca LC1DWK12P5 are o durată de viață electrică remarcabilă: 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri de comutare la 690 V. Această performanță robustă este perfect adaptată cerințelor de comutare frecventă ale bateriilor de condensatoare. Produsul are protecție IP20 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și 60 °C. Protecția TH asigură o rezistență adecvată chiar și în medii umede, conform IEC 60068-2-30. Dispozitivul oferă opțiuni flexibile de montare și poate fi montat pe o șină DIN sau pe o placă de montare. Are dimensiuni compacte: 180 mm înălțime, 85 mm lățime și 157 mm adâncime, cu o greutate netă de 1,65 kg. Produsul oferă opțiuni flexibile de conectare: cabluri rigide de 4-50 mm², cabluri flexibile de 4-50 mm² fără capace de capăt sau cabluri flexibile de 4-50 mm² cu capace de capăt pot fi conectate la circuitul de alimentare. Terminalele cu șurub ale circuitului de control pot fi conectate cu fire rigide de 1-4 mm², fire flexibile de 1-4 mm² fără capace de capăt și fire flexibile de 1-2,5 mm² cu capace de capăt. Cuplul de strângere este de 9 Nm în circuitul de alimentare și de 1,7 Nm în circuitul de control pentru bornele cu șurub. Frecvența maximă de funcționare a dispozitivului este de 100 de operații de comutare pe oră. Produsul este conform cu standarde internaționale stricte, precum UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60947-4-1, IEC 60831 și IEC 60070 și este certificat UL, CSA, IEC și UKCA, asigurând adecvarea sa pentru utilizare pe piețele globale.
Schneider Electric TeSys D - LC1DWK12P5 date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumire scurtă a produsului: LC1DWK
Aplicație: Corecția factorului de putere
Categorie de utilizare: AC-6b
Caracteristici electrice
Descrierea polilor: 3P
Compoziția contactului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V c.a. 50/60 Hz
Putere reactivă:
35 kvar 230 V c.a. 50/60 Hz la 60 °C
63 kvar 400...415 V c.a. 50/60 Hz la 60 °C
67 kvar 440 V c.a. 50/60 Hz la 60 °C
104 kvar 660...690 V c.a. 50/60 Hz la 60 °C
Tip circuit de comandă: c.a. 50 Hz
Tensiune circuit de comandă: 230 V c.a. 50 Hz
Compoziție contact auxiliar: 1 NO + 2 NC pentru circuitul de semnalizare
Durată de viață electrică: 300.000 de cicluri la 400 V, 200.000 de cicluri la 690 V
Caracteristici mecanice
Opțiuni de montare: Șină DIN sau placă de montare
Conexiuni - blocuri terminale: Pentru cabluri de diferite dimensiuni între 4-50 mm² și 1-4 mm², în variantă rigidă, flexibilă sau cu capăt închis
Cuplu de strângere: Circuit de alimentare: 9 N.m pe conector, Circuit de control: 1,7 N.m pe bloc terminal cu șurub
Frecvență maximă de funcționare:100 operații/oră
Tipuri de contacte auxiliare
Blocat mecanic 1 NO + 2 NC conform IEC 60947-5-1
Contact oglindă 1 NC conform IEC 60947-4-1
Caracteristici de mediu
Protecție IP: IP20 conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -60...80 °C Altitudine de funcționare: 0...3000 m Dimensiuni Înălțime: 180 mm Lățime: 85 mm Adâncime: 157 mm Greutate netă: 1,65 kg 85 mm
Adâncime: 157 mm
Greutate netă: 1,65 kg
Standarde și certificări
UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60947-4-1, IEC 60831, IEC 60070
Certificări ale produsului: UL, CSA, IEC, UKCA
