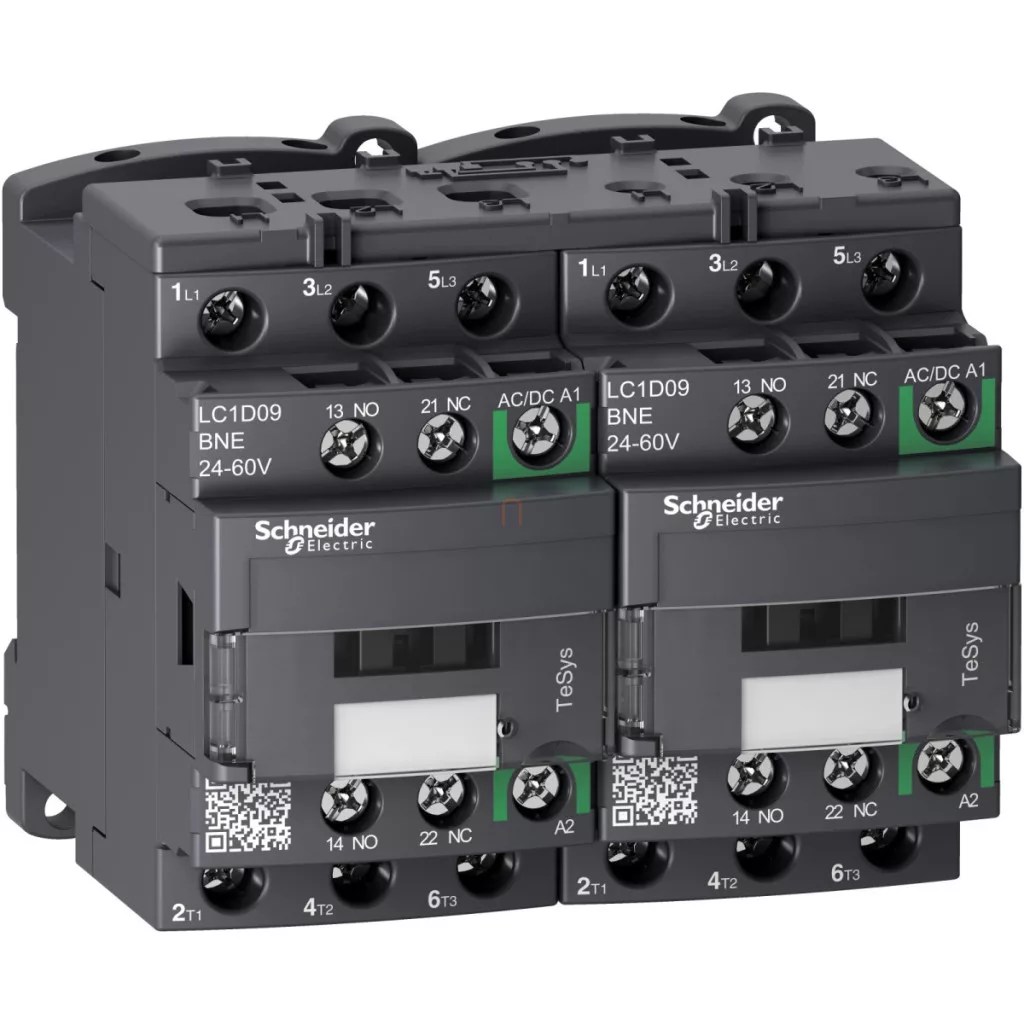

Schneider Electric TeSys Deca Advanced (LC2D09BNE) este un contactor de inversare de ultimă generație, conceput special pentru aplicații de control al motoarelor. Acest dispozitiv 3P(3NO) este preasamblat cu o bară colectoare de inversare integrată, ceea ce simplifică și accelerează semnificativ procesul de instalare. Contactorul funcționează cu o tensiune de control de 24...60 V CA/CC și dispune de un sistem de conectare cu borne cu șurub. Acest membru al seriei TeSys D este ideal pentru utilizarea în diverse medii industriale pentru sarcini din categoriile AC-3, AC-1 și AC-3e. Curentul nominal de funcționare este de 9 A pentru aplicații AC-3 și AC-3e și de 25 A pentru aplicații AC-1, până la o tensiune maximă de 440 V AC. Produsul este conceput special pentru comutarea sarcinilor motorizate și rezistive. Combinația de 3 contacte NO (normal deschise) și 1 contact auxiliar NO + 1 NC oferă o gamă largă de aplicații pentru diverse sarcini de control. În ceea ce privește performanța, contactorul poate gestiona o varietate de puteri ale motorului: 2,2 kW (220...230 V) la 50 Hz, 4 kW (380...415 V), 4 kW (440 V), 5,5 kW (500 V) și 5,5 kW (660...690 V). Conform standardului american, poate fi utilizat pentru motoare monofazate la 60 Hz cu 0,33 CP (115 V) și 1 CP (230/240 V) pentru motoarele monofazate la 60 Hz și 2 CP (200/208 V), 2 CP (230/240 V), 5 CP (460/480 V) și 7,5 CP (575/600 V) pentru motoarele trifazate. Tehnologia integrată a bobinei de control bidirecțional al limitării vârfului asigură o funcționare fiabilă și protejează dispozitivul împotriva supratensiunii. Seria TeSys Deca Advanced are o durată de viață mecanică și electrică remarcabilă. Durata sa de viață mecanică este de 15 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 2,4 milioane de cicluri la o sarcină de 8 A în categoriile AC-3 și AC-3e și de 0,6 milioane de cicluri la o sarcină de 25 A în categoria AC-1. Modelul LC2D09BNE are o frecvență maximă de comutare de 3600 cicluri/oră la 60 °C, ceea ce asigură performanțe adecvate chiar și în medii industriale intensive. Produsul are protecție IP20 pe panoul frontal și poate fi utilizat la temperaturi ambientale cuprinse între -40 și 60 °C și între 60 și 70 °C cu performanțe reduse. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1, și este certificat de CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA.
Schneider Electric TeSys D - LC2D09BNE - Contactor de inversare D VERDE - 3P 440V 9A 24VAC date tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de schimbare direcțională
Denumirea scurtă a dispozitivului: LC2D
Aplicația contactorului: Controlul motorului, sarcină rezistivă
Categorie de utilizare: AC-3, AC-1, AC-3e
Proiectarea dispozitivului: Bară de schimbare direcțională preasamblată
Caracteristici electrice
Descrierea polilor: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 9 A (< 60 °C) <= 440 V c.a. pentru circuite de alimentare AC-3
25 A (< 60 °C) <= 440 V c.a. pentru circuite de alimentare AC-1
9 A (< 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Date privind puterea motorului
Puterea motorului kW: 2,2 kW la 220...230 V c.a. 50 Hz
4 kW la 380...400 V c.a. 50 Hz
4 kW 415 V c.a. 50 Hz
4 kW 440 V c.a. 50 Hz
5,5 kW 500 V c.a. 50 Hz
5,5 kW 660...690 V c.a. 50 Hz
Puterea motorului HP (UL / CSA): 0,33 CP pentru motoare monofazate de 115 V c.a. 60 Hz
1 CP pentru motoare monofazate de 230/240 V c.a. 60 Hz
2 CP pentru 200/208 V c.a. 60 Hz pentru motoare trifazate
2 CP 230/240 V c.a. 60 Hz pentru motoare trifazate
5 CP 460/480 V c.a. 60 Hz pentru motoare trifazate
7,5 CP 575/600 V c.a. 60 Hz pentru motoare trifazate
Circuit de comandă
Tip circuit de comandă: c.a. 50/60 Hz c.a./c.c. electronic
c.c. c.a./c.c. electronic
Tensiune circuit de comandă [Uc]: 24...60 V c.a. 50/60 Hz
24...60 V c.c.
Contacte auxiliare
Configurație contacte auxiliare: 1 NO + 1 NC
Caracteristici tehnice
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947
Categorie de supratensiune: III
Curent termic convențional de răcire cu aer liber [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare
25 A (la 60 °C) pentru circuitele de putere
Capacitate nominală de comutație Irms: 250 A la 440 V pentru circuitele de putere conform IEC 60947
140 A pentru circuite de semnalizare CA conform IEC 60947-5-1
250 A pentru circuite de semnalizare CC conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A pentru circuite de putere la 440 V conform IEC 60947
Date mecanice
Înălțime: 77 mm
Lățime: 90 mm
Adâncime: 86 mm
Greutate netă: 0,783 kg
Culoare: Gri (SE GREY 6), Verde (SE GREEN 2)
