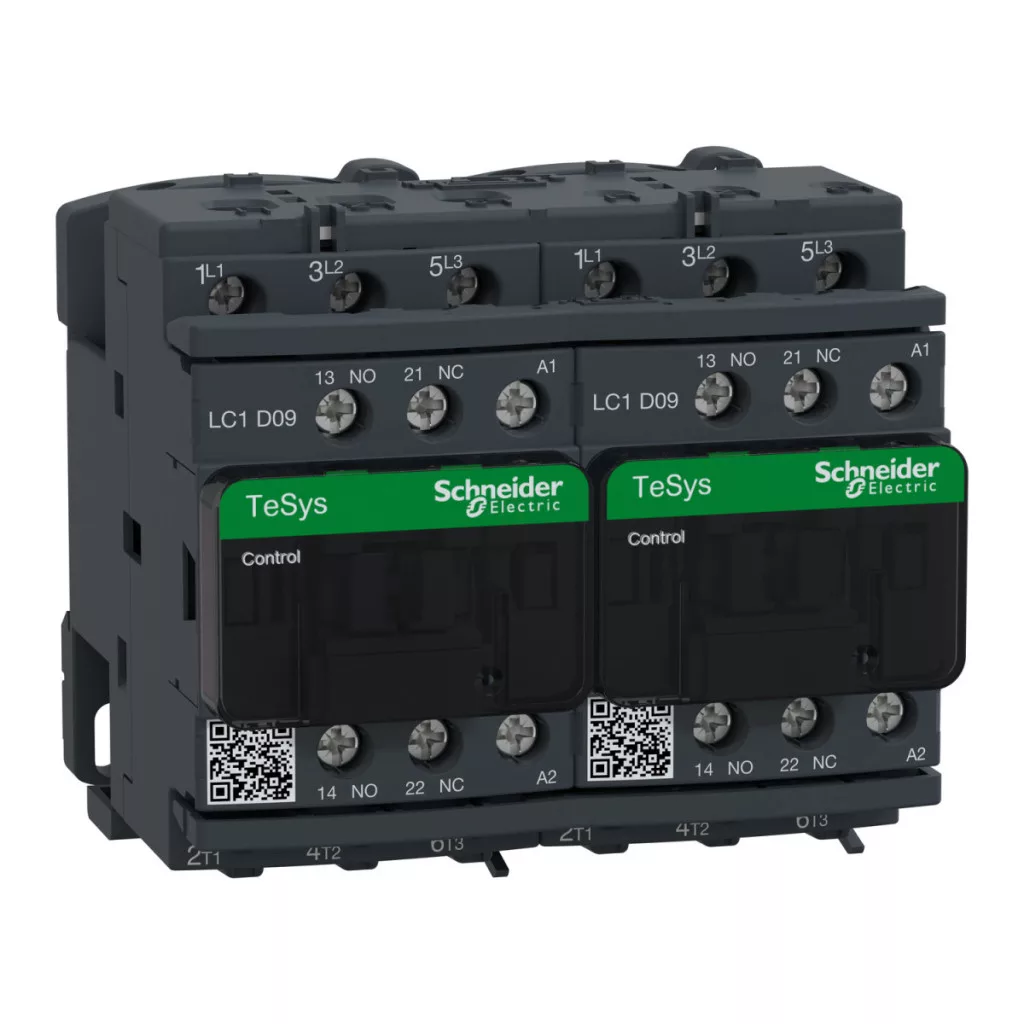

Schneider Electric TeSys D - LC2D09FE7 - Comutator magnetic de schimbare a direcției, 9 A, 115 V c.a. Date tehnice
Date generale
Familia de produse: TeSys Deca
Tipul produsului: Comutator magnetic de schimbare direcțională
Cod scurt al tipului: LC2D
Aplicație: Sarcină ohmică, Control motor
Categorie de utilizare: AC-3, AC-1, AC-3e
Design: Versiune preasamblată cu șină conductoare de schimbare de direcție
Caracteristici electrice
Poli: 3P
Compoziție contact: 3 NO (normal deschis)
Tensiune nominală de funcționare [Ue]: ≤ 690 V c.a. 25...400 Hz, ≤ 300 V c.c.
Curent nominal de funcționare [Ie]: 9 A (<60 °C) ≤ 440 V c.a. în categoria AC-3, 25 A (<60 °C) ≤ 440 V c.a. în categoria AC-1
Puterea motorului: 2,2 kW 220...230 V c.a. 50...60 Hz, 4 kW 380...400 V c.a. 50...60 Hz, 4 kW 415 V c.a. 50...60 Hz, 4 kW 440 V c.a. 50...60 Hz, 5,5 kW 500 V c.a. 50...60 Hz, 5,5 kW 660...690 V c.a. 50...60 Hz
Puterea motorului CP (UL/CSA): 0,5 CP pentru motoare monofazate de 115 V c.a. 60 Hz, 1 CP pentru motoare monofazate de 230/240 V c.a. 60 Hz, 2 CP pentru motoare trifazate de 200/208 V c.a. 60 Hz, 2 CP pentru motoare trifazate de 230/240 V c.a. 60 Hz, 5 CP pentru motoare trifazate de 460/480 V c.a. 60 Hz, 7,5 CP 575/600 V c.a. 60 Hz pentru motoare trifazate
Circuit de comandă
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune de comandă [Uc]: 115 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 1 NC
Parametri tehnici
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1 (circuit de alimentare), 600 V cu certificare CSA și UL
Tensiune de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 10 A (60 °C) pentru circuitele de semnalizare, 25 A (60 °C) pentru circuitele de putere
Capacitate nominală de întrerupere [Irms]: 250 A la 440 V pentru circuitele de putere conform IEC 60947, 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare cu curent continuu conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitele de alimentare conform IEC 60947
Durată de viață electrică: 0,6 milioane de cicluri în categoria AC-1 la 25 A, Ue ≤ 440 V, 2 milioane de cicluri în categoria AC-3 la 9 A, Ue ≤ 440 V
Disiparea puterii pe pol: 0,2 W AC-3, 1,56 W AC-1, 0,2 W AC-3e
Caracteristici mecanice
Capac frontal: Da
Tip de blocare: Mecanic
Metodă de montare: Panou, șină
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de comutare: 3600 cicluri/oră la 60 °C
Conexiune
Tip conexiune: Terminale cu șurub, atât pentru circuitul de alimentare, cât și pentru circuitul de control
Cuplu de strângere: 1,7 N·m pentru circuitul de alimentare și circuitul de control (cu șurubelniță plată și în formă de stea), 2,5 N·m pentru circuitul de alimentare (cu șurubelniță Pozidriv)
Caracteristici de funcționare
Timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri la sarcină mecanică conform EN/ISO 13849-1
Caracteristici de mediu
Protecție IP: IP20 panou frontal conform IEC 60529
Protecție: TH conform IEC 60068-2-30
Grad de contaminare: 3
Temperatura ambiantă în timpul funcționării: -40...60 °C, 60...70 °C cu reducere a puterii
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Dimensiuni și greutate
Înălțime: 77 mm
Lățime: 90 mm
Adâncime: 86 mm
