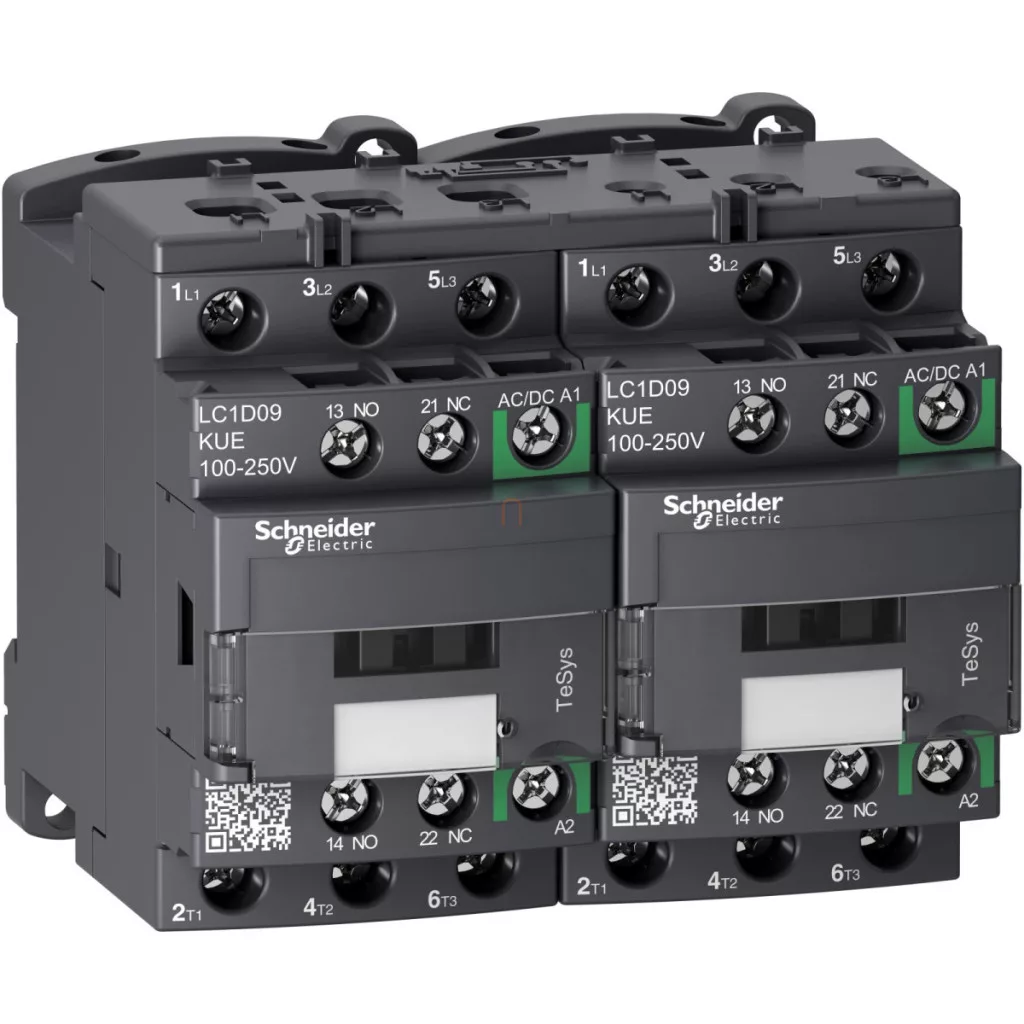

Schneider Electric TeSys Deca Advanced LC2D09KUE este un contactor de inversare extrem de eficient, conceput special pentru aplicații de control al motoarelor. Acest dispozitiv cu 3 poli (3NO) este dotat cu o șină de inversare preasamblată, care facilitează instalarea și reduce timpul de asamblare. Contactorul funcționează cu un curent nominal de funcționare de 9 A în categoriile AC-3 și AC-3e și poate suporta sarcini de până la 25 A în aplicații AC-1, toate la o tensiune de funcționare de 440 V. TeSys Deca Advanced LC2D09KUE este o alegere excelentă pentru diverse puteri ale motorului: 2,2 kW (220-230 V), 4 kW (380-400 V, 415 V, 440 V) și 5,5 kW (500 V, 660-690 V) la 50 Hz. Este ideal și pentru piețele din America de Nord, unde suportă o gamă largă de puteri nominale atât pentru motoarele monofazate, cât și pentru cele trifazate. Circuitul de control funcționează în intervalul 100-250 V c.a./c.c., oferind o flexibilitate excepțională într-o varietate de medii de control. Parametrii tehnici remarcabili ai contactorului includ limitarea bidirecțională a vârfului încorporată în tehnologia bobinei, capacitatea de interblocare mecanică și o configurație de contact auxiliar 1NO + 1NC. Dispozitivul are protecție IP20 pe partea frontală și o rezistență climatică excelentă conform IACS E10 și IEC 60947-1 Anexa Q Categoria D. Intervalul său de temperatură de funcționare este între -40 °C și +60 °C și poate fi utilizat cu performanțe reduse între 60 °C și 70 °C. TeSys Deca Advanced are, de asemenea, o tensiune nominală de impuls de 6 kV conform IEC 60947 și protecție de categoria III împotriva supratensiunii. Schneider Electric LC2D09KUE este echipat cu terminale cu șuruburi atât pentru circuitele de alimentare, cât și pentru cele de control, care acceptă cabluri de 1...4 mm² în variante flexibile și rigide. Dispozitivul are dimensiuni compacte: 77 mm înălțime, 90 mm lățime și 86 mm adâncime, și cântărește 0,783 kg. Combinația de culori gri și verde (SE GREY 6 și SE GREEN 2) nu numai că oferă un aspect estetic, dar face și ca membrii seriei TeSys să fie ușor de identificat în dulapul de comutație. Contactorul direcțional Schneider Electric LC2D09KUE este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1. Calitatea și fiabilitatea sa sunt certificate de diverse certificări internaționale, inclusiv CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA. Contactorul oferă o durabilitate remarcabilă: 15 milioane de cicluri de comutare mecanică și până la 2,4 milioane de cicluri de comutare electrică în categoria AC-3 la o sarcină de 8A. Frecvența maximă de comutare este de 3600 cicluri/oră la 60 °C, ceea ce garantează performanțe fiabile chiar și în medii de aplicare intensive.
Schneider Electric TeSys D - LC2D09KUE - Contactor direcțional D VERDE - 3P 440V 9A 200VAC date tehnice
Date generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de schimbare direcțională
Denumirea scurtă a dispozitivului: LC2D
Aplicația contactorului: Control motor, sarcină ohmică
Categorie de utilizare: AC-1, AC-3, AC-3e
Proiectarea dispozitivului: Preasamblat cu șină de comutare
Parametri electrici
Descrierea polilor: 3P
Compoziția contactelor polilor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz
Curent nominal de funcționare [Ie]: 9 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
25 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-1
9 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
Puterea motorului kW: 2,2 kW la 220...230 V c.a. 50 Hz
4 kW la 380...400 V c.a. la 50 Hz
4 kW la 415 V c.a. la 50 Hz
4 kW la 440 V c.a. la 50 Hz
5,5 kW la 500 V c.a. la 50 Hz
5,5 kW la 660...690 V c.a. la 50 Hz
Puterea motorului HP (UL / CSA):0,33 CP la 115 V c.a. 60 Hz pentru motoare monofazate 1 CP la 230/240 V c.a. 60 Hz pentru motoare monofazate 2 CP la 200/208 V c.a. 60 Hz pentru motoare trifazate
2 CP 230/240 V c.a. 60 Hz pentru motoare trifazate
5 CP 460/480 V c.a. 60 Hz pentru motoare trifazate
7,5 CP 575/600 V c.a. 60 Hz pentru motoare trifazate
Tip circuit de comandă: c.a. 50/60 Hz electronic c.a./c.c.
c.c. electronic c.a./c.c.
Tensiune circuit de comandă [Uc]: 100...250 V c.a. 50/60 Hz
100...250 V c.c.
Configurație contact auxiliar: 1 NO + 1 NC
Tensiune de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Caracteristici tehnice suplimentare
Categorie de supratensiune: III
Curent termic măsurat în aer liber normal [Ith]: 10 A (la 60 °C) pentru circuitele de semnalizare
25 A (la 60 °C) pentru circuitele de putere
Capacitate nominală de comutare Irms: 250 A la 440 V pentru circuitele de putere conform IEC 60947
140 A CA pentru circuitele de semnalizare conform IEC 60947-5-1
250 A pentru circuitele de semnalizare cu curent continuu conform IEC 60947-5-1
Capacitate nominală de rupere: 250 A la 440 V pentru circuitele de alimentare conform IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 105 A la 40 °C - 10 s pentru circuitele de putere
210 A la 40 °C - 1 s pentru circuitele de putere
30 A la 40 °C - 10 minute pentru circuite de putere
61 A la 40 °C - 1 minut pentru circuite de putere
Tensiune de izolare [Ui]: Circuit de putere: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-1
Durată de viață electrică: 2,4 Mcycles la 8 A AC-3 Ue <= 440 V
0,6 Mcycles la 25 A AC-1 Ue <= 440 V
2.4 Mcycles la 8 A AC-3e Ue <= 440 V
Pierdere de putere pe pol: 1,56 W AC-1
0,2 W AC-3
0,2 W AC-3e
Caracteristici fizice
Dimensiuni (mm): Înălțime: 77, Lățime: 90, Adâncime: 86
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatură ambiantă de funcționare: -40...60°C
60...70°C cu reducere a puterii nominale
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de comutare: 3600 cicluri/h la 60°C
