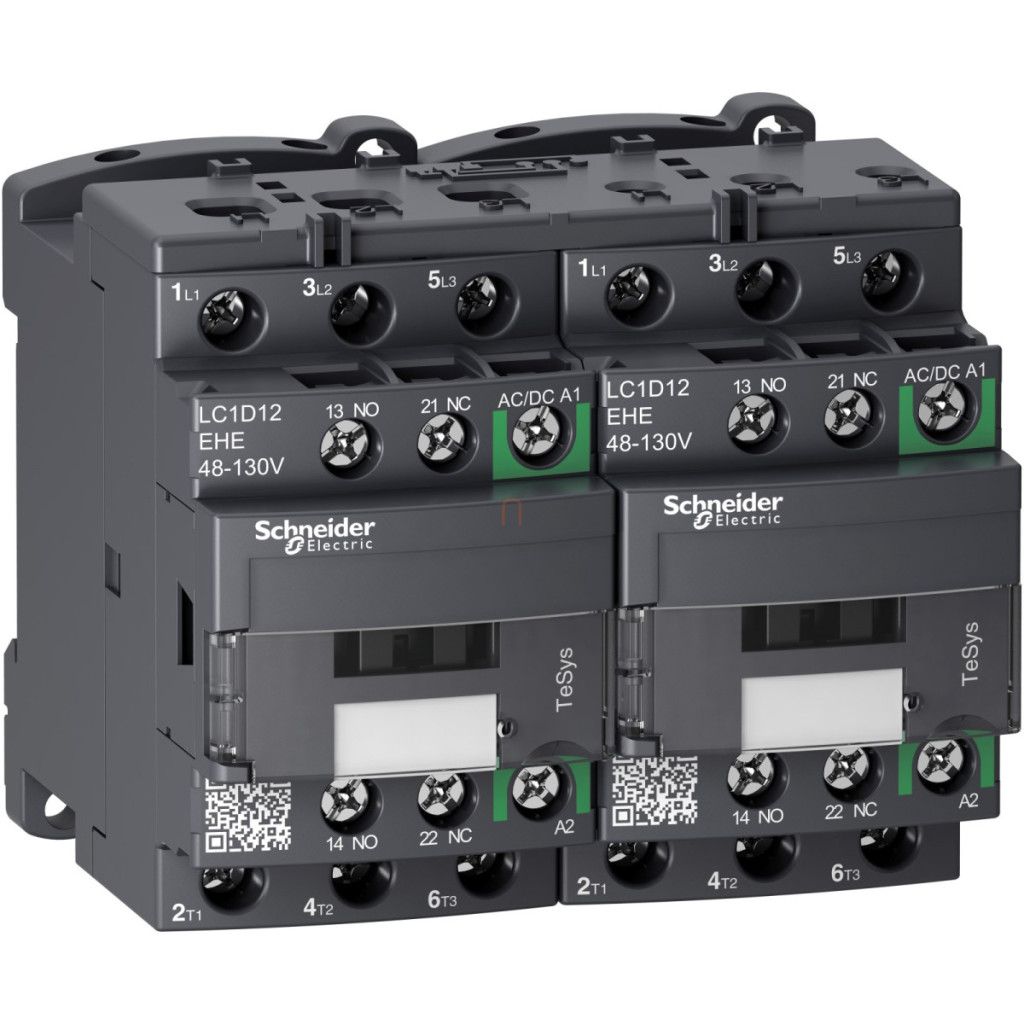

Schneider Electric TeSys D - LC2D12EHE - Contactor direcțional D VERDE - 3P 440V 12A 110VAC

Lățime: 115 mm

Lungime: 140 mm

Înălțime: 95 mm

Comandă specială

Schneider Electric TeSys D - LC2D12EHE - Contactor direcțional D VERDE - 3P 440V 12A 110VAC

Name: Schneider Electric TeSys D - LC2D12EHE - Contactor direcțional D VERDE - 3P 440V 12A 110VAC
Brand: Schneider Electric Zrt.
SKU: 3606480987885
Price: 1500.54 RON
Availability: InStock

1 500,54 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric TeSys D

Contactorul direcțional Schneider Electric TeSys Deca Advanced LC2D12EHE este un dispozitiv de control fiabil și de înaltă calitate, ideal pentru o varietate de aplicații industriale și de automatizare a clădirilor. Acest contactor 3P(3NO) de ultimă generație este livrat cu o șină direcțională preasamblată, fiind gata de instalare și utilizare. Acest membru al seriei TeSys Deca Advanced oferă performanțe remarcabile atât în aplicații cu sarcini rezistive, cât și în aplicații de control al motoarelor. Modelul LC2D12EHE poate fi utilizat în categoriile de aplicații AC-3, AC-1 și AC-3e, până la o tensiune maximă de 440 V și un curent de 12 A. Este recomandat în special pentru aplicații de control al motoarelor, unde dimensiunile compacte și funcționarea fiabilă sunt cerințe esențiale. Contactorul poate comuta motoare de 3 kW pe o rețea de 220-230 V c.a. și motoare de 5,5 kW în gama de 380-440 V c.a. Puterea motorului conectabil variază până la 7,5 kW pe o alimentare de rețea de 500-690 V, în funcție de tensiune. Circuitul de control este electronic și are o bobină de 48-130 V c.a./c.c., care oferă o flexibilitate excepțională în timpul instalării. Limitarea bidirecțională a vârfurilor de tensiune protejează bobina de vârfurile de tensiune, mărind astfel durata de viață a dispozitivului. Contactorul are o gamă de temperaturi de funcționare excepțional de largă: poate funcționa la sarcină maximă între -40 °C și 60 °C și la sarcină redusă între 60-70 °C. Pentru aplicații în condiții extreme, dispozitivul are o rezistență mecanică excelentă, cu rezistență la vibrații de 2G în stare deschisă și rezistență la vibrații de 4G în stare închisă în intervalul 5-300 Hz. TeSys Deca Advanced LC2D12EHE are o durată de viață electrică impresionantă: 2,3 milioane de cicluri de comutare în modurile AC-3 și AC-3e și 0,8 milioane de cicluri în modul AC-1. Durata sa de viață mecanică este estimată la 15 milioane de cicluri, ceea ce reprezintă o valoare remarcabilă în această categorie de produse. Dispozitivul are protecție IP20 pe partea frontală, în conformitate cu standardul IEC 60529. Carcasa dispozitivului este disponibilă în combinații de culori gri (SE GREY 6) și verde (SE GREEN 2). Instalarea este ușoară, deoarece contactorul poate fi montat atât pe șină, cât și pe suprafețe plane. Dispozitivul are terminale cu șuruburi potrivite pentru cabluri cu o secțiune transversală de 1-4 mm² atât în circuitul principal, cât și în circuitul de control. Terminalele au un cuplu de strângere de 1,7 Nm, ceea ce asigură o conexiune electrică stabilă. Contactorul are dimensiuni compacte: 77 mm înălțime, 90 mm lățime și 86 mm adâncime, ceea ce îl face o soluție care economisește spațiu în dulapul de comutație. Modelul LC2D12EHE are o gamă largă de certificări, inclusiv CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA, ceea ce îl face potrivit pentru instalare pe aproape orice piață. Contactorul respectă în totalitate standardele internaționale relevante, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1.

Schneider Electric TeSys D - LC2D12EHE - Contactor direcțional D VERDE - 3P 440V 12A 110VAC date tehnice

Caracteristici generale

Denumirea produsului: TeSys Deca Advanced

Tipul produsului sau componentului: Contactor de schimbare direcțională

Denumirea scurtă a dispozitivului: LC2D

Aplicația contactorului: Sarcină rezistivă, Control motor

Categorie de utilizare: AC-3, AC-1, AC-3e

Proiectarea dispozitivului: Preasamblat cu element de șină de inversare

Caracteristici electrice

Descrierea polilor: 3P

Compoziția contactului polului de alimentare: 3 NO

[Ue] tensiune nominală de funcționare: Circuit de alimentare: <= 690 V c.a. 25...400 Hz

[Ie] curent nominal de funcționare: 25 A (la <60 °C) <= 440 V c.a. Circuit de alimentare AC-1

[Ie] curent nominal de funcționare: 12 A (la <60 °C) <= 440 V c.a. Circuit de alimentare AC-3

[Ie] curent nominal de funcționare: 12 A (la <60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e

Puterea motorului kW: 3 kW 220...230 V c.a. 50 Hz

Puterea motorului kW: 5,5 kW 380...400 V c.a. 50 Hz

Puterea motorului kW: 5,5 kW 415 V c.a. 50 Hz

Puterea motorului kW:5,5 kW 440 V c.a. 50 Hz Puterea motorului kW: 7,5 kW 500 V c.a. 50 Hz Puterea motorului kW: 7,5 kW 660...690 V c.a. 50 Hz

Puterea motorului HP (UL/CSA): 0,5 HP 115 V c.a. 60 Hz pentru motoare monofazate

Puterea motorului HP (UL/CSA): 2 CP 230/240 V c.a. 60 Hz pentru motoare monofazate

Puterea motorului CP (UL/CSA): 3 CP 200/208 V c.a. 60 Hz pentru motoare trifazate

Puterea motorului CP (UL/CSA): 3 CP pentru motoare trifazate 230/240 V c.a. 60 Hz

Puterea motorului CP (UL/CSA): 7,5 CP pentru motoare trifazate 460/480 V c.a. 60 Hz

Puterea motorului CP (UL/CSA): 10 CP pentru motoare trifazate 575/600 V c.a. 60 Hz

Tip circuit de comandă: c.a. 50/60 Hz electronic c.a./c.c., c.c. electronic c.a./c.c.

Tensiune circuit de comandă [Uc]: 48...130 V c.a. 50/60 Hz, 48...130 V c.c.

Configurație contact auxiliar: 1 NO + 1 NC

Caracteristici tehnice

[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947

Categorie de supratensiune: III

[Ith] curent termic convențional măsurat în aer liber: 10 A (la 60 °C) pentru circuitele de semnalizare, 25 A (la 60 °C) pentru circuitele de putere

Capacitate nominală de comutare Irms: 250 A la 440 V pentru circuitele de putere conform IEC 60947

Capacitate nominală de întrerupere: 250 A la 440 V pentru circuitele de putere conform IEC 60947

[Icw] curent nominal de rezistență pe termen scurt: 105 A la 40 °C - 10 s în circuitele de alimentare

[Icw] curent nominal de rezistență pe termen scurt: 210 A la 40 °C - 1 s în circuitele de alimentare

[Icw] capacitate nominală de transport al curentului pe termen scurt: 30 A la 40 °C - 10 min în circuitul de alimentare

[Icw] capacitate nominală de transport al curentului pe termen scurt: 61 A la 40 °C - 1 min în circuitul de alimentare

Impedanță medie: 2,5 mOhm - Ith 25 A 50 Hz circuit de alimentare

[Ui] tensiune nominală de izolație: Circuit de alimentare: 690 V conform IEC 60947-4-1

Durată de viață electrică: 2,3 milioane de cicluri la 11 A AC-3 Ue <= 440 V

Durată de viață electrică: 0,8 Mcycles la 25 A AC-1 Ue <= 440 V

Durată de viață electrică: 2,3 Mcycles la 11 A AC-3e Ue <= 440 V

Disipare de putere pe pol: 1,56 W AC-1, 0,36 W AC-3, 0,36 W AC-3e

Caracteristici de funcționare

Tehnologie bobină: Limitarea bidirecțională a vârfurilor încorporată

Limite de tensiune ale circuitului de control: <= 0,1 Uc (-40...70 °C): cădere AC/DC

Limite de tensiune ale circuitului de control: 0,85...1,1 Uc (-40...60 °C): funcționare AC/DC

Limite de tensiune ale circuitului de control: 1...1,1 Uc (60...70 °C): funcționare AC/DC

Putere de pornire în VA: 25 VA 50/60 Hz (la 20 °C)

Consum de energie susținut în VA: 1,3 VA (la 20 °C) 50/60 Hz

Consum continuu de energie în W: 0,8 W la 20 °C

Timp de funcționare: 45...55 ms închidere, 20...90 ms deschidere

Durată de viață mecanică: 15 milioane de cicluri

Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C

Caracteristici de mediu

Grad de protecție IP: IP20 panou frontal conform IEC 60529

Grad de poluare: 3

Temperatura aerului ambiant în timpul funcționării: -40...60 °C, 60...70 °C cu performanță redusă

Temperatura aerului ambiant în timpul depozitării: -60...80 °C

Altitudine de funcționare: 0...3000 m

Rezistență la foc: 850 °C conform IEC 60695-2-1

Ignifugitate: V1 conform UL 94

Caracteristici mecanice

Înălțime: 77 mm

Lățime: 90 mm

Adâncime: 86 mm

Greutate netă: 0,793 kg

Culoare: Gri (SE GREY 6), verde (SE GREEN 2)

Certificate

Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1

Certificări ale produsului: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA

Date

Lățime

115 mm

Lungime

140 mm

Înălțime

95 mm

EAN prezentat

3606480987885

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

878 g/bucată

Numar articol

3606480987885
