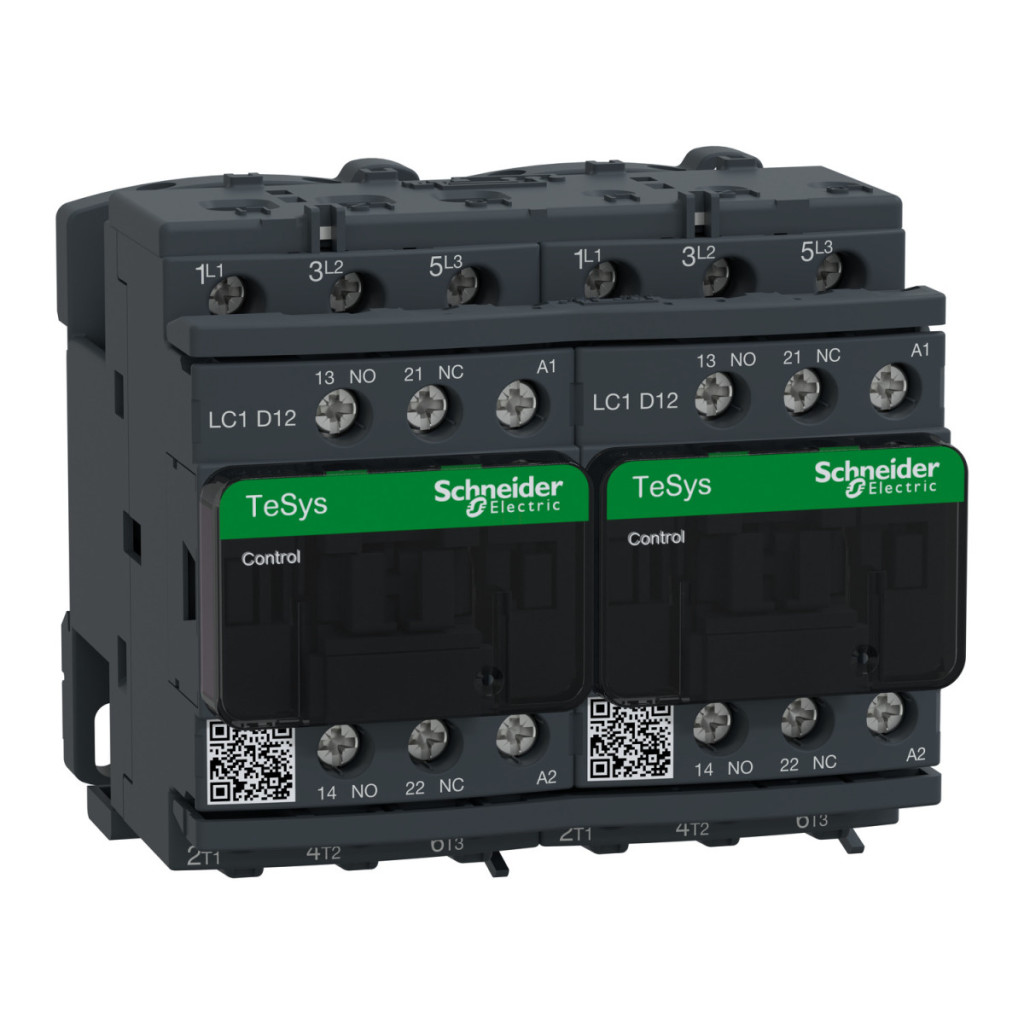

LC2-D12P7 Comutator de direcție CA, 5,5 kW/12 A (400 V, CA3), conexiune cu șurub, 1Z+1NY, Bobină: 230 V AC, Schneider
\nReleu de protecție pentru comutator de direcție TeSys LC2-D, 3 poli, AC-3 440 V 12 A, bobină 230 V AC. Familie de produse: TeSys - denumirea produsului: TeSys D - denumirea scurtă a dispozitivului: LC2D - aplicație comutator magnetic: încărcare rezistivă, control motor - categorie de utilizare: AC-1, AC-3 - descrierea dispozitivului: comutator de direcție asamblat în fabrică cu bară colectoare pentru sarcini grele - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 300 V c.c. pentru circuitul principal, <= 690 V c.a. 25...400 Hz pentru circuitul principal - curent nominal de funcționare: 12 A (<= 60 °C) -<= 440 V AC AC-3 pentru circuitul principal, 25 A (<= 60 °C) -<= 440 V c.a. Circuit principal AC-1 - putere motor kW: 3 kW -220...230 V c.a. 50/60 Hz, 5,5 kW -380...400 V c.a. 50/60 Hz, 5,5 kW -415...440 V c.a. 50/60 Hz, 7,5 kW -500 V c.a. 50/60 Hz, 7,5 kW -660...690 V c.a. 50/60 Hz - puterea motorului HP: 1 HP -115 V c.a. 50/60 Hz pentru motoare monofazate, 10 HP -575/600 V c.a. 50/60 Hz pentru motoare trifazate, 2 CP -230/240 V c.a. 50/60 Hz pentru motoare monofazate, 3 CP -200/208 V c.a. 50/60 Hz pentru motoare trifazate, 3 CP -230/240 V c.a. 50/60 Hz pentru motoare trifazate, 7,5 CP - 460/480 V CA 50/60 Hz pentru motoare trifazate - compoziție contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 25 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A -440 V pentru circuitul principal, conform IEC 60947, 250 A c.c. pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 105 A <= 40 °C 10 s circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 210 A <= 40 °C 1 s circuit principal, 30 A <= 40 °C 10 min circuit principal, 61 A <= 40 °C 1 min circuit principal - dimensionarea siguranței conectate: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 25 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 40 A gG -<= 690 V tip de coordonare 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 25 A AC-1 Ue <= 440 V, 2 Mcycle la 12 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 0,36 W AC-3, 1,56 W AC-1 - capac de protecție: cu, cu - tip de blocare: mecanic - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip conexiune: circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu, cu terminare cablu, circuit principal: cleme cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: cleme cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm disc, circuit de control: 1,7 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă clemele cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 15 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
