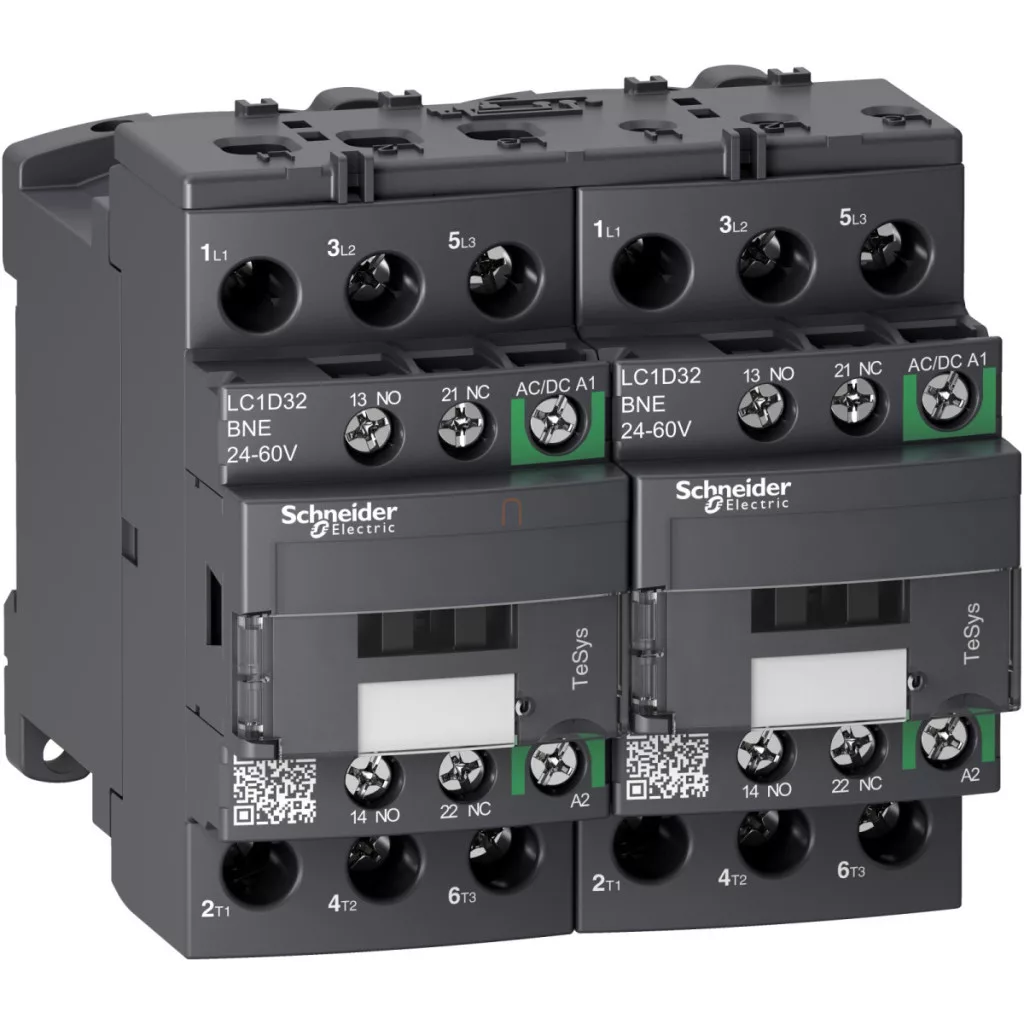

Schneider Electric TeSys Deca Advanced LC2D32BNE este un contactor de inversare a sensului de rotație cu 3 poli, de înaltă calitate, conceput special pentru controlul motoarelor și comutarea sarcinilor ohmice. Acest contactor oferă o soluție preasamblată pentru inversarea circuitelor de putere, ceea ce reduce semnificativ timpul și costurile de instalare. Produsul funcționează cu o tensiune de comandă de 24-60 V c.a./c.c. și este prevăzut cu borne cu șurub pentru o conectare sigură și stabilă. Printre caracteristicile principale ale TeSys Deca Advanced LC2D32BNE se numără configurația cu 3 poli de putere cu contacte NO, care poate fi utilizată în categoriile de utilizare AC-1 și AC-3. Intensitatea nominală a curentului de funcționare este de 32 A (sub 60 °C) la aplicații AC-3 și AC-3e la 440 V, iar în categoria AC-1 este de 50 A (sub 60 °C) la 440 V. Contactorul poate fi utilizat pentru controlul motoarelor cu puteri diferite: 7,5 kW la 220-230 V c.a., 15 kW la 380-400 V c.a., 415 V c.a. și 440 V c.a., precum și 18,5 kW la 500 V c.a. și 660-690 V c.a., în rețea de 50 Hz. LC2D32BNE poate fi utilizat în sistemul american pentru motoare monofazate de 2 CP la 115 V c.a., 5 CP la 230/240 V c.a., precum și pentru motoare trifazate de 10 CP la 200/208 V c.a. și 230/240 V c.a., 20 LE la 460/480 V c.a., precum și la 25 LE la 575/600 V c.a. Circuitul de comandă al TeSys Deca Advanced LC2D32BNE poate fi alimentat cu tensiune de 24-60 V c.a. 50/60 Hz sau 24-60 V c.c. Contactorul dispune de 1 contact auxiliar NO + 1 NC pentru feedback și comandă. Produsul are o rezistență la impulsuri de 6 kV conform standardului IEC 60947, categoria de supratensiune fiind III. Intensitatea curentului termic măsurată în aer liber este de 10 A (la 60 °C) pentru circuitul de semnalizare și de 50 A (la 60 °C) pentru circuitul de putere. Capacitatea nominală de comutație a Irms este de 140 A CA și 250 A CC pentru circuitul de semnal, iar pentru circuitul de putere este de 550 A la 440 V. Produsul dispune de tehnologie integrată cu bobină de limitare a vârfurilor bidirecțională, care oferă protecție împotriva supratensiunilor de comutație. Acest circuit de control electronic avansat asigură un consum minim de energie: la o putere de pornire de 15 VA, necesită doar 0,9 VA putere de menținere la 50/60 Hz, ceea ce duce la economii semnificative de energie în cazul utilizării pe termen lung. Aparatul poate fi utilizat într-o gamă largă de medii de funcționare: temperatură normală de funcționare de -40...60 °C, precum și între 60...70 °C cu reducerea puterii. Temperatura de depozitare este de -60...80 °C. Contactorul are grad de protecție IP20 pe fața frontală și îndeplinește cerințele climatice conform IACS E10 și IEC 60947-1 Anexa Q categoria D. Gradul de poluare este 3, altitudinea de funcționare este de 0-3000 m. Robustețea mecanică este remarcabilă: rezistență la vibrații de 2 Gn în stare deschisă și 4 Gn în stare închisă, în intervalul 5-300 Hz. Rezistența la șocuri este de 15 Gn până la 11 ms în stare închisă și de 8 Gn până la 11 ms în stare deschisă. Dimensiunile produsului: 85 mm înălțime, 90 mm lățime, 92 mm adâncime. Aceste parametri asigură o integrare optimă chiar și în dulapuri de distribuție compacte. LC2D32BNE este conform cu numeroase standarde internaționale, precum EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1.
Schneider Electric TeSys D - LC2D32BNE - Contactor de inversare a sensului de rotație GREEN - 3P 440V 25A 24VAC - Specificații tehnice
Caracteristici principale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului: Contactor de inversare
Denumire scurtă: LC2D
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-1, AC-3
Execuție: Preasamblat cu șină conductoare de comutare a sensului de rotație
Specificații tehnice
Descrierea polilor: 3P
Contactori de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V AC 25...400 Hz
Curent nominal de funcționare [Ie]: 32 A (sub 60°C) <= 440 V CA pentru circuitul de putere AC-3
Curent nominal de funcționare [Ie]: 50 A (sub 60°C) <= 440 V CA pentru circuitul de putere AC-1
Curent nominal de funcționare [Ie]: 32 A (sub 60°C) <= 440 V CA pentru circuit de putere AC-3e
Puterea motorului
Puterea motorului kW: 7,5 kW 220...230 V CA 50 Hz
Puterea motorului kW: 15 kW 380...400 V CA 50 Hz
Puterea motorului kW: 15 kW 415 V CA 50 Hz
Puterea motorului kW: 15 kW 440 V CA 50 Hz
Puterea motorului kW: 18,5 kW 500 V CA 50 Hz
Puterea motorului kW: 18,5 kW 660...690 V CA 50 Hz
Caracteristici circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz CA/CC electronic
Tipul circuitului de comandă: DC AC/DC electronic
Tensiune circuit de comandă [Uc]: 24...60 V CA 50/60 Hz
Tensiune circuit de comandă [Uc]: 24...60 V DC
Compoziția contactelor auxiliare: 1 NO + 1 NC
Dimensiuni și date de mediu
Înălțime: 85 mm
Lățime: 90 mm
Adâncime: 92 mm
Greutate netă: 0,923 kg
Temperatură de funcționare: -40...60 °C
Temperatură de funcționare cu reducere a puterii: 60...70 °C
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Grad de protecție IP: IP20 partea frontală conform IEC 60529
Standarde și certificate
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1, IEC 60335-1
Certificări ale produsului: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
