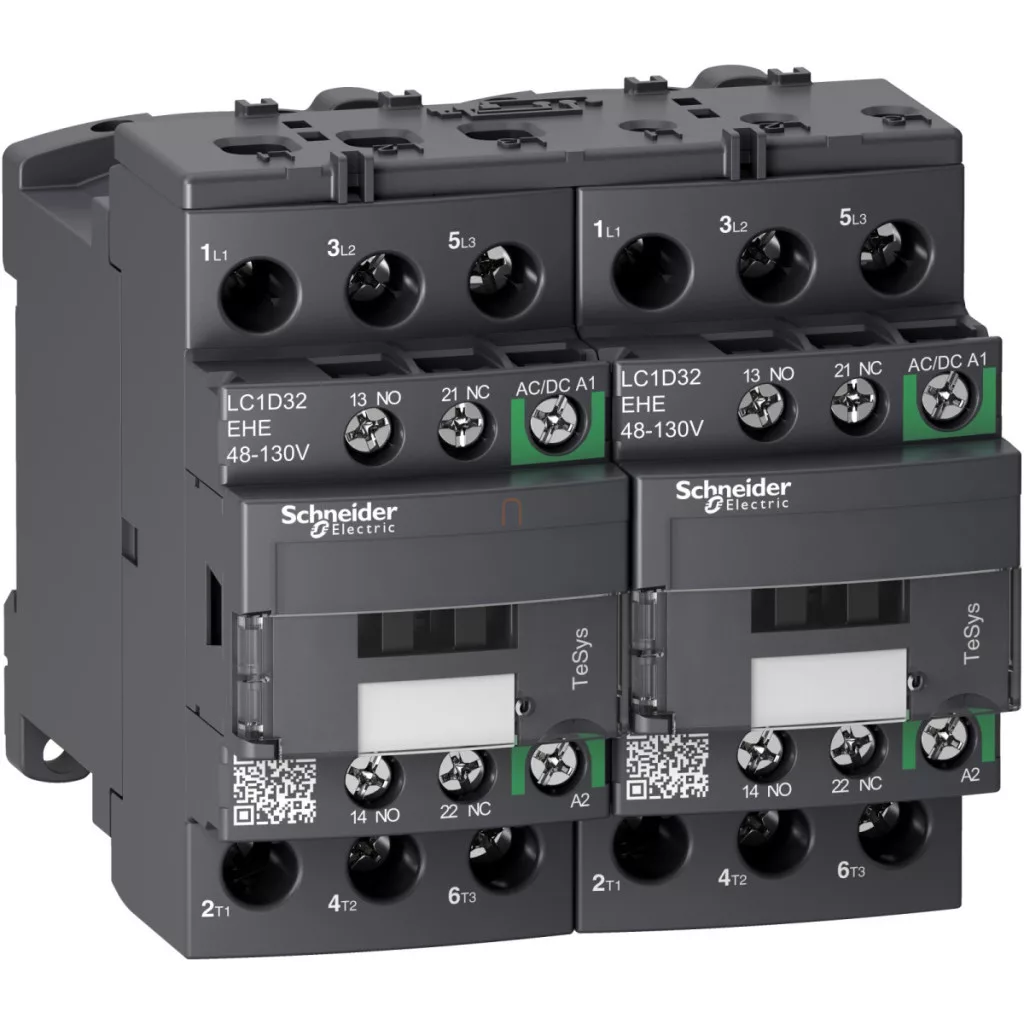

Schneider Electric TeSys Deca Advanced LC2D32EHE este un contactor profesional de inversare a sensului de rotație, care oferă performanțe și fiabilitate excepționale pentru aplicații industriale. Acest contactor cu configurație 3P(3NO) este livrat în variantă preasamblată, cu șină de inversare a sensului de rotație integrată, putând fi astfel instalat imediat în sistemele de control. Designul special al produsului permite controlul eficient al motorului în categoriile de utilizare AC-3 și AC-1. Este potrivit pentru gestionarea curentului nominal de 32 A în modul de funcționare AC-3/AC-3e și a curentului de 50 A în modul AC-1, într-un interval de tensiune de până la 440 V. Puterea sa este deosebit de remarcabilă: pe o rețea de 220-230 V c.a. poate acționa motoare de 7,5 kW, iar pe o rețea de 380-400 V c.a. motoare de 15 kW. Contactorul poate fi utilizat și pentru puteri mai mari: 15 kW la 440 V c.a., la 500 V c.a. și la 660-690 V c.a. 18,5 kW. Conform standardului UL/CSA, LC2D32EHE poate fi utilizat pentru motoare cu puteri diferite: la motoare monofazate de 115 V c.a. până la 2 CP, la 230/240 V c.a. până la o putere de 5 CP, în timp ce pentru motoarele trifazate, la 200/208 V c.a. și 230/240 V c.a. până la 10 CP, la 460/480 V c.a. până la 20 CP, iar la 575/600 V c.a. până la 25 CP. Designul special al circuitului de control al produsului TeSys Deca Advanced LC2D32EHE sporește semnificativ flexibilitatea, deoarece bobina sa, care funcționează în intervalul 48-130 V c.a./c.c., îl face adecvat pentru utilizare în medii de control variate. Tehnologia bobinei dispune de o limitare de vârf bidirecțională integrată, care oferă protecție împotriva fluctuațiilor de tensiune. Bobina electronică AC/DC reduce semnificativ consumul de energie: în timp ce puterea de pornire este de 25 VA (50/60 Hz), puterea de menținere este de doar 1,3 VA. Această tehnologie contribuie la durata lungă de viață a dispozitivului și la economisirea energiei. Durata de viață mecanică a contactorului este remarcabilă, asigurând 15 milioane de cicluri de comutare, iar durata de viață electrică este de 2,1 milioane de cicluri în modul de funcționare 29A AC-3 și de 0,9 milioane de cicluri în modul de funcționare 50A AC-1. Din punct de vedere al siguranței, este important faptul că valoarea B10d a produsului este de 1369863 de cicluri la sarcină nominală și de 20 de milioane de cicluri la sarcină mecanică, conform standardului EN/ISO 13849-1. Acest contactor are protecție IP20 pe panoul frontal și poate fi utilizat într-un interval de temperatură cuprins între -40 °C și +60 °C, iar între 60 și 70 °C cu reducerea puterii. TeSys Deca Advanced LC2D32EHE are dimensiuni compacte: 85 mm înălțime, 90 mm lățime și 92 mm adâncime, astfel încât poate fi ușor integrat în diverse dulapuri de comandă. Oferă mai multe opțiuni de montare: poate fi montat pe șină sau pe placă. Produsul este alcătuit din elemente de culoare gri (SE GREY 6) și verde (SE GREEN 2), care asigură aspectul caracteristic Schneider Electric. LC2D32EHE deține numeroase certificări internaționale, printre care CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA, asigurând conformitatea cu standardele globale.
Schneider Electric TeSys D - LC2D32EHE - Contactor de inversare a sensului de rotație GREEN - 3P 440V 32A 110VAC - Specificații tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-3, AC-1
Caracteristici ale dispozitivului: Preasamblat cu șină de comutare
Caracteristici electrice
Descrierea polilor: 3P
Compoziția contactelor polilor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 32 A (< 60 °C) <= 440 V AC pentru circuit de putere AC-3
Curent nominal de funcționare [Ie]: 50 A (la < 60 °C) <= 440 V CA pentru circuitul de putere AC-1
Curent nominal de funcționare [Ie]: 32 A (< 60 °C) <= 440 V CA pentru circuitul de putere AC-3e
Puterea motorului
Puterea motorului kW: 7,5 kW la 220...230 V CA 50 Hz
Puterea motorului kW: 15 kW 380...400 V CA 50 Hz
Puterea motorului kW: 15 kW 415 V CA 50 Hz
Puterea motorului kW: 15 kW la 440 V CA 50 Hz
Puterea motorului kW: 18,5 kW la 500 V CA 50 Hz
Puterea motorului kW: 18,5 kW la 660...690 V CA 50 Hz
Puterea motorului HP (UL / CSA)
Motoare monofazate: 2 hp la 115 V CA 60 Hz
Motoare monofazate: 5 hp la 230/240 V CA 60 Hz
Motoare trifazate: 10 hp la 200/208 V CA 60 Hz
Motoare trifazate: 10 CP la 230/240 V CA 60 Hz
Motoare trifazate: 20 CP la 460/480 V CA 60 Hz
Motoare trifazate: 25 CP la 575/600 V CA 60 Hz
Circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz CA/CC electronic
Tipul circuitului de comandă: CC CA/CC electronic
Tensiunea circuitului de comandă [Uc]: 48...130 V CA 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 48...130 V DC
Compoziția contactului auxiliar: 1 NO + 1 NC
Dimensiuni și caracteristici fizice
Înălțime: 85 mm
Lățime: 90 mm
Adâncime: 92 mm
Greutate netă: 0,923 kg
Culoare: Gri (SE GREY 6), Verde (SE GREEN 2)
Caracteristici de mediu
Grad de protecție IP: IP20 față, conform IEC 60529
Temperatură de funcționare: -40...60 °C
Temperatură de funcționare: 60...70 °C cu reducere a puterii
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Standarde și certificate
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări de produs: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
