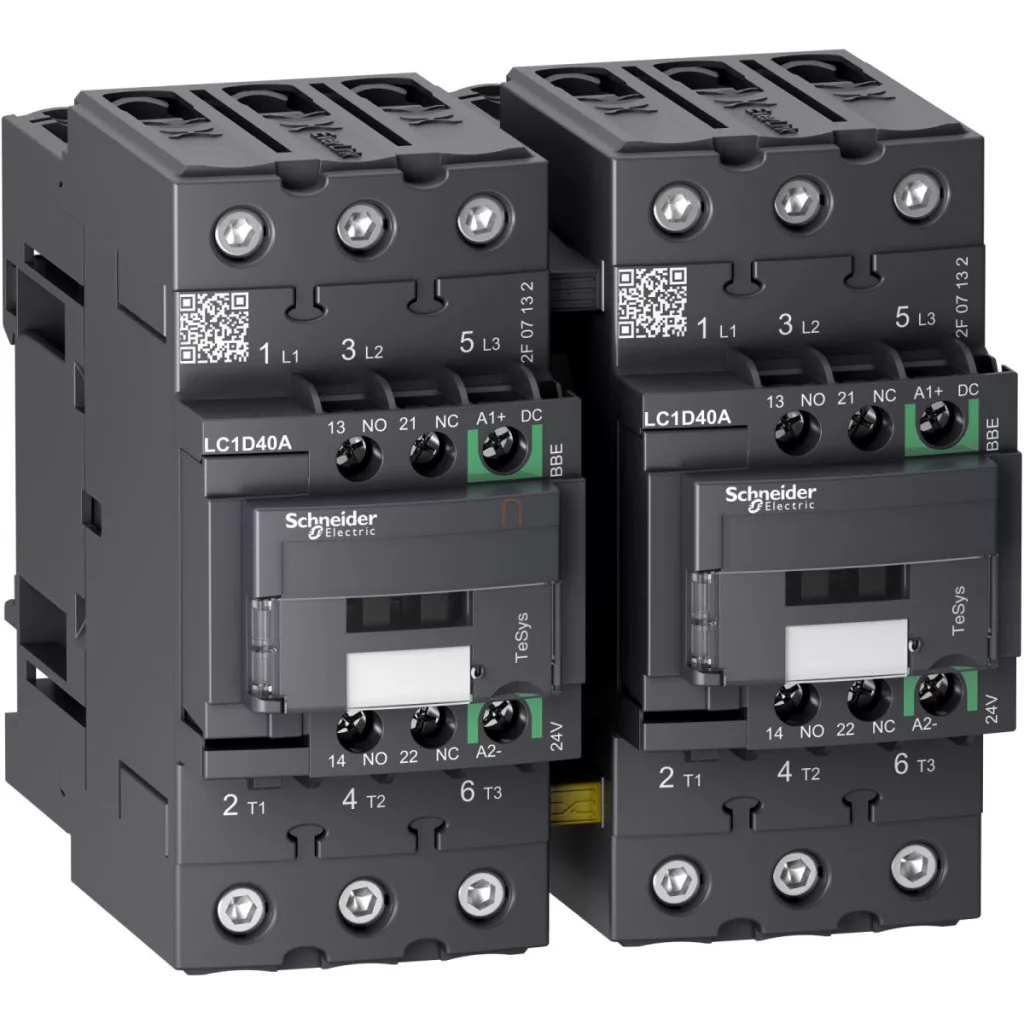

Schneider Electric TeSys Deca Advanced LC2D40ABBE este un contactor de inversare de înaltă calitate, conceput pentru a răspunde cerințelor unei game largi de aplicații industriale moderne. Acest dispozitiv cu 3 poli dispune de 3 contacte NO și a fost dezvoltat special pentru controlul aplicațiilor cu motor, fiind totuși adecvat și pentru gestionarea sarcinilor rezistive. Dispozitivul asigură flexibilitate maximă, deoarece poate fi utilizat atât în categoriile AC-1, AC-3, cât și AC-3e, fiind astfel potrivit pentru diverse medii industriale. Contactorul de inversare a sensului de rotație LC2D40ABBE este livrat în versiune preasamblată, cu șină de inversare a sensului de rotație încorporată, ceea ce ușurează și accelerează semnificativ procesul de instalare. Tensiunea nominală de funcționare a dispozitivului este de 690 V c.a. (în intervalul de frecvență 25-400 Hz), iar curentul nominal de funcționare este de 60 A pentru aplicațiile AC-1 și de 40 A pentru aplicațiile AC-3 și AC-3e (la o temperatură a mediului sub 60 °C și la o tensiune maximă de 440 V). Dispozitivul este capabil să controleze motoare cu puteri diferite: 11 kW (220-230 V), 18,5 kW (380-400 V), 22 kW (415 V, 440 V, 500 V) și 30 kW (660-690 V) pe o rețea de 50 Hz. Este compatibil și cu piața americană, deoarece dispune de date de putere exprimate în cai putere (HP) pentru diferite niveluri de tensiune și faze. Circuitul de comandă este realizat într-o versiune de 24 V CC cu consum redus, ceea ce asigură o funcționare eficientă din punct de vedere energetic. Contactorul dispune de 1 contact NO + 1 contact NC auxiliar și se mândrește cu numeroase funcții de siguranță: tensiunea nominală de rezistență la impulsuri este de 6 kV conform standardului IEC 60947, iar categoria de supratensiune este III. Curentul termic convențional este de 10 A pentru circuitul de semnalizare și de 60 A pentru circuitul principal (la 60 °C). Curentul de pornire Irms este de 140 A CA (circuit de semnalizare), 250 A CC (circuit de semnalizare) și, respectiv, 800 A (circuit principal, la 440 V). Capacitatea nominală de întrerupere este, de asemenea, de 800 A pentru circuitul principal (la 440 V). Dispozitivul are o durată de viață mecanică impresionantă, care permite 6 milioane de cicluri de comutație, în timp ce durata de viață electrică variază în funcție de sarcini: 2 milioane de cicluri la o sarcină de 35 A AC-3, 0,7 milioane de cicluri la o sarcină de 60 A AC-1 și 2 milioane de cicluri la o sarcină de 35 A AC-3e. Frecvența maximă de comutație este de 3600 de comutații/oră la 60 °C. Contactorul are o construcție mecanică robustă, fapt confirmat și de datele privind rezistența la vibrații și șocuri: rezistență la vibrații de 2 Gn în stare deschisă și 4 Gn în stare închisă, precum și rezistență la șocuri de 10 Gn în stare deschisă și 15 Gn în stare închisă. Gradul de protecție IP20 al produsului este adecvat pentru utilizarea în majoritatea mediilor industriale. Dispozitivul este funcțional chiar și în intervale de temperatură extreme: poate fi utilizat la sarcină maximă între -40 și +60 °C, iar la sarcină redusă între 60 și 70 °C; temperatura de depozitare este cuprinsă între -60 și +80 °C. Altitudinea de funcționare este de 0-3000 metri deasupra nivelului mării. Dispozitivul este dotat cu tehnologie bidirecțională de limitare a vârfurilor de tensiune, care protejează componentele electronice împotriva vârfurilor de tensiune. Circuitul de comandă are o gamă largă de tensiuni, ceea ce asigură o aplicabilitate flexibilă. Dimensiunile modelului LC2D40ABBE sunt compacte: 122 mm înălțime, 119 mm lățime și 120 mm adâncime, cu o greutate netă de 2,154 kg.
Schneider Electric TeSys D - LC2D40ABBE - Contactor de inversare D GREEN - 3P 440V 38A 24VDC - Specificații tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină rezistivă
Categorie de utilizare: AC-3, AC-1, AC-3e
Execuție dispozitiv: Preasamblat cu șină de comutare
Parametri tehnici
Descrierea polilor: 3P
Compoziția contactelor polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit principal: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 60 A (< 60 °C) <= 440 V CA - 1 circuit principal
40 A (< 60 °C) <= 440 V CA - 3 circuite principale
40 A (< 60 °C) <= 440 V CA - 3 circuite principale
Puterea motorului
Puterea motorului kW: 11 kW 220...230 V CA 50 Hz
18,5 kW 380...400 V CA 50 Hz
22 kW 415 V CA 50 Hz
22 kW 440 V CA 50 Hz
22 kW 500 V CA 50 Hz
30 kW 660...690 V CA 50 Hz
Comandă și conectori
Tipul circuitului de comandă: CC cu consum redus
Tensiunea circuitului de comandă [Uc]: 24 V DC
Compoziția contactelor auxiliare: 1 NO + 1 NC
Conectare - borne: Circuit de comandă: borne cu șurub, Circuit principal: conectori cu șurub EverLink BTR
Protecție și siguranță
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947
Categorie de supratensiune: III
Grad de protecție IP: IP20 suprafață frontală conform IEC 60529
Mediu de funcționare
Temperatura aerului ambiant pentru funcționare: -40…60 °C
60…70 °C cu reducere a puterii
Temperatura aerului ambiant de depozitare: -60…80 °C
Altitudine de funcționare: 0...3000 m
Caracteristici fizice
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Culoare: Gri (SE GREY 6), Verde (SE GREEN 2)
