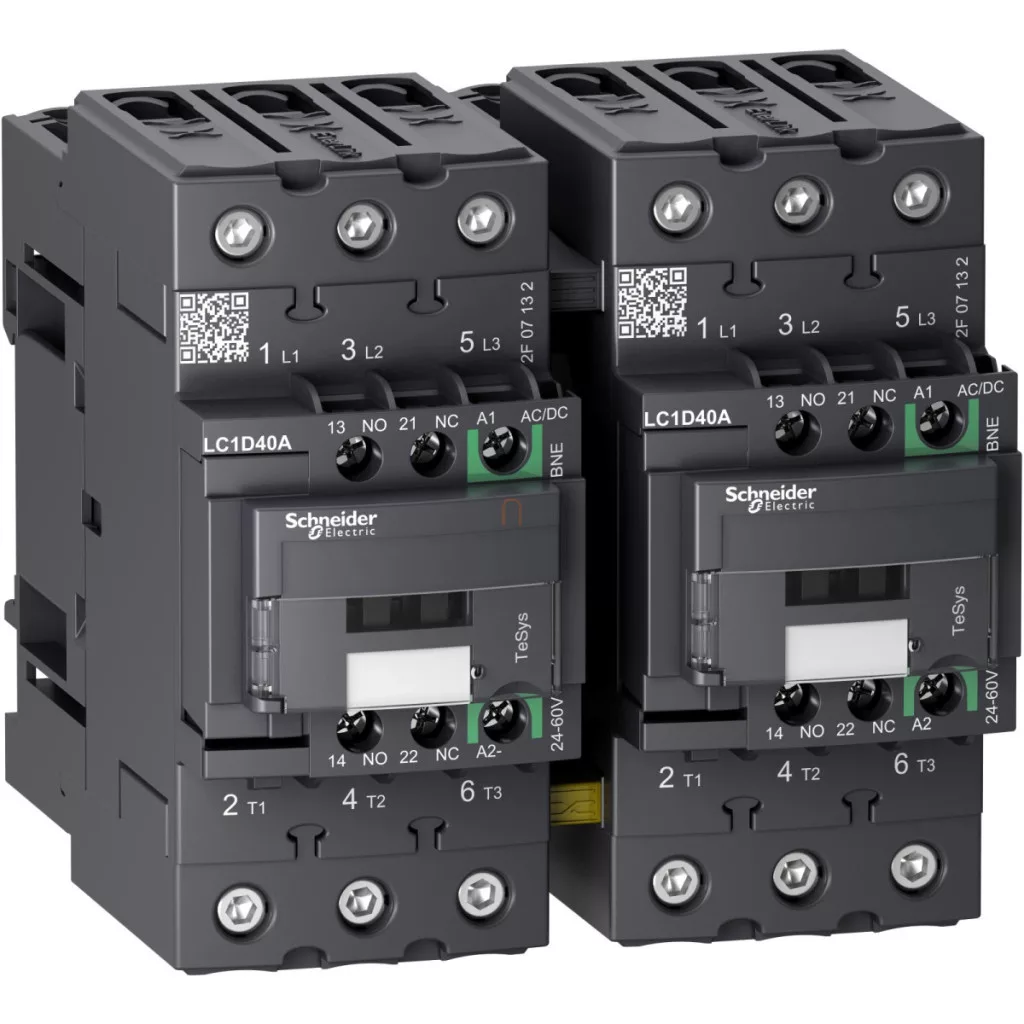

Schneider Electric TeSys Deca Advanced LC2D40ABNE este un contactor de inversare de înaltă calitate, care oferă performanțe și fiabilitate excelente pentru aplicațiile de comandă a motoarelor. Acest model cu 3 poli (3NO) poate fi utilizat până la 440 V, are un curent nominal de 40 A și o tensiune de bobină de 24-60 V CA/CC, fiind astfel extrem de versatil în diverse medii industriale. Familia de contactoare de inversare TeSys Deca Advanced este livrată în versiune preasamblată, cu o bară de distribuție de inversare încorporată, ceea ce reduce semnificativ timpul de instalare și riscul de erori de montare. Conectorii cu șurub EverLink BTR asigură o conexiune electrică stabilă și de lungă durată. Această tehnologie este deosebit de avantajoasă în medii în care conexiunile tradiționale se pot slăbi din cauza vibrațiilor sau a fluctuațiilor de temperatură. Contactorul de tip LC2D40ABNE este de categoria AC-3, fiind potrivit în primul rând pentru pornirea și oprirea motoarelor cu cușcă de poruni, fiind, de asemenea, certificat pentru categoriile AC-1 (sarcină ohmică) și AC-3e. Din punct de vedere al puterii, acoperă o gamă largă: este potrivit pentru controlul motoarelor cu puteri de 11 kW (220-230 V), 18,5 kW (380-400 V), 22 kW (415-500 V) și chiar de până la 30 kW (660-690 V) pe o rețea de 50 Hz. Din punct de vedere tehnic, dispozitivul are caracteristici remarcabile. Tehnologia integrată de bobină de limitare a vârfurilor bidirecțională oferă protecție împotriva supratensiunii. Contactorul are o rezistență mecanică excepțională: oferă o rezistență la vibrații de 2 Gn în stare deschisă și 4 Gn în stare închisă în intervalul 5-300 Hz, iar rezistența la șocuri este de 10 Gn în stare deschisă și 15 Gn în stare închisă pentru o durată de 11 ms. Dispozitivul asigură protecție IP20 la suprafața frontală și poate fi utilizat într-un interval de temperatură cuprins între -40 °C și +60 °C (cu reducerea puterii între 60 și 70 °C). Compoziția contactelor auxiliare ale contactorului este 1NO + 1NC, care sunt comutate mecanic și funcționează și ca contacte oglindă, în conformitate cu standardul IEC 60947-4-1. Frecvența circuitului de semnalizare este de 25-400 Hz, intensitatea minimă a curentului de comutație este de 5 mA, iar tensiunea minimă de comutație este de 17 V. Viteza maximă de funcționare a dispozitivului este de 3600 de cicluri/oră la 60 °C, iar durata de viață mecanică este de 6 milioane de cicluri de comutație. Durata de viață electrică a contactorului este de 2 milioane de cicluri pentru 35 A AC-3 și AC-3e, precum și de 0,7 milioane de cicluri pentru 60 A AC-1, la o tensiune de 440 V. Dimensiunile dispozitivului sunt: 122 mm înălțime, 119 mm lățime și 120 mm adâncime, iar greutatea sa este de 2,154 kg. În ceea ce privește culoarea, acesta este o combinație de gri (SE GREY 6) și verde (SE GREEN 2), care se potrivește cu identitatea vizuală a mărcii Schneider Electric.
Schneider Electric TeSys D - LC2D40ABNE - Contactor de inversare a sensului de rotație GREEN - 3P 440V 40A 24VAC - Specificații tehnice
Specificații tehnice generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină rezistivă
Categorie de utilizare: AC-3, AC-1, AC-3e
Prezentarea dispozitivului: Contactor de inversare de fază preasamblat cu șină conductoare
Contacte și caracteristici electrice
Descrierea polilor: 3P
Compoziția contactelor polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 60 A (sub 60 °C) <= 440 V CA - 1 circuit de putere
40 A (sub 60 °C) <= 440 V CA - 3 circuite de putere
40 A (sub 60 °C) <= 440 V CA-3e pentru circuitul de alimentare
Puterea motorului
Puterea motorului kW: 11 kW la 220...230 V CA 50 Hz
18,5 kW la 380...400 V CA la 50 Hz
22 kW la 415 V CA la 50 Hz
22 kW la 440 V CA la 50 Hz
22 kW la 500 V CA la 50 Hz
30 kW la 660...690 V CA la 50 Hz
Puterea motorului HP (UL / CSA): 3 hp pentru motoare monofazate de 115 V CA la 60 Hz
5 hp pentru motoare monofazate de 230/240 V CA la 60 Hz
10 hp pentru motoare trifazate de 200/208 V CA 60 Hz pentru motoare trifazate
10 CP pentru motoare trifazate de 230/240 V CA 60 Hz
30 CP pentru motoare trifazate de 460/480 V CA 60 Hz
30 CP pentru motoare trifazate de 575/600 V CA 60 Hz pentru motoare trifazate
Circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz CA/CC electronic, CC CA/CC electronic
Tensiunea circuitului de comandă [Uc]: 24...60 V CA 50/60 Hz, 24...60 V CC
Compoziția contactelor auxiliare: 1 NO + 1 NC
Caracteristici tehnice
Rezistență nominală la impulsuri [Uimp]: 6 kV conform IEC 60947
Categoria de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 60 °C) pentru circuitul de semnalizare
60 A (la 60 °C) pentru circuitul de putere
Capacitate nominală de pornire Irms: 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1
250 A pentru circuitul de semnalizare CC conform IEC 60947-5-1
800 A la 440 V pentru circuitul de putere conform IEC 60947
Capacitate nominală de întrerupere: 800 A la 440 V pentru circuitul de putere conform IEC 60947
Caracteristici de funcționare
Timp de funcționare: 55...65 ms închidere, 20...120 ms deschidere (cod de dată >= 17221), 20...80 ms deschidere (cod de dată >= 18011)
Durată de viață mecanică: 6 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Dimensiuni și montare
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Suport de fixare: Șină, Placă
Condiții de mediu
Grad de protecție IP: IP20 suprafață frontală conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -40...60 °C, 60...70 °C cu reducere a puterii
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Altitudine de funcționare: 0...3000 m
Robustețe mecanică: Vibrații cu contactorul deschis: 2 Gn, 5...300 Hz, Vibrații cu contactorul închis: 4 Gn, 5...300 Hz
Șocuri cu contactorul deschis: 10 Gn până la 11 ms, Șocuri cu contactorul închis: 15 Gn până la 11 ms
