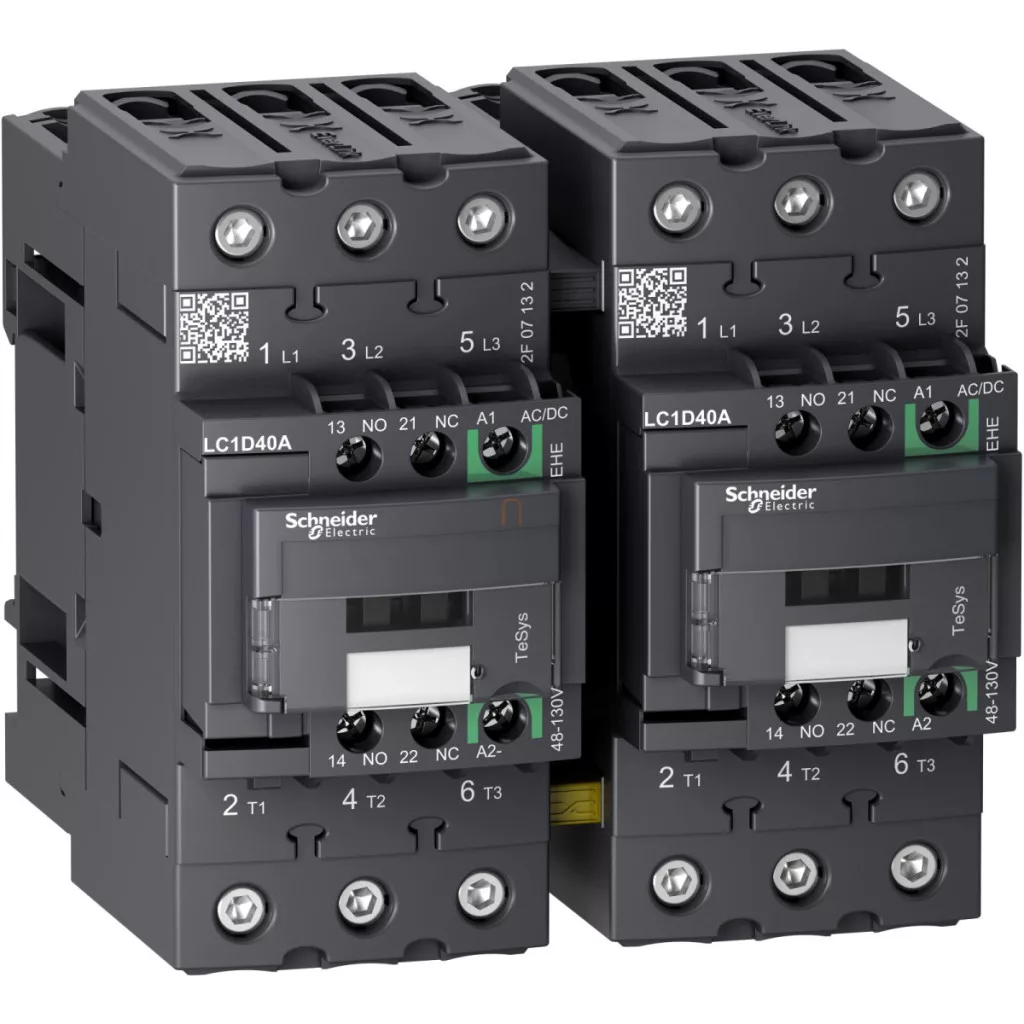

Schneider Electric TeSys Deca Advanced LC2D40AEHE este un contactor profesional de inversare conceput pentru a satisface cerințele aplicațiilor moderne de control al motoarelor industriale. Acest dispozitiv este o alegere excelentă pentru controlul motoarelor trifazate, unde fiabilitatea și durata lungă de viață sunt importante. Ca parte a seriei TeSys Deca Advanced, acest contactor are șine de inversare preasamblate, care facilitează instalarea și reduc timpul de asamblare. Contactorul are 3 poli, 3 contacte NO (normal deschise) în circuitul de alimentare și 1 contact auxiliar NO + 1 NC pentru circuitul de control. Bobina de 48...130 V c.a./c.c. asigură aplicabilitatea universală în diverse sisteme de control. În ceea ce privește parametrii tehnici, LC2D40AEHE oferă performanțe remarcabile. Dispozitivul are un curent nominal de funcționare de 40 A (în categoriile AC-3 și AC-3e) și 60 A (în categoria AC-1) într-o rețea de 440 V. În aplicațiile de control al motoarelor, este potrivit pentru funcționarea motoarelor cu o putere nominală de 11 kW (220-230 V), 18,5 kW (380-400 V), 22 kW (415-500 V) și până la 30 kW (660-690 V) într-o rețea de 50 Hz. Conform standardelor americane, poate fi utilizat cu motoare monofazate de 3 CP (115 V) sau 5 CP (230/240 V) și cu motoare trifazate de 10 CP (200-240 V). Puteri nominale de 30 CP (460/480 V) și 30 CP (575/600 V) în sisteme de 60 Hz. Tehnologia inovatoare de conectare cu șurub EverLink BTR asigură o conexiune excelentă și durabilă, chiar și pentru cabluri cu o secțiune transversală de 1...35 mm². Contactorul direcțional TeSys Deca Advanced LC2D40AEHE are o durată de viață mecanică și electrică excepțională: garantează 6 milioane de cicluri de comutare sub sarcină mecanică, 2 milioane de cicluri în categoriile AC-3 și AC-3e și 0,7 milioane de cicluri în categoria AC-1. Tehnologia bidirecțională de protecție împotriva supratensiunii protejează dispozitivul și circuitele de control împotriva supratensiunii. Dispozitivul are protecție IP20 și poate fi utilizat la temperaturi cuprinse între -40 și +60 °C (cu performanțe reduse între 60 și 70 °C). Designul robust este rezistent la vibrații (2G în poziție deschisă, 4G în poziție închisă) și șocuri mecanice (10G în poziție deschisă, 15G în poziție închisă). LC2D40AEHE este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și IEC 60335-1. Produsul are certificări CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA, asigurând aplicabilitatea sa pe piețele internaționale. Contactorul este disponibil în combinații de culori gri (SE GREY 6) și verde (SE GREEN 2), are dimensiunile 122 x 119 x 120 mm și poate fi montat pe șină sau placă.
Schneider Electric TeSys D - LC2D40AEHE - Contactor direcțional D VERDE - 3P 440V 40A 110VAC date tehnice
Informații generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau componentului: Contactor de schimbare a direcției
Abreviere dispozitiv: LC2D
Design: Schimbare de direcție preasamblată cu montare pe șină
Aplicație
Domeniu de aplicare al contactorului: Controlul motorului, sarcini rezistive
Categorie de utilizare: AC-1, AC-3, AC-3e
Specificații tehnice
Descrierea polilor: 3P
Compoziția contactului polului de alimentare: 3 NO
Tensiune nominală de funcționare: Circuit de alimentare: 690 V c.a. 25...400 Hz
Curent nominal de funcționare: 60 A (< 60 °C) <= 440 V AC-1 circuit de alimentare
40 A (< 60 °C) <= 440 V AC-3 circuit de alimentare
40 A (< 60 °C) <= 440 V AC-3e circuit de alimentare
Puterea motorului kW: 11 kW 220...230 V AC 50 Hz
18,5 kW 380...400 V c.a. 50 Hz
22 kW 415 V c.a. 50 Hz
22 kW 440 V c.a. 50 Hz
22 kW 500 V c.a. 50 Hz
30 kW 660...690 V c.a. 50 Hz
Puterea motorului CP (UL/CSA): 3 CP 115 V c.a. 60 Hz pentru motoare monofazate
5 CP 230/240 V c.a. 60 Hz pentru motoare monofazate
10 CP 200/208 V c.a. 60 Hz pentru motoare trifazate
10 CP 230/240 V c.a. 60 Hz pentru motoare trifazate
30 CP 460/480 V c.a. 60 Hz pentru motoare trifazate
30 CP 575/600 V c.a. 60 Hz pentru motoare trifazate
Tip circuit de comandă: c.a. 50/60 Hz c.a./c.c. electronic
c.c. c.a./c.c. electronic
Tensiune circuit de comandă: 48...130 V c.a. 50/60 Hz
48...130 V c.c. Compoziția contactelor auxiliare: 1 NO + 1 NC Parametri electrici Tensiune nominală de impuls: 6 kV conform IEC 60947 Categorie de supratensiune: III III
Curent termic convențional în aer liber: 10 A (60 °C) pentru circuitele de semnalizare
60 A (60 °C) pentru circuitele de alimentare
Capacitate nominală de comutare Irms: 140 A pentru circuite de semnalizare CA conform IEC 60947-5-1
250 A pentru circuite de semnalizare CC conform IEC 60947-5-1
800 A pentru circuite de alimentare de 440 V conform IEC 60947
Capacitate nominală de întrerupere: 800 A pentru circuite de alimentare de 440 V conform IEC 60947
Curent de rezistență la scurtcircuit: 100 A - 1 s pentru circuite de semnalizare
120 A - 500 ms pentru circuite de semnalizare
140 A - 100 ms pentru circuitele de semnalizare
320 A 40 °C - 10 s pentru circuitele de alimentare
720 A 40 °C - 1 s pentru circuitele de alimentare
72 A 40 °C - 10 min circuit de alimentare
165 A 40 °C - 1 min circuit de alimentare
Valoarea nominală a siguranței corespunzătoare: 10 A gG pentru circuitele de semnalizare conform IEC 60947-5-1
80 A gG <= 690 V pentru circuitele de alimentare de tip 1
80 A gG <= 690 V pentru circuitele de alimentare de tip 2
Impedanță medie: 1,5 mOhm - Ith 60 A 50 Hz pentru circuitele de alimentare
Tensiune nominală de izolație: Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-1
Durată de viață electrică: 2 milioane de cicluri la 35 A AC-3 Ue <= 440 V
0,7 milioane de cicluri la 60 A AC-1 Ue <= 440 V
2 milioane de cicluri la 35 A AC-3e Ue <= 440 V
Disipare de putere pe pol: 2,4 W AC-3
5,4 W AC-1
2,4 W AC-3e
Caracteristici fizice
Panou frontal: Cu capac
Tip de blocare: Mecanic
Suport de montare: Șină, placă
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Greutate netă: 2,154 kg
Culoare: Gri (SE GREY 6), Verde (SE GREEN 2)
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Grad de poluare: 3
Temperatura ambiantă în timpul funcționării: -40...60 °C
60...70 °C cu performanță redusă
Temperatura ambiantă în timpul depozitării: -60...80 °C
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații contactor deschis: 2 Gn, 5...300 Hz
Vibrații cu contactorul închis: 4 Gn, 5...300 Hz
Șocuri cu contactorul deschis: 10 Gn 11 ms
Șocuri cu contactorul închis: 15 Gn 11 ms
