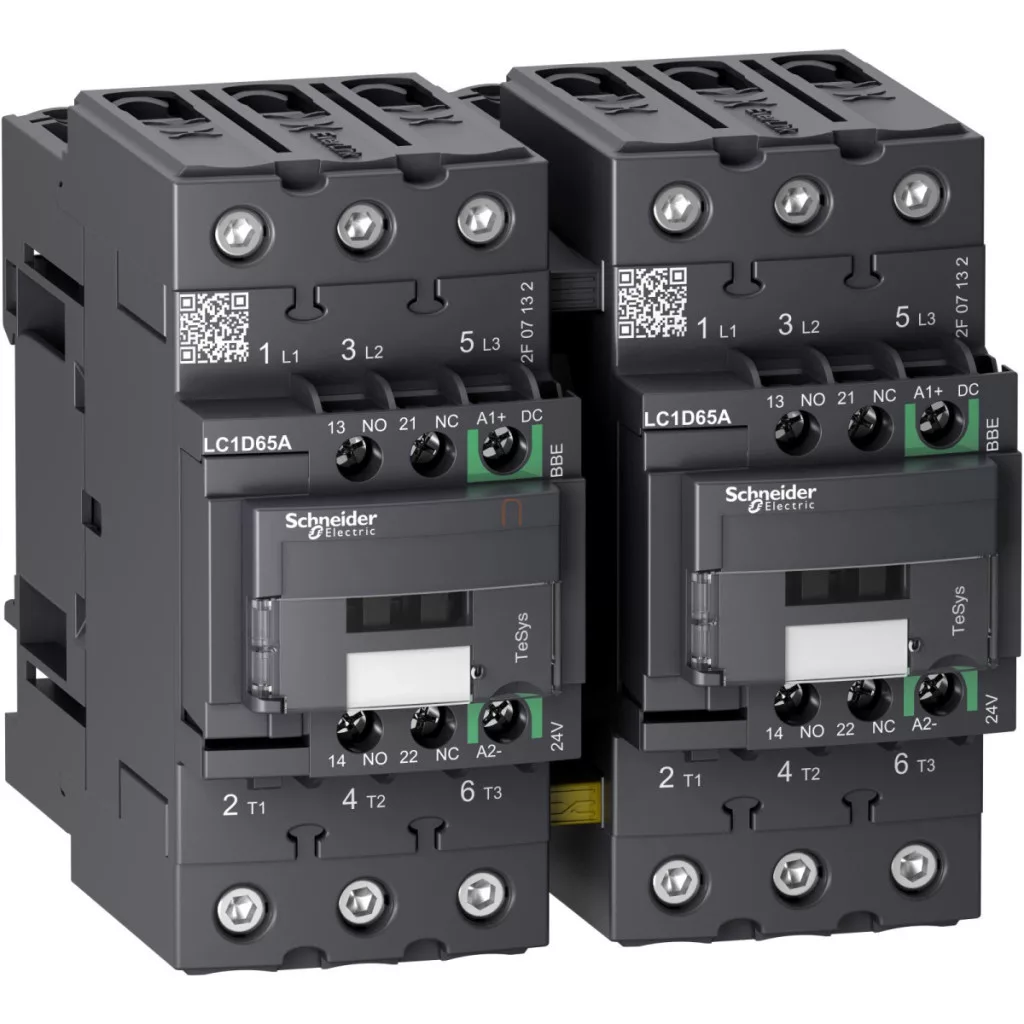

Contactorul de inversare a sensului de rotație de tip LC2D65ABBE, din gama TeSys Deca Advanced a Schneider Electric, este un dispozitiv de comandă industrial de înaltă calitate, conceput special pentru controlul motoarelor și comutarea puterii. Acest contactor cu 3 poli și 3 NO este livrat într-o configurație preasamblată cu șină de putere de inversare, astfel încât poate fi instalat și utilizat imediat. Contactorul LC2D65ABBE poate fi utilizat atât în categoriile de utilizare AC-3, cât și AC-1, ceea ce asigură o versatilitate extraordinară. Din punct de vedere al controlului motorului, acesta poate comuta un curent nominal de lucru de maximum 65 A în aplicații de 440 V AC-3, în timp ce în cazul sarcinilor rezistive (AC-1) poate gestiona un curent de până la 80 A. Echipamentul este adecvat pentru acționarea motoarelor de diferite puteri: la 50 Hz, 18,5 kW (220-230 V), 30 kW (380-400 V) sau chiar până la 37 kW (415-690 V), în timp ce pe piețele nord-americane poate fi utilizat la motoare monofazate de 5-10 CP la 60 Hz și la motoare trifazate de 20-50 CP, în funcție de tensiune. Circuitul de comandă este de tipul cu consum redus de 24 V c.c., ceea ce asigură o funcționare extrem de eficientă din punct de vedere energetic. Are nevoie de o putere de pornire de doar 11,5 W, iar consumul de energie al suportului este de doar 0,5 W. Această tehnologie modernă este combinată cu limitarea de vârf bidirecțională încorporată, care garantează o funcționare sigură și pe termen lung. Produsul dispune de 1 contact auxiliar NO + 1 NC, care sunt comutați mecanic și au funcție de contact oglindit, în conformitate cu standardele IEC 60947-5-1 și IEC 60947-4-1. Contactorul de inversare TeSys Deca Advanced are caracteristici electrice remarcabile: rezistență nominală la tensiune de impuls de 6 kV, tensiune de izolație de 690 V, curent de pornire și oprire de până la 1000 A la o tensiune de 440 V. În ceea ce privește durabilitatea mecanică, contactorul poate efectua 10 milioane de cicluri de comutare, iar durabilitatea electrică este de 1,8 milioane de cicluri în modul AC-3 și 0,5 milioane de cicluri în modul AC-1. Conectorii cu șurub EverLink BTR asigură o conexiune electrică fiabilă, atât pentru cabluri flexibile, cât și pentru cabluri rigide, cu secțiune de 1-35 mm². Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +60 °C (cu reducerea performanței între 60 și 70 °C) și poate fi instalat la altitudini de până la 3000 de metri deasupra nivelului mării. Este extrem de rezistent la impacturi mecanice: are o rezistență la vibrații de 2g în stare deschisă și de 4g în stare închisă în intervalul 5-300 Hz, precum și o rezistență la șocuri de 10g (deschis) și 15g (închis). Contactorul are grad de protecție IP20 pe partea frontală și respectă numeroase standarde internaționale, inclusiv EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1 și IEC 60335-1, precum și de certificările CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA.
Schneider Electric TeSys D - LC2D65ABBE - Contactor de inversare D GREEN - 3P 440V 50A 24VDC - Specificații tehnice
Caracteristici generale
Denumire produs: TeSys Deca Advanced
Tipul produsului: Contactor de inversare a sensului de rotație
Denumire scurtă a produsului: LC2D
Aplicație: Comanda motorului, Sarcină rezistivă
Categorie de utilizare: AC-3, AC-1
Execuție: Bară de comutare preasamblată
Caracteristici electrice
Poli: 3P
Configurație contacte de putere: 3 NO
Tensiune nominală de funcționare: 690 V CA 25...400 Hz
Curent nominal de funcționare: 80 A (sub 60°C) categoria AC-1, 65 A (sub 60°C) categoria AC-3
Putere motor: 18,5 kW (220...230 V CA 50 Hz), 30 kW (380...400 V CA 50 Hz), 37 kW (415...690 V CA 50 Hz)
Puterea motorului (UL/CSA): 5 CP (115 V CA 60 Hz) monofazat, 10 CP (230/240 V CA 60 Hz) monofazat, 20 CP (200/208 V CA 60 Hz) trifazat, 40 CP (460/480 V CA 60 Hz) trifazic, 50 CP (575/600 V c.a. 60 Hz) trifazic
Circuit de comandă
Tipul circuitului de comandă: c.c. cu consum redus
Tensiunea circuitului de comandă: 24 V DC
Contacte auxiliare: 1 NO + 1 NC
Tehnologie de bobinare: Limitator de vârf bidirecțional încorporat
Putere de pornire: 11,5 W (la 20 °C)
Consum de putere în regim de menținere: 0,5 W (la 20 °C)
Parametri electrici
Rezistență nominală la tensiune de impuls: 6 kV (conform IEC 60947)
Tensiune de izolație: 690 V (circuit de putere), 690 V (circuit de semnal)
Curent termic convențional în aer liber: 10 A (la 60 °C) pentru circuitul de semnal, 80 A (la 60 °C) pentru circuitul de putere
Capacitate nominală de închidere: 1000 A la 440 V pentru circuitul de putere
Capacitate nominală de întrerupere: 1000 A la 440 V pentru circuitul de putere
Clasificare siguranță: 125 A gG ≤ 690 V tip de coordonare 1, 125 A gG ≤ 690 V tip de coordonare 2
Durată de viață electrică: 1,8 milioane de cicluri (57 A AC-3, ≤ 440 V), 0,5 milioane de cicluri (80 A AC-1, ≤ 440 V)
Caracteristici mecanice
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 3600 de cicluri/oră (la 60 °C)
Robustețe mecanică: Vibrații: 2 g (deschis), 4 g (închis), 5...300 Hz; Șoc: 10 g (deschis), 15 g (închis) 11 ms
Dimensiuni (L x l x h): 122 x 119 x 120 mm
Grad de protecție: IP20 panou frontal (conform IEC 60529)
Parametri de mediu
Temperatura mediului: -40...60°C (60...70°C cu reducere a puterii)
Temperatură de depozitare: -60...80°C
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la flacără: V1 (conform UL 94)
Certificări și standarde
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
Conexiuni
Conexiuni de putere: Conectori cu șurub EverLink BTR, pentru cabluri flexibile sau rigide de 1...35 mm²
Conexiuni pentru circuitul de comandă: Cleme cu șurub, pentru cabluri flexibile sau rigide de 1...4 mm² pentru cabluri flexibile sau rigide
Cuplu de strângere: Circuit de comandă: 1,7 Nm, Circuit de putere: 5-8 Nm (în funcție de dimensiunea cablului)
