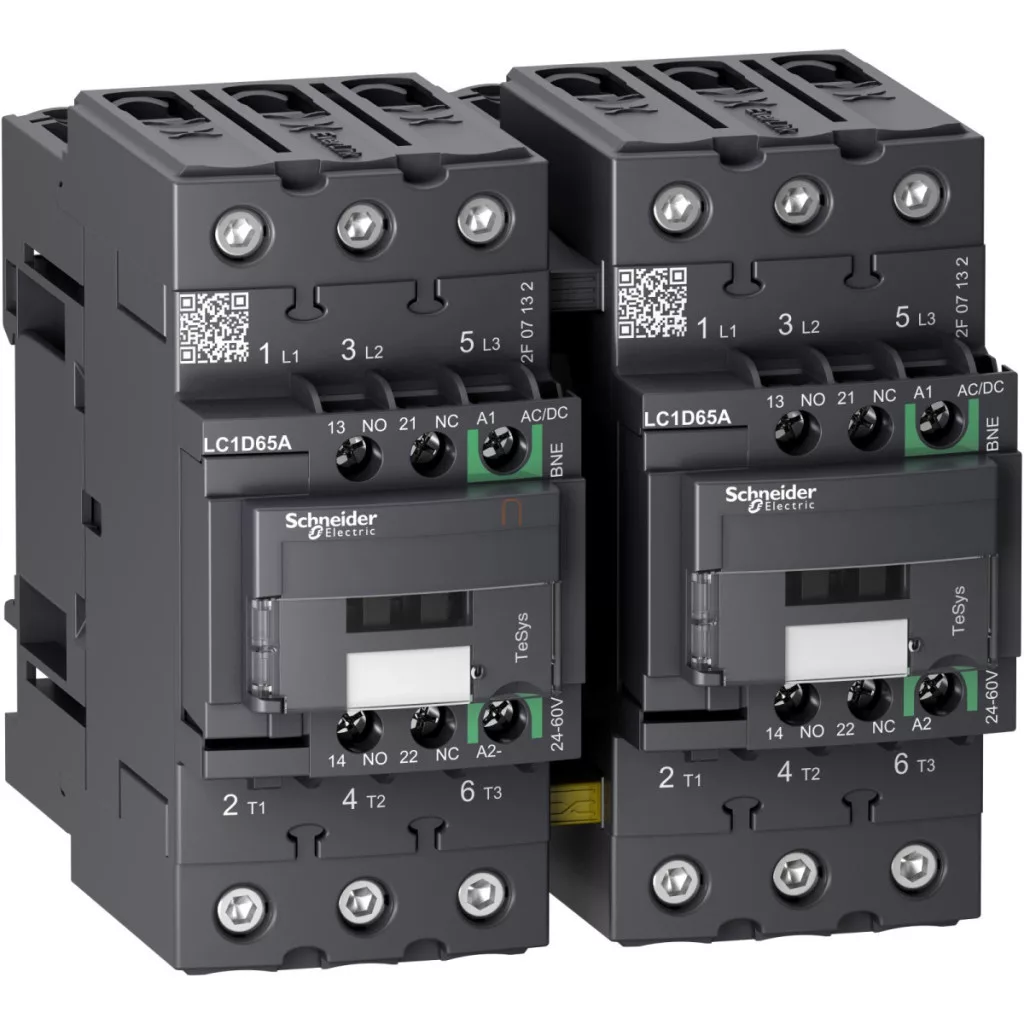

Schneider Electric TeSys Deca Advanced LC2D65ABNE este un contactor de inversare a sensului de rotație de înaltă calitate, conceput pentru aplicații industriale profesionale. Ca parte a gamei de produse TeSys, acest dispozitiv reprezintă un element esențial pentru controlul fiabil al motoarelor și comutarea puterii, în special în medii în care este necesară o inversare frecventă a sensului de rotație. Contactorul de inversare a sensului de rotație LC2D65ABNE are o configurație cu 3 poli (3NO) și este livrat cu o șină de inversare a sensului de rotație preinstalată, ceea ce facilitează semnificativ instalarea. Dispozitivul aparține categoriei de utilizare AC-3/3e și poate fi utilizat la o tensiune maximă de 440 V, cu un curent nominal de 65 A. Circuitul său de comandă este extrem de flexibil, deoarece poate funcționa în intervalul de tensiune de 24-60 V CA/CC, ceea ce asigură compatibilitatea într-o gamă largă de domenii de aplicare. Conectorii inovatori cu șurub EverLink BTR garantează o siguranță sporită și o conexiune electrică mai fiabilă. Contactorul poate comuta motoare cu puteri de: 18,5 kW (220-230 V/50 Hz), 30 kW (380-400 V/50 Hz), 37 kW (415-690 V/50 Hz). Conform standardelor americane, acesta poate acționa chiar și motoare de până la 50 CP pe o rețea de 575/600 V c.a. Dispozitivul poate fi solicitat până la o intensitate a curentului de 80 A în modul de funcționare AC-1 (sarcină rezistivă). Compoziția contactului auxiliar este 1NO + 1NC, care este conectat mecanic la contactele principale și asigură, de asemenea, o conexiune în oglindă în conformitate cu standardul IEC 60947-4-1. Contactorul dispune de o tehnologie integrată de limitare a vârfurilor bidirecționale, care protejează circuitul de comandă împotriva supratensiunilor. TeSys Deca Advanced LC2D65ABNE are o durabilitate mecanică remarcabilă, durata de viață ajungând la 10 milioane de cicluri de comutare. Durata de viață electrică este de 1,8 milioane de cicluri în categoria 57A AC-3 și de 0,5 milioane de cicluri în categoria 80A AC-1. Are un grad de protecție IP20 în partea frontală și poate funcționa la temperaturi ambientale cuprinse între -40 °C și +60 °C (cu reducerea puterii între 60 și 70 °C). Contactorul are o rezistență excelentă la vibrații: 2G în stare deschisă, 4G în stare închisă, în intervalul de frecvență 5-300 Hz. Rezistența la șocuri este de 10G în stare deschisă și de 15G în stare închisă, pentru o durată de 11 ms. Dimensiuni: 122 mm înălțime, 119 mm lățime și 120 mm adâncime. Poate fi montat pe șină sau pe placă și dispune de un sistem de blocare mecanică pentru o funcționare sigură.
Schneider Electric TeSys D - LC2D65ABNE - Contactor de inversare a sensului de rotație GREEN - 3P 440V 65A 24VAC - Specificații tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-1, AC-3
Configurație dispozitiv: Cu șină de comutare preasamblată
Caracteristici electrice
Descrierea polilor: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V CA 25...400 Hz
Curent nominal de funcționare [Ie]: 80 A (la 60°C) max. 440 V CA - 1 circuit de curent puternic
Curent nominal de funcționare [Ie]: 65 A (la 60 °C) max. 440 V CA - 3 circuite de putere
Puterea motorului (kW): 18,5 kW la 220...230 V CA la 50 Hz
Puterea motorului (kW): 30 kW la 380...400 V CA la 50 Hz
Puterea motorului (kW): 37 kW la 415...690 V CA la 50 Hz
Puterea motorului (CP) (UL / CSA): 5 CP pentru motoare monofazate de 115 V CA 60 Hz
Puterea motorului (CP) (UL / CSA): 10 CP pentru motoare monofazate de 230/240 V CA 60 Hz
Puterea motorului (CP) (UL / CSA): 20 CP pentru motoare trifazate de 200/208 V CA 60 Hz
Puterea motorului (CP) (UL / CSA): 20 LE pentru motoare trifazate de 230/240 V CA 60 Hz
Puterea motorului (LE) (UL / CSA): 40 LE pentru motoare trifazate de 460/480 V CA 60 Hz
Puterea motorului (LE) (UL / CSA): 50 CP pentru motoare trifazate de 575/600 V CA 60 Hz
Circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz CA/CC electronic
Tipul circuitului de comandă: DC AC/DC electronic
Tensiune circuit de comandă [Uc]: 24...60 V CA 50/60 Hz
Tensiune circuit de comandă [Uc]: 24...60 V DC
Compoziția contactelor auxiliare: 1 NO + 1 NC
Caracteristici mecanice
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Tipul de blocare: Mecanic
Mod de montare: Șină, Placă
Condiții de mediu
Grad de protecție IP: IP20 parte frontală, conform IEC 60529
Temperatura mediului de funcționare: -40...60 °C
Temperatură de funcționare: 60...70 °C cu reducere a puterii
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Standarde și certificate
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări de produs: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
