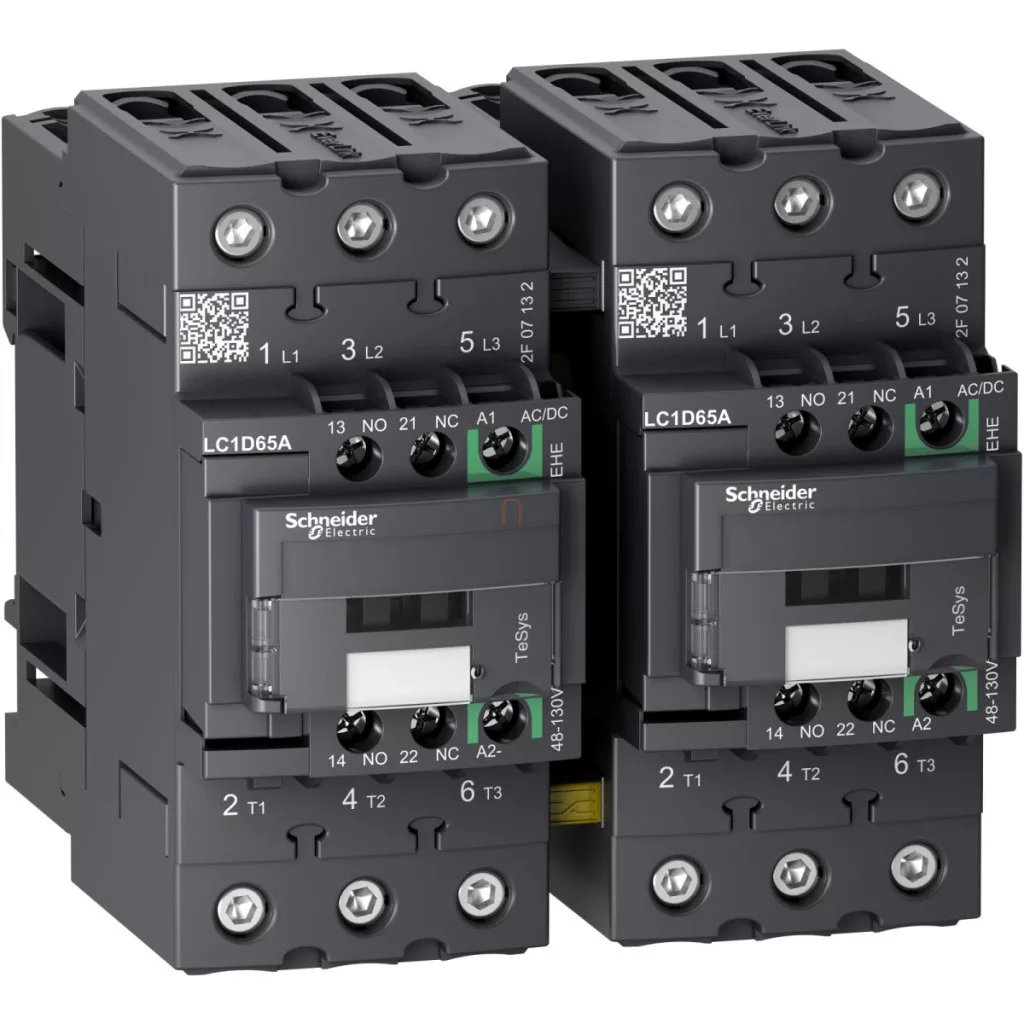

Contactorul de inversare a sensului de rotație Schneider Electric TeSys Deca Advanced LC2D65AEHE este un dispozitiv de comutare electric profesional, de înaltă calitate, conceput special pentru aplicații de comandă a motoarelor și sarcini rezistive. Acest dispozitiv cu 3 poli dispune de 3 contacte de curent puternic NO (deschise în poziția inițială) și este livrat în variantă preasamblată, cu bară de comutare încorporată, astfel încât poate fi instalat imediat. Contactorul LC2D65AEHE are un curent nominal de funcționare de 65 A în categoria AC-3 până la o tensiune de 440 V, în timp ce în aplicații AC-1 poate suporta o sarcină de până la 80 A în același interval de tensiune. Acoperă un spectru extrem de larg în ceea ce privește puterea motorului: 18,5 kW la 220-230 V, la 380-400 V 30 kW, iar de la 415 V până la 690 V este adecvat pentru controlul motoarelor cu o putere de 37 kW. Este remarcabil și în ceea ce privește valorile de putere (HP) utilizate pe piețele nord-americane: la motoarele monofazate, la 115 V 5 HP, până la 10 HP la 230/240 V, iar pentru motoarele trifazate, până la 20 HP la 200/208 V și 230/240 V, până la 40 HP la 460/480 V și până la 50 HP la 575/600 V. Circuitul de comandă al modelului LC2D65AEHE este acționat de o bobină electronică care funcționează într-un interval de 48-130 V CA/CC și este prevăzută cu o limitare de vârf bidirecțională integrată. Acest interval larg de tensiune de comandă asigură o flexibilitate extraordinară în timpul instalării. Contactorii auxiliari ai contactorului sunt disponibili în configurația 1 NO + 1 NC și sunt conectați mecanic la contactorii principali (mechanically linked), având, de asemenea, funcția de contact oglindă (mirror contact) conform standardului IEC 60947-4-1. Circuitul de semnal funcționează în intervalul de frecvență 25-400 Hz, curentul minim de comutație este de 5 mA, iar tensiunea minimă de comutație este de 17 V. Acest model din seria TeSys Deca Advanced este dotat cu conectori cu șurub EverLink BTR, care asigură o conexiune excelentă. La circuitul de alimentare se pot conecta cabluri flexibile sau rigide de 1x1-35 mm² sau 2x1-25 mm², iar la circuitul de comandă se pot utiliza cabluri cu secțiune de 1-4 mm². Contactorul are grad de protecție IP20 pe panoul frontal și poate fi utilizat la o temperatură a mediului de -40...60 °C la sarcină maximă, iar între 60 și 70 °C la sarcină redusă. Durabilitatea mecanică este remarcabilă: 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,8 milioane de cicluri în categoria AC-3 și de 0,5 milioane de cicluri în categoria AC-1. Modelul LC2D65AEHE respectă numeroase standarde și certificări internaționale, printre care: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1, precum și certificările CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA. Dimensiunile sale sunt compacte: 122 mm înălțime, 119 mm lățime și 120 mm adâncime, cu o greutate de 2,174 kg. Culorile disponibile sunt gri (SE GREY 6) și verde (SE GREEN 2), care reprezintă marca noii game de produse mai durabile a Schneider Electric.
Schneider Electric TeSys D - LC2D65AEHE - Contactor de inversare D GREEN - 3P 440V 65A 110VAC - Specificații tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-1, AC-3
Caracteristici ale dispozitivului: Bară de comutare preasamblată
Specificații tehnice
Descrierea polilor: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V CA 25...400 Hz
Curent nominal de funcționare: 80 A (sub 60 °C) la maximum 440 V CA-1 pentru circuitul de curent puternic
Curent nominal de funcționare: 65 A (sub 60 °C) la maximum 440 V CA-3 în cazul circuitului de curent puternic
Puterea motorului
Puterea motorului kW: 18,5 kW la 220...230 V CA 50 Hz
Puterea motorului kW: 30 kW 380...400 V CA 50 Hz
Puterea motorului kW: 37 kW 415 V CA 50 Hz
Puterea motorului kW: 37 kW la 440 V CA 50 Hz
Puterea motorului kW: 37 kW la 500 V CA 50 Hz
Puterea motorului kW: 37 kW la 660...690 V CA 50 Hz
Puterea motorului HP (UL/CSA): 5 HP la 115 V CA 60 Hz pentru motoare monofazate
Puterea motorului HP (UL/CSA): 10 HP la 230/240 V CA 60 Hz pentru motoare monofazate
Puterea motorului HP (UL/CSA): 20 CP la 200/208 V c.a. 60 Hz pentru motoare trifazate
Putere motor CP (UL/CSA): 20 CP la 230/240 V c.a. 60 Hz pentru motoare trifazate
Putere motor CP (UL/CSA): 40 CP pentru motoare trifazate la 460/480 V CA 60 Hz
Puterea motorului CP (UL/CSA): 50 CP pentru motoare trifazate la 575/600 V CA la 60 Hz pentru motoare trifazate
Circuit de comandă
Tipul circuitului de comandă: CA 50/60 Hz electronic CA/CC, CC electronic CA/CC
Tensiunea circuitului de comandă: 48...130 V CA 50/60 Hz, 48...130 V DC
Compoziția contactului auxiliar: 1 NO + 1 NC
Caracteristici electrice
Tensiune nominală de rezistență la impuls: 6 kV conform IEC 60947
Categorie de supratensiune: III
Curent termic convențional în aer liber: 10 A (la 60 °C) pentru circuitul de semnalizare, 80 A (la 60 °C) pentru circuitul de putere
Capacitate nominală de pornire Irms: 140 A pentru circuitul de semnal AC conform IEC 60947-5-1, 250 A pentru circuitul de semnal DC conform IEC 60947-5-1, 1000 A la 440 V pentru circuitul de putere conform IEC 60947
Capacitate nominală de întrerupere: 1000 A la 440 V pentru circuitele de curent puternic conform IEC 60947
Alte caracteristici
Impedanță medie: 1,5 mOhm - Ith 80 A la 50 Hz în circuit de curent puternic
Durată de viață electrică: 1,8 milioane de cicluri la 57 A AC-3 Ue <= 440 V
Durată de viață electrică: 0,5 milioane de cicluri la 80 A AC-1, Ue <= 440 V
Disipare de putere pe pol: 9,6 W AC-1, 6,3 W AC-3
Caracteristici fizice
Panou frontal: Da
Tipul de blocare: Mecanică
Suport de montare: Șină, Placă
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Standarde și certificări
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC 60335-1
Certificări ale produsului: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping), UKCA
Caracteristici de mediu
Grad de protecție IP: IP20 față conform IEC 60529
Grad de poluare: 3
Temperatură de funcționare: -40...60 °C, 60...70 °C cu reducerea puterii
Temperatura de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
