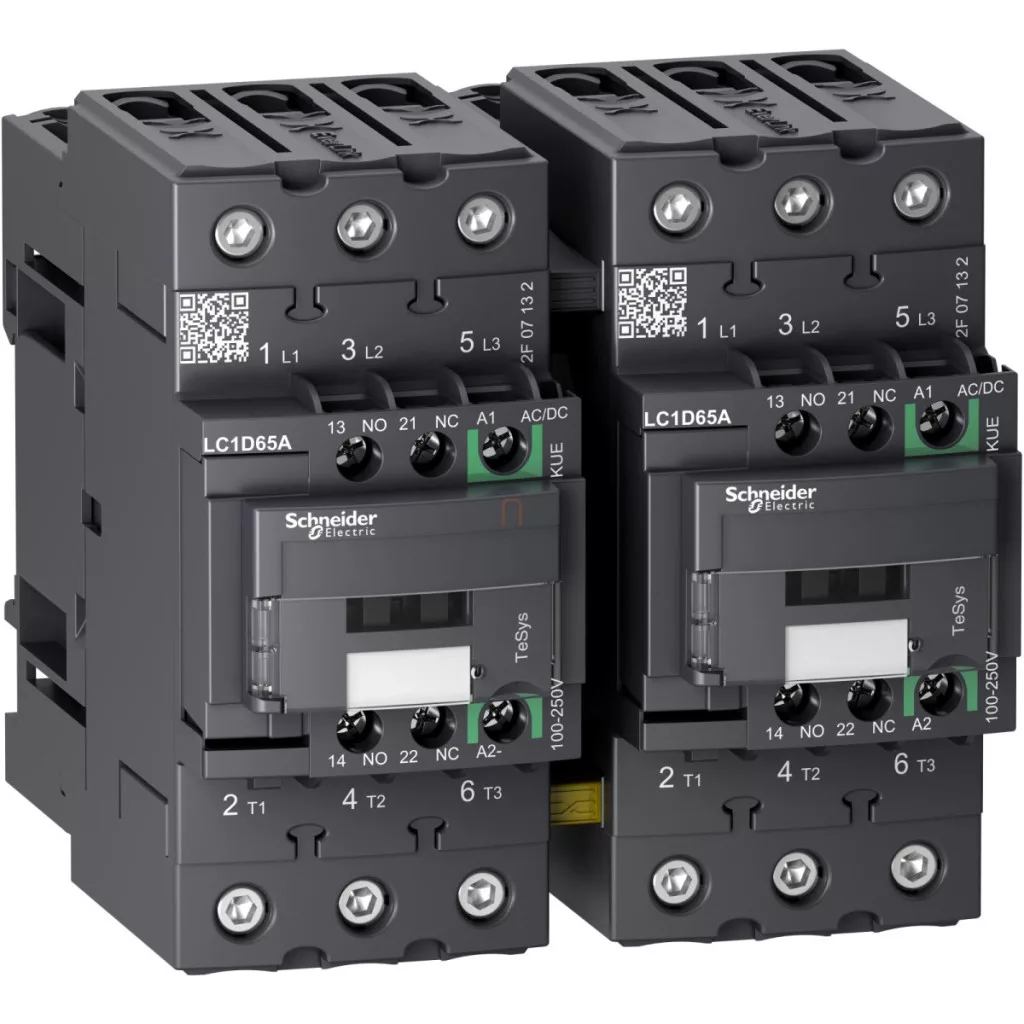

Schneider Electric TeSys Deca Advanced LC2D65AKUE este un contactor profesional de inversare a sensului de rotație, care oferă performanțe remarcabile într-o gamă largă de aplicații industriale. Acest produs a fost conceput special pentru controlul motoarelor și sarcini rezistive și este livrat într-o configurație preasamblată, cu șină de conductoare pentru inversarea sensului de rotație. TeSys Deca Advanced LC2D65AKUE este un contactor trifazat (3P) cu 3 contacte NO, care este perfect potrivit pentru aplicații din categoriile AC-3 și AC-1. Circuitul său de putere poate funcționa la o tensiune de până la 690 V CA 25...400 Hz și poate gestiona o intensitate a curentului de 65 A în aplicații AC-3, respectiv 80 A în aplicații AC-1, ambele la o temperatură sub 60 °C. Produsul a fost proiectat pentru controlul motoarelor cu puteri diferite: de la 18,5 kW (220...230 V CA 50 Hz) până la 37 kW (660...690 V CA 50 Hz). Puterea conform standardelor americane este de 5-10 cai putere pentru motoarele monofazate și de 20-50 cai putere pentru cele trifazate, în funcție de tensiune. Circuitul de comandă asigură o utilizare universală în intervalul de tensiune de 100...250 V CA/CC. LC2D65AKUE dispune de o limitare bidirecțională a vârfurilor de tensiune încorporată în tehnologia bobinei, ceea ce asigură o funcționare mai fiabilă și o durată de viață mai lungă. Configurația contactului auxiliar este 1 NO + 1 NC, care corespunde standardului IEC 60947-5-1 și funcționează și ca contact de reflexie conform IEC 60947-4-1. Produsul poate gestiona un curent de comutație de minimum 5 mA și o tensiune de comutație de 17 V în circuitul de semnalizare. Din punct de vedere tehnic, produsul are o rezistență nominală la tensiune de impuls de 6 kV, aparține categoriei de supratensiune III și asigură un curent termic de 80 A măsurat în aer liber în circuitul de putere. Durabilitatea mecanică a LC2D65AKUE este remarcabilă, fiind proiectat pentru 10 milioane de cicluri de comutare și asigurând o viteză de funcționare de până la 3600 de comutări/oră la 60 °C. Nivelul de protecție al produsului este IP20 pe suprafața frontală și este funcțional într-un interval larg de temperaturi (-40...60 °C, respectiv 60...70 °C cu sarcină redusă). Din punct de vedere al designului fizic, dimensiunile contactorului sunt de 122 mm înălțime, 119 mm lățime și 120 mm adâncime, iar greutatea sa este de 2,174 kg. Montarea modelului LC2D65AKUE este flexibilă, putând fi fixat atât pe șină, cât și pe placă. Conectările se realizează cu borne cu șurub pentru circuitul de comandă și cu conectori cu șurub EverLink BTR pentru circuitul de putere, care acceptă diferite dimensiuni și tipuri de cabluri. Produsul a fost testat și certificat conform mai multor standarde internaționale, inclusiv standardele IEC, EN, UL, CSA, și deține certificări CCC, CSA, EAC, UL, KC, DNV-GL, LROS și UKCA.
Schneider Electric TeSys D - LC2D65AKUE - Contactor de inversare D GREEN - 3P 440V 65A 200VAC - Specificații tehnice
Caracteristici generale
Denumirea produsului: TeSys Deca Advanced
Tipul produsului sau al componentei: Contactor de inversare
Denumire scurtă a dispozitivului: LC2D
Aplicație contactor: Comanda motorului, Sarcină ohmică
Categorie de utilizare: AC-3, AC-1
Execuție dispozitiv: Preasamblat cu șină conductoare de comutare
Caracteristici poli
Descriere poli: 3P
Compoziția contactelor polilor de putere: 3 NO
Caracteristici de putere
[Ue] tensiune nominală de funcționare: Circuit de putere: 690 V CA 25...400 Hz
[Ie] curent nominal de funcționare: 80 A (la < 60 °C) <= 440 V CA pentru circuitul de putere 1
65 A (la < 60 °C) <= 440 V CA pentru circuitul de putere 3
Puterea motorului kW: 18,5 kW la 220...230 V CA la 50 Hz
30 kW la 380...400 V CA la 50 Hz
37 kW la 415 V CA la 50 Hz
37 kW la 440 V CA la 50 Hz
37 kW la 500 V CA la 50 Hz
37 kW la 660...690 V CA la 50 Hz
Puterea motorului HP (UL / CSA): 5 hp la 115 V CA 60 Hz pentru motoare monofazate
10 hp la 230/240 V CA 60 Hz pentru motoare monofazate
20 hp la 200/208 V CA la 60 Hz pentru motoare trifazate
20 CP la 230/240 V CA la 60 Hz pentru motoare trifazate
40 CP la 460/480 V CA la 60 Hz pentru motoare trifazate
50 CP la 575/600 V CA la 60 Hz pentru motoare trifazate
Caracteristici de control și protecție
Tipul circuitului de control: CA 50/60 Hz CA/CC electronic
CC CA/CC electronic
Tensiunea circuitului de comandă [Uc]: 100...250 V CA 50/60 Hz
100...250 V CC
Compoziția contactelor auxiliare: 1 NO + 1 NC
Tehnologia bobinelor: Limitator de vârf bidirecțional încorporat
Grad de protecție: IP20 față
Temperatură de funcționare: -40...60 °C
60...70 °C cu reducere a puterii
Caracteristici mecanice
Durabilitate mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Înălțime: 122 mm
Lățime: 119 mm
Adâncime: 120 mm
Suport de montare: Șină, Placă
Conexiuni - borne: Circuit de comandă: borne de strângere cu șurub
Circuit de putere: Conectori cu șurub EverLink BTR
Standarde și certificări
Standarde: EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Certificări de produs: CCC, CSA, EAC, UL, KC, DNV-GL, LROS, UKCA
