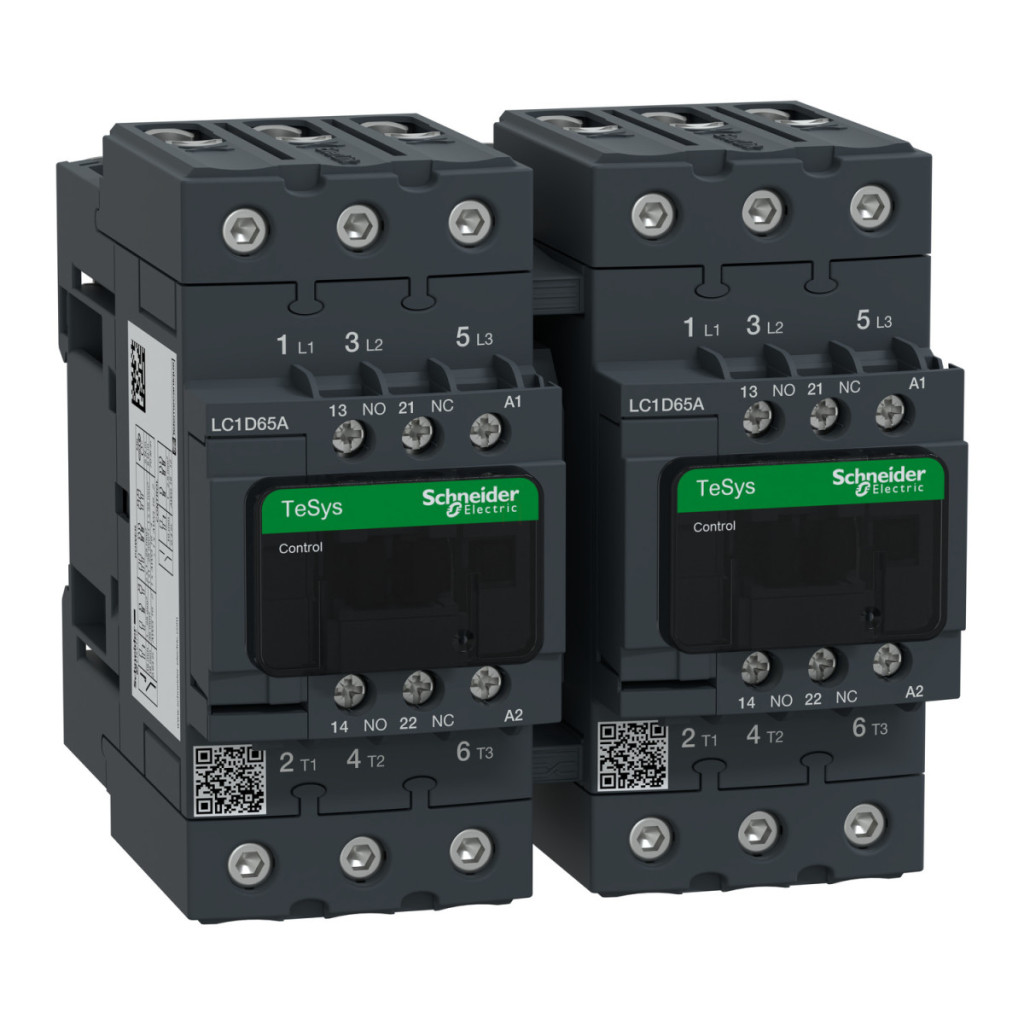

Comutator magnetic cu 3 poli pentru schimbarea direcției Everlink (AC3, 400V 65A), tek. 200V AC 50/60Hz LC2D65AL7 Schneider
\nReleu de protecție cu schimbare de direcție TeSys LC2-D, 3 poli, AC-3 440 V 65A, bobină 200 V AC. Familie de produse: TeSys - denumirea produsului: TeSys D - denumirea scurtă a dispozitivului: LC2D - aplicația comutatorului magnetic: încărcare rezistivă, control motor - categoria de utilizare: AC-1, AC-3 - descrierea dispozitivului: comutator de direcție asamblat în fabrică cu bară colectoare pentru sarcini grele - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - curent nominal de funcționare: 65 A (<= 60 °C) -<= 440 V c.a. AC-3 pentru circuitul principal, 80 A (<= 60 °C) -<= 440 V c.a. AC-1 pentru circuitul principal - puterea motorului kW: 18,5 kW -220...230 V c.a. 50/60 Hz, 30 kW -380...400 V c.a. 50/60 Hz, 37 kW -415...440 V c.a. 50/60 Hz, 37 kW -500 V c.a. 50/60 Hz, 37 kW -660...690 V c.a. 50/60 Hz - puterea motorului HP: 10 HP -230/240 V c.a. 50/60 Hz pentru motoare monofazate, 20 HP -200/208 V c.a. 50/60 Hz pentru motoare trifazate, 20 CP - 230/240 V c.a. 50/60 Hz pentru motoare trifazate, 40 CP - 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 5 CP - 115 V c.a. 50/60 Hz pentru motoare monofazate, 50 CP - 575/600 V CA 50/60 Hz pentru motoare trifazate - compoziție contact suplimentar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 80 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 1000 A -440 V pentru circuitul principal conform IEC 60947, 140 A CA pentru circuitul de semnal este conform cu IEC 60947-5-1, 250 A CC pentru circuitul de semnal este conform cu IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 110 A <= 40 °C 10 min circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 260 A <= 40 °C 1 min circuit principal, 520 A <= 40 °C 10 s circuit principal, 900 A <= 40 °C 1 s circuit principal - dimensionarea siguranței conectate: 10 A gG pentru circuitul de semnalizare este conform cu IEC 60947-5-1, 125 A gG -<= 690 V tip de coordonare 1, circuit principal în cazul coordonării, 125 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V certificări circuit principal CSA, 600 V certificări circuit principal UL, 600 V certificări circuit de semnalizare CSA, 600 V certificări circuit de semnalizare UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 1,4 milioane de cicluri la 80 A AC-1 Ue <= 440 V, 1,45 milioane de cicluri la 65 A AC-3 Ue <= 440 V - pierdere de putere pe pol: 6,3 W AC-3, 9,6 W AC-1 - capac de protecție: cu, cu - tip de blocare: mecanic - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: CCC, CSA, GOST, UL - tip de conectare: circuit principal: terminale cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: terminale cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: terminale cu șurub EverLink BTR 1 cablu 1...35 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: terminale cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: terminale cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: terminale cu șurub EverLink BTR 2 cabluri 1...25 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: cleme cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: cleme cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: terminale cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 5 N.m - cu conectori cu șurub EverLink BTR - cablu 1...25 mm² hexagonal 4 mm, circuit principal: 8 N.m - cu conectori cu șurub EverLink BTR - cablu 25...35 mm² hexagonal 4 mm, circuit de control: 1,7 N.m - cu cleme cu șurub - șurubelniță nr. 2. Philips, circuit de control: 1,7 N.m - cu cleme cu șurub - șurubelniță Ø 6 mm placă - timp de funcționare: 12...26 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 6 Mcycles. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic cu 3 poli pentru schimbarea direcției Everlink (AC3, 400 V 65 A), nominal 200 V c.a. 50/60 Hz
