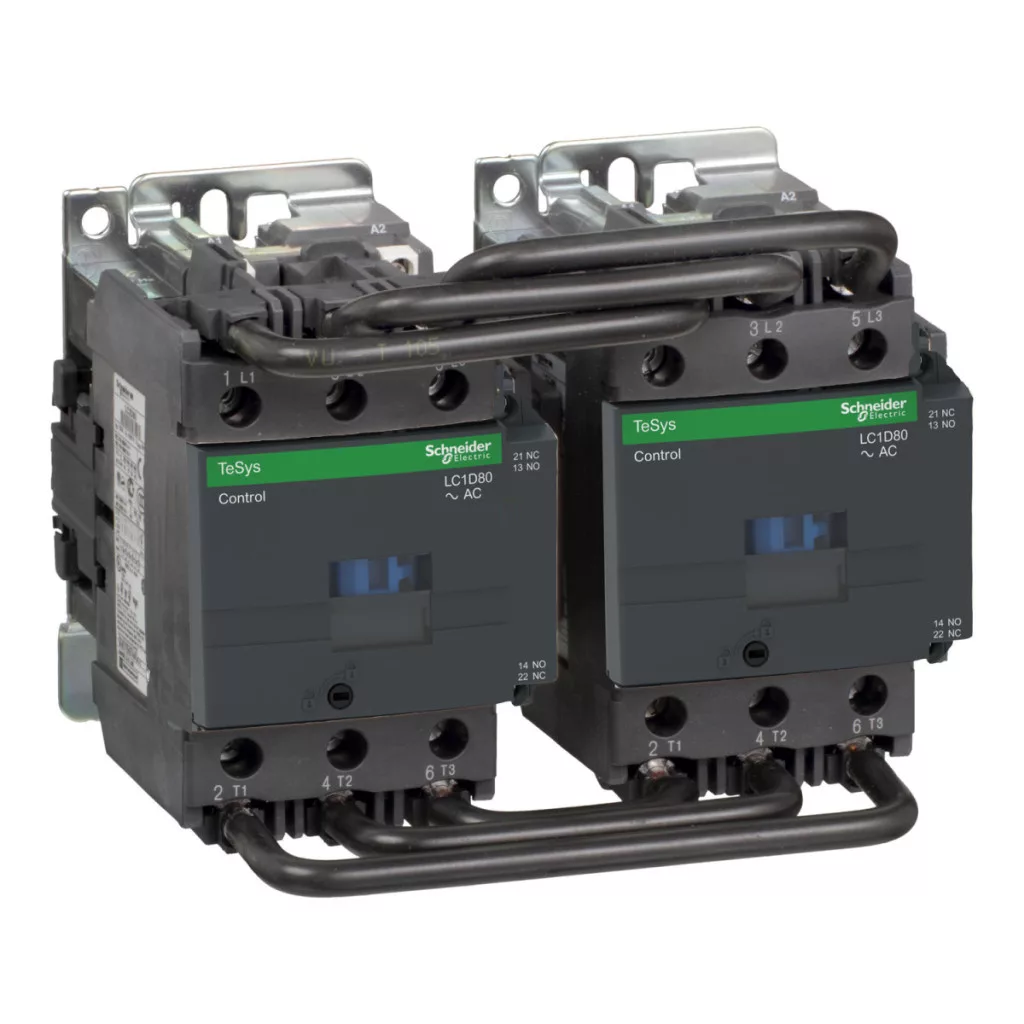

Invertor de fază, 37 kW/80 A (400 V, AC3), racord cu șuruburi, 1Z+1NY, Bobină: 230 V CA, LC2D80P7 Schneider
Relé de protecție pentru comutator de direcție TeSys LC2-D, tripolar, CA-3 440 V 80 A, bobină 230 V CA. Gamă de produse: TeSys - denumirea produsului: TeSys D - denumirea scurtă a dispozitivului: LC2D - aplicație comutator magnetic: sarcină rezistivă, comandă motor - categorie de utilizare: AC-1, AC-3 - prezentarea dispozitivului: comutator de direcție asamblat din fabrică cu bară colectoare de curent puternic - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 1000 V CA la 25...400 Hz circuit principal, <= 300 V DC circuit principal - curent nominal de funcționare: 125 A (<= 60 °C) -<= 440 V AC circuit principal în cazul AC-1, 80 A (<= 60 °C) -<= 440 V CA pentru circuitul principal AC-3 - puterea motorului kW: 22 kW -220...230 V CA 50/60 Hz, 37 kW -380...400 V CA 50/60 Hz, 45 kW -1000 V CA 50/60 Hz, 45 kW -415...440 V CA 50/60 Hz, 45 kW - 660...690 V CA 50/60 Hz, 55 kW - 500 V CA 50/60 Hz - puterea motorului LE: 15 CP - motoare monofazate la 230/240 V c.a. 50/60 Hz, 20 CP - motoare trifazate la 200/208 V c.a. 50/60 Hz, 25 CP - motoare trifazate la 230/240 V c.a. 50/60 Hz, 60 CP - motoare trifazate la 460/480 V CA 50/60 Hz, 60 CP - motoare trifazate la 575/600 V CA 50/60 Hz, 7,5 CP - 115 V CA 50/60 Hz pentru motoare monofazate - configurație contactor suplimentar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional Ith în aer liber: 10 A - circuit de semnalizare la <= 60 °C, 125 A - circuit principal la <= 60 °C - putere nominală de pornire Irms: 1100 A - circuit principal la 440 V conform IEC 60947, 140 A CA pentru circuitul de semnalizare conform IEC 60947-5-1, 250 A CC pentru circuitul de semnalizare conform IEC 60947-5-1 - Icw curent nominal de scurtcircuit: 100 A 1 s pentru circuitul de semnalizare, 120 A 500 ms pentru circuitul de semnalizare, 135 A <= 40 °C 10 minute circuit principal, 140 A 100 ms circuit de semnalizare, 320 A <= 40 °C 1 minut circuit principal, 640 A <= 40 °C 10 s circuit principal, 990 A <= 40 °C 1 s circuit principal - dimensionare siguranță conectată: 10 A gG în cazul circuitului de semnalizare conform IEC 60947-5-1, 160 A gG -<= 690 V coordonare tip 2, în cazul coordonării circuit principal, 200 A gG -<= 690 V coordonare tip 1, în cazul coordonării circuitul principal - tensiune nominală de izolație Ui: 1000 V, circuitul principal este conform cu IEC 60947-4-1, certificări circuit principal la 600 V: CSA, certificări circuit principal la 600 V: UL, certificări circuit de semnalizare la 600 V: CSA, certificări circuit de semnalizare la 600 V: UL, pentru 690 V, circuitul de semnalizare este conform cu IEC 60947-1 - durată de viață electrică: 0,8 milioane de cicluri la 125 A AC-1 cu Ue <= 440 V, 1,5 milioane de cicluri la 80 A AC-3 cu Ue <= 440 V - pierdere de putere pe pol: 12,5 W la AC-1, 5,1 W la AC-3 - capac de protecție: cu, cu - tip de blocare: mecanică - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - tip de conectare: circuit principal: conector 1 cablu 4...50 mm² - rigiditatea cablului: flexibil - fără terminare de cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditatea cablului: rigid - fără terminale de cablu, circuit principal: conector 2 cablu 4...16 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditatea cablului: flexibil - fără terminale de cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...2,5 mm² - rigiditatea cablului: flexibil - cu capăt de cablu, circuit de comandă: cleme de prindere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 1 cablu 1...4 mm² - rigiditatea cablului: rigid - fără capăt de cablu, circuit de comandă: borne de strângere cu șurub 2 cabluri 1...2,5 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: flexibil - fără terminale de cablu, circuit de comandă: cleme de strângere cu șurub 2 cabluri 1...4 mm² - rigiditatea cablului: rigid - fără terminare de cablu - cuplu de strângere: circuit principal: 9 N.m - lângă conector - cu șurubelniță Ø 6 - 8 mm, circuit principal: 9 N.m - lângă conector hexagonal 4 mm, circuit de comandă: 1,2 N.m - lângă cleme de prindere cu șurub - cu șurubelniță nr. 2 Philips, circuit de comandă: 1,2 N.m - lângă cleme de prindere cu șurub - cu șurubelniță cu cap hexagonal de 4 mm, circuit de comandă: 1,2 N.m - lângă cleme de prindere cu șurub - cu șurubelniță cu cap hexagonal de 6 mm - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală a contactorului, conform EN/ISO 13849-1, B10d = 20000000 cicluri cu sarcină mecanică a contactorului, conform EN/ISO 13849-1 - durabilitate mecanică: 4 milioane de cicluri. Avantaje: .. Aplicații: Contactoarele magnetice TeSys D se pot integra perfect în sistemele de control, codurile de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
