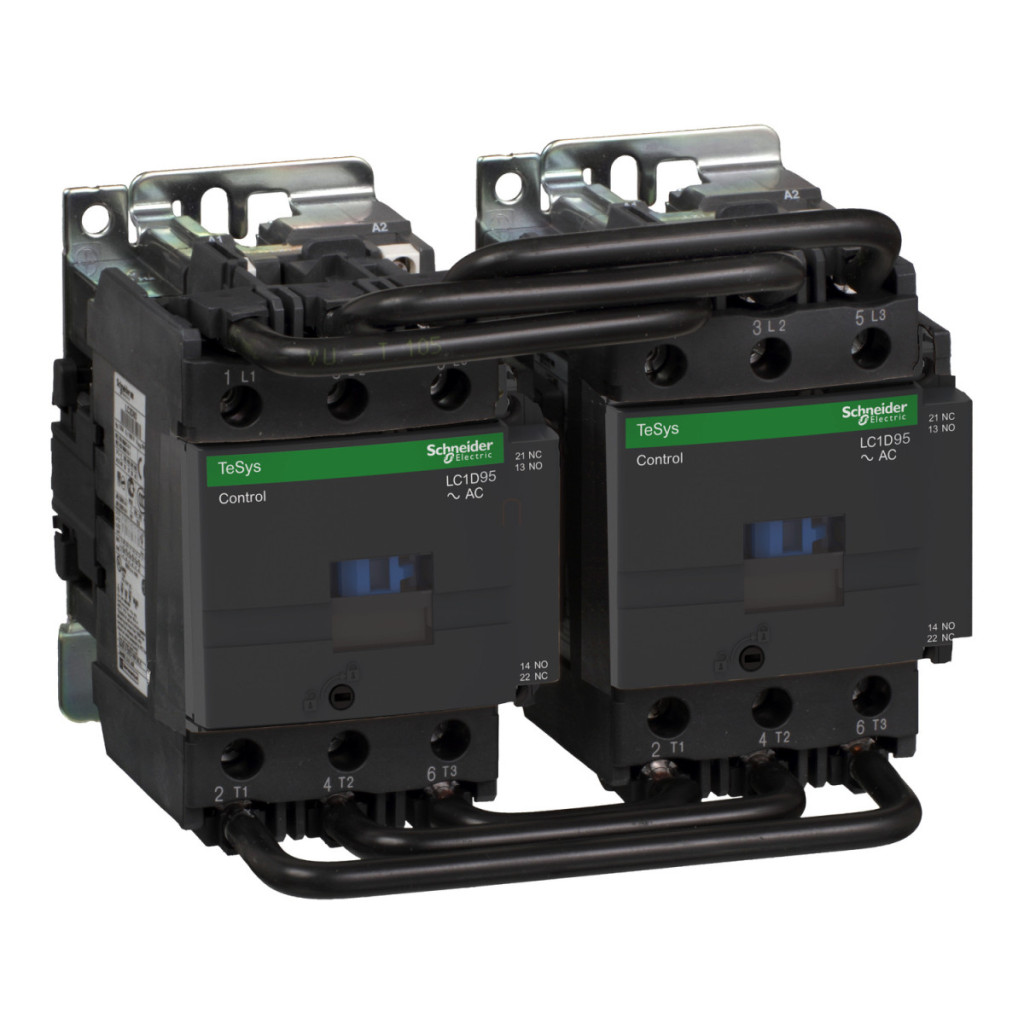

Contactorul de comutare direcțională LC2D95E7 din seria TeSys Deca de la Schneider Electric oferă performanțe și fiabilitate remarcabile pentru aplicații industriale de control al motoarelor. Acest dispozitiv cu 3 poli (3NO) este special conceput pentru controlul motoarelor de mare putere și este disponibil într-un design preasamblat, cu un bus de alimentare echipat cu o funcție de comutare direcțională. Contactorul de inversare LC2D95E7 are un curent nominal de funcționare de 95 A în categoria de aplicații AC-3/AC-3e, până la o tensiune de 440 V. Versatilitatea produsului este demonstrată de adecvarea sa pentru o gamă largă de aplicații, inclusiv sarcini rezistive și sarcini de control al motoarelor. Poate fi utilizat în categoriile de aplicații AC-1, AC-3, AC-3e și AC-4, ceea ce îl face larg aplicabil în automatizarea industrială. Circuitul de control funcționează cu o bobină de 48 V c.a. 50/60 Hz, care este compatibilă cu majoritatea sistemelor de control industrial. TeSys Deca LC2D95E7 are un portofoliu impresionant de putere: 25 kW la 220-230 V c.a., 45 kW la 380-400 V c.a., 45 kW la 415-440 V c.a. 55 kW la 500 V c.a. și 45 kW la 660-690 V c.a. Aceleași valori se aplică în categoria AC-3e, în timp ce în aplicațiile AC-4 poate suporta o sarcină de 15 kW la 400 V c.a. Datele de performanță ale dispozitivului în conformitate cu standardele americane sunt, de asemenea, impresionante: 20 cai putere la 200/208 V c.a. pentru motoare trifazate, 25 cai putere la 230/240 V c.a. și 60 cai putere la 460/480 V c.a. și 575/600 V c.a. Pentru motoarele monofazate, acesta furnizează 7,5 cai putere la 115 V c.a. și 15 cai putere la 230/240 V c.a. Parametrii tehnici remarcabili ai produsului includ rezistența nominală la tensiune de impuls de 8 kV (conform IEC 60947), Categoria de supratensiune III și curentul termic convențional măsurat în aer liber, care este de 10 A (la 60 °C) pentru circuitul de semnal și 125 A (la 60 °C) pentru circuitul de alimentare. Dispozitivul are un curent nominal de pornire de 140 A CA pentru circuitul de semnalizare și 1100 A pentru circuitul de alimentare la 440 V. LC2D95E7 are o impedanță medie extrem de scăzută, de numai 0,8 mOhm la 125 A la 50 Hz. Tensiunea nominală de izolare este de 1000 V (IEC 60947-4-1) pentru circuitul de alimentare și de 690 V (IEC 60947-1) pentru circuitul de semnalizare. Durata de viață electrică a dispozitivului este remarcabilă: 1,2 milioane de cicluri la o sarcină de 95 A AC-3, 1,3 milioane de cicluri la o sarcină de 125 A AC-1 și 1,2 milioane de cicluri la 95 A AC-3e. Disiparea de putere pe pol este de 12,5 W pentru AC-1 și 7,2 W pentru AC-3 și AC-3e. Dispozitivul, care este echipat cu un dispozitiv de blocare mecanică, poate fi montat pe un panou sau pe o șină și este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4. Produsul are, de asemenea, certificări UL, CSA, RINA, GOST, CCC, DNV, LROS, GL, BV și UKCA.
Date tehnice contactoare direcționale Schneider Electric TeSys Deca LC2D95E7
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Deca
Tipul produsului: Contactor de schimbare direcțională
Denumire scurtă: LC2D
Domeniu de aplicare: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-1, AC-3, AC-3e, AC-4
Design: Preasamblat cu bară de inversare
Parametri tehnici
Descriere poli: 3P
Configurație pol de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V AC 25...400 Hz, Circuit de alimentare: <= 300 V DC
Curent nominal de funcționare: 125 A (< 60 °C) <= 690 V AC-1 circuit de alimentare, 95 A (< 60 °C) <= 440 V AC-3 circuit de alimentare, 95 A (< 60 °C) pentru circuit de alimentare <= 440 V AC-3e, 66,7 A (< 60 °C) pentru circuit de alimentare <= 400 V AC-4
Puterea motorului kW: 25 kW 220...230 V c.a. 50 Hz (AC-3), 45 kW 380...400 V c.a. 50 Hz (AC-3), 45 kW 415...440 V c.a. 50 Hz (AC-3), 55 kW 500 V c.a. 50 Hz (AC-3), 45 kW 660...690 V c.a. 50 Hz (c.a.-3), 15 kW 400 V c.a. 50 Hz (c.a.-4), 25 kW 220...230 V c.a. 50 Hz (c.a.-3e), 45 kW 380...400 V c.a. 50 Hz (AC-3e), 45 kW 415...440 V c.a. 50 Hz (AC-3e), 55 kW 500 V c.a. 50 Hz (AC-3e), 45 kW 660...690 V c.a. 50 Hz (AC-3e)
Puterea motorului CP (UL / CSA): 20 CP 200/208 V c.a. 60 Hz pentru motoare trifazate, 7,5 CP 115 V c.a. 60 Hz pentru motoare monofazate, 15 CP 230/240 V c.a. 60 Hz pentru motoare monofazate, 25 CP 230/240 V c.a. 60 Hz pentru motoare trifazate, 60 CP 460/480 V c.a. 60 Hz pentru motoare trifazate, 60 CP 575/600 V c.a. 60 Hz pentru motoare trifazate
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 48 V c.a. 50/60 Hz
Compoziția contactului auxiliar: 2 NO + 2 NC
Caracteristici electrice
Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber: 10 A (la 60 °C) pentru circuitul de semnalizare, 125 A (la 60 °C) pentru circuitele de alimentare
Curent nominal de pornire: 140 A pentru circuitele de semnalizare CA conform IEC 60947-5-1, 250 A pentru circuitele de semnalizare cu curent continuu conform IEC 60947-5-1, 1100 A pentru circuitele de alimentare de 440 V conform IEC 60947
Capacitate nominală de întrerupere: 1100 A pentru circuite de alimentare de 440 V conform IEC 60947
Capacitate nominală de transport a curentului pe termen scurt: 135 A 40 °C - 10 min pentru circuite de alimentare, 400 A 40 °C - 1 min pentru circuite de alimentare, 800 A 40 °C - 10 s pentru circuite de alimentare, 1100 A 40 °C - 1 s pentru circuite de alimentare, 100 A - 1 s pentru circuite de semnalizare, 120 A - 500 ms pentru circuite de semnalizare, 140 A - 100 ms pentru circuite de semnalizare
Siguranță recomandată: 10 A gG pentru circuite de semnalizare conform IEC 60947-5-1, 200 A gG <= 690 V pentru circuite de alimentare de tip 1, 160 A gG <= 690 V pentru circuite de alimentare de tip 2
Impedanță medie: 0,8 mOhm - Ith 125 A 50 Hz pentru circuite de alimentare
Tensiune nominală de izolație: Circuit de alimentare: 1000 V conform IEC 60947-4-1, Circuit de semnalizare: 690 V conform IEC 60947-1, Circuit de alimentare: 600 V certificat CSA, Circuit de alimentare: 600 V certificat UL, Circuit de semnalizare: 600 V certificat CSA, Circuit de semnalizare: 600 V certificat UL
Durată de viață electrică: 1,2 milioane de cicluri la 95 A AC-3, 1,3 milioane de cicluri la 125 A AC-1, 1,2 milioane de cicluri la 95 A AC-3e
Disipare de putere pe pol: 12,5 W AC-1, 7,2 W AC-3, 7,2 W AC-3e
Proprietăți mecanice și alte date
Capac frontal: Da
Tip de blocare: Mecanic
Metodă de montare: Placă, șină
Timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere
Nivel de fiabilitate de siguranță: B10d = 1,3 milioane de cicluri contactor la sarcină nominală conform EN/ISO 13849-1, B10d = 20 milioane de cicluri de contact cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 4 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Nivel de protecție IP: IP20 panou frontal conform IEC 60529
Temperatura ambiantă de funcționare: -40 până la 60 °C, 60 până la 70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60 până la 80 °C
Altitudine de funcționare: 0 până la3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Dimensiuni (L x Î x A): 182 mm x 127 mm x 158 mm
Greutate netă: 3,2 kg
