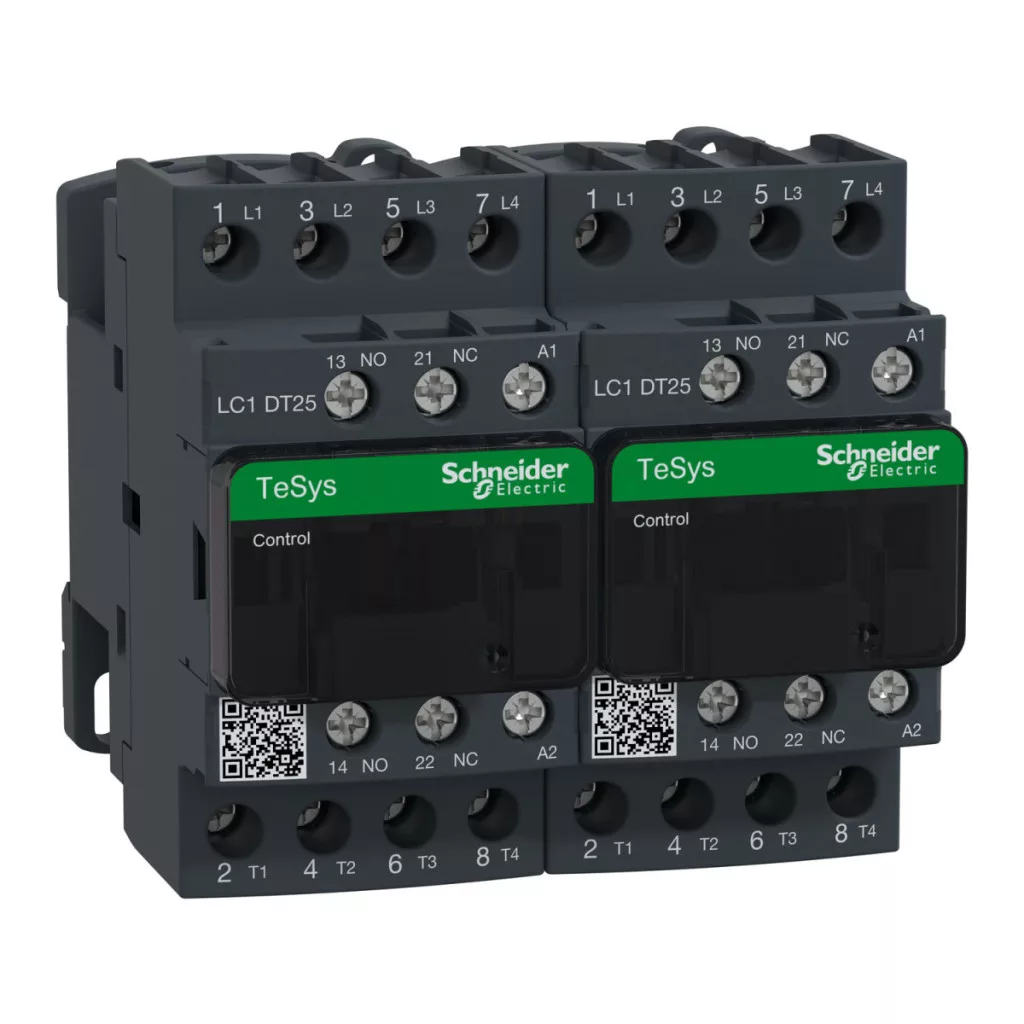

Contactorul de comutare Schneider Electric TeSys Deca LC2DT25P7 este un dispozitiv de comutare industrial de înaltă calitate, conceput special pentru sarcini rezistive. Această componentă electrică de calitate profesională aparține categoriei de utilizare AC-1, care determină adecvarea sa pentru comutarea sarcinilor neinductive sau ușor inductive. Contactorul de comutare LC2DT25P7 din seria TeSys Deca este livrat în stare preasamblată, cu conexiuni de alimentare preconectate, ceea ce simplifică și accelerează semnificativ procesul de instalare. Aparatul are o configurație cu 4 poli (4P), dispune de un total de 4 contacte de putere de închidere (NO) și este prevăzut, de asemenea, cu 1 contact auxiliar NO + 1 NC. În circuitul de putere, poate fi utilizat cu un curent nominal de 25 A până la o tensiune de 440 V CA în categoria AC-1, dacă temperatura ambiantă nu depășește 60 °C. Circuitul de comandă funcționează la o tensiune de 230 V CA 50/60 Hz, care este un standard larg răspândit în industrie, astfel încât poate fi ușor integrat în majoritatea sistemelor. Nivelul de izolație al dispozitivului este remarcabil, tensiunea nominală de izolație fiind de 690 V în circuitul de putere, în timp ce rezistența nominală la tensiune de impuls este de 6 kV, în conformitate cu standardul IEC 60947. Categoria de supratensiune este III, ceea ce sporește și mai mult siguranța de funcționare a dispozitivului. Contactorul LC2DT25P7 este extrem de robust, fapt demonstrat și de durata de viață mecanică excepțională, care ajunge la 15 milioane de cicluri de comutație. Durata de viață electrică este de 0,8 milioane de cicluri la o sarcină de 25 A în categoria AC-1, la o tensiune maximă de 690 V. Timpul de funcționare al dispozitivului este de 12-22 ms la închidere și de 4-19 ms la deschidere. Contactorul are un nivel excelent de fiabilitate în materie de siguranță: B10d = 1369863 de cicluri la sarcină nominală și B10d = 20000000 de cicluri la sarcină mecanică, în conformitate cu standardul EN/ISO 13849-1. Contactorul TeSys Deca LC2DT25P7 este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 No 60947-4-1, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, GB/T 14048.4. Deține, de asemenea, certificări UL, CSA, EAC, GL, CCC, EU-RO-MR, UKCA și CB, ceea ce garantează aplicabilitatea sa la nivel mondial. Contactorul are grad de protecție IP20 pe panoul frontal și poate fi utilizat la temperaturi ambientale cuprinse între -40 și 60 °C (cu reducere a puterii între 60 și 70 °C). Funcționează fiabil chiar și în condiții extreme, rezistă la vibrații (2 Gn în stare deschisă, 4 Gn în stare închisă, în intervalul 5-300 Hz) și la șocuri mecanice (10 Gn în stare deschisă, 15 Gn în stare închisă, pe o durată de 11 ms).
Date tehnice Schneider TeSys Deca LC2DT25P7
Caracteristici generale
Gama de produse: TeSys Deca
Denumirea produsului: TeSys D
Tip: Contactor de comutare
Cod scurt: LC2D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Execuție: Preasamblat, cu conexiuni de alimentare preconectate
Caracteristici de performanță
Poli: 4P
Contactori de putere: 4 NO
Tensiune nominală de funcționare [Ue]: <= 690 V CA 25...400 Hz (circuit de putere)
Tensiune nominală de funcționare [Ue]: <= 300 V CC (circuit de putere)
Curent nominal de funcționare [Ie]: 25 A (<60 °C) <= 440 V CA AC-1 (circuit de putere)
Contacte auxiliare: 1 NO + 1 NC
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Caracteristici electrice
Rezistență nominală la tensiune de impuls [Uimp]: 6 kV (conform IEC 60947)
Categoria de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 10 A (60 °C) (circuit de semnal)
Curent termic convențional măsurat în aer liber [Ith]: 25 A (60 °C) (circuit de putere)
Intensitatea curentului de pornire [Irms]: 250 A la 440 V (circuit de putere, conform IEC 60947)
Capacitate nominală de întrerupere: 250 A la 440 V (circuit de putere, conform IEC 60947)
Tensiune nominală de izolație [Ui]: 690 V (circuit de putere, conform IEC 60947-4-1)
Durată de viață electrică: 0,8 milioane de cicluri la 25 A AC-1, Ui <= 690 V
Disipare de putere pe pol: 1,56 W AC-1
Caracteristici mecanice
Față: Disponibilă
Tip de blocare: Mecanică
Fixare: Șină sau placă
Conectare: Conectori cu șurub
Durată de viață mecanică: 15 milioane de cicluri
Frecvență maximă de comutație: 3600 comutații/oră la 60 °C
Caracteristici de mediu
Grad de protecție IP: IP20 fațadă (conform IEC 60529)
Grad de poluare: 3
Temperatură de funcționare: -40...60 °C (60...70 °C cu reducere a puterii)
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Caracteristici fizice
Înălțime: 85 mm
Lățime: 90 mm
Adâncime: 90 mm
Greutate netă: 0,73 kg
