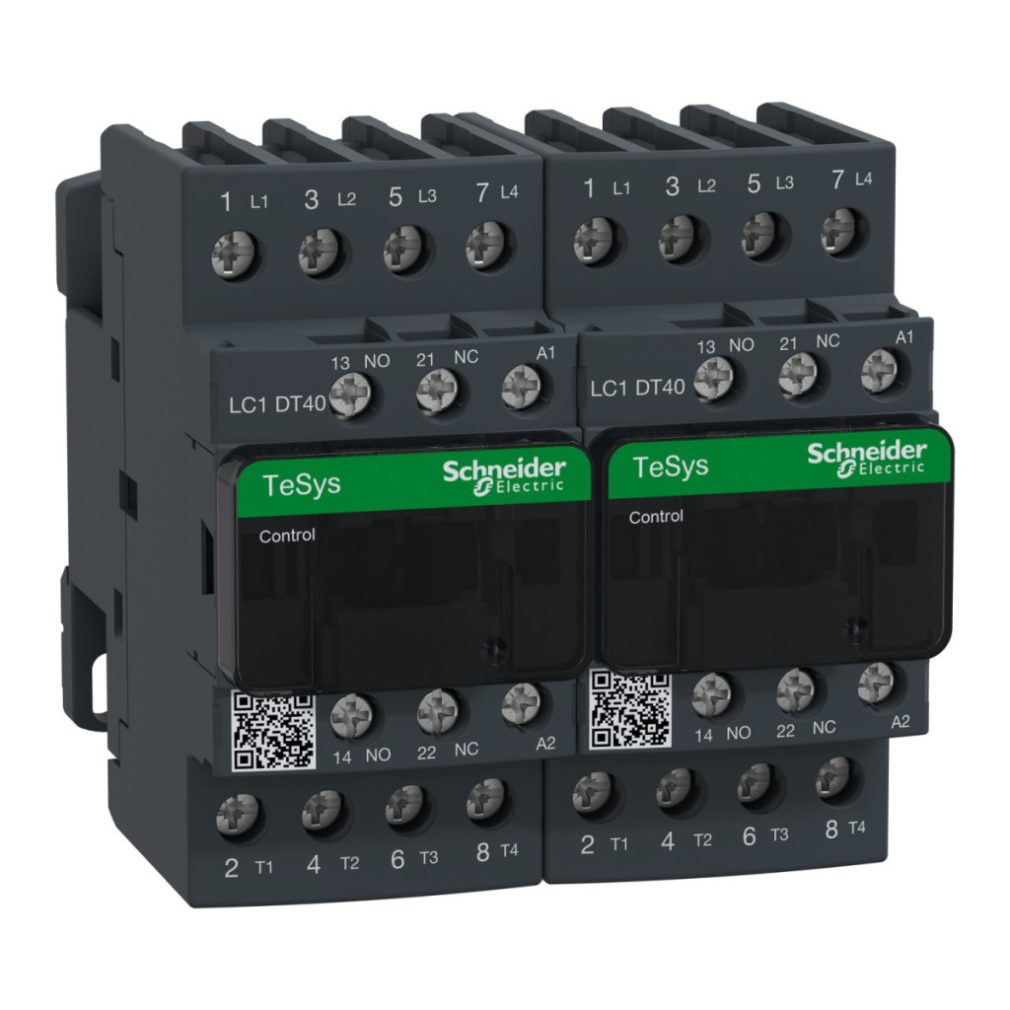

Comutator de direcție CA, 40 A (CA1), racord cu șurub, 4Z poli, Bobină: 230 V AC, LC2DT40P7 Schneider
\nReleu de protecție comutator de direcție TeSys LC2-D, 4 poli, AC-1 440 V 40 A, bobină 230 V AC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: contactor de comutare - denumirea scurtă a dispozitivului: LC2D - aplicația contactorului: sarcină rezistivă - categoria de utilizare: AC-1 - descrierea dispozitivului: comutator direcțional asamblat în fabrică cu bară colectoare de curent înalt - desemnarea polilor: 4P - compoziția contactelor polilor: 4 NO - tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - configurație contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 60 °C pentru circuitul de semnal, 40 A -<= 60 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 140 A AC pentru circuitul de semnal conform IEC 60947-5-1, 250 A c.c. pentru circuitul de semnalizare este conform cu IEC 60947-5-1, 450 A -440 V pentru circuitul principal este conform cu IEC 60947 - Icw curent nominal de rezistență la scurtcircuit: 100 A 1 s circuit de semnalizare, 120 A <= 40 °C 1 min circuit principal, 120 A 500 ms circuit de semnalizare, 140 A 100 ms circuit de semnalizare, 240 A <= 40 °C 10 s circuit principal, 380 A <= 40 °C 1 s circuit principal, 50 A <= 40 °C 10 min circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului de semnal este conform cu IEC 60947-5-1, 40 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 63 A gG -<= 690 V tip de coordonare 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 600 V circuit principal certificări CSA, 600 V circuit principal certificări UL, 600 V circuit de semnalizare certificări CSA, 600 V circuit de semnalizare certificări UL, 690 V circuit principal conform IEC 60947-4-1, Circuitul de semnal de 690 V este conform cu IEC 60947-1 - capac de protecție: cu, cu - tip de blocare: mecanic - suport de montare: placă, șină - standarde: CSA C22.2 nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificare produs: BV, CCC, CSA, DNV, EAC, GL, RINA, UL - tip de conectare: circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 1 cablu 2,5...10 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 1 cablu 2,5...16 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 2 cabluri 2,5...10 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 2 cabluri 2,5...16 mm² - rigiditate cablu: rigidă - fără terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibilă - fără terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: terminale cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 1,7 N.m - lângă conector - cu șurubelniță nr. 2 Philips, circuit principal: 1,7 N.m - lângă conector - cu șurubelniță Ø 6 mm placă, circuit de control: 1,7 N.m - lângă borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - lângă bornele cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 12...22 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
