Demarorul motor stelă-triunghi Schneider Electric TeSys Deca LC3D80P7 oferă o soluție completă pentru pornirea fiabilă și sigură a motoarelor trifazate de mare putere. Acest sistem pre-cablate este ideal pentru aplicații industriale în care sunt necesare curenți de pornire semnificativ mai mici decât în cazul pornirii directe, pentru a proteja motorul și rețeaua. Demarorul stea-triunghi TeSys Deca LC3D80P7 are un curent nominal de funcționare de 80 A în categoria de utilizare AC-3, pe o rețea de până la 440 V și la o temperatură ambiantă sub 60 °C. Dispozitivul poate fi utilizat pentru motoare cu puteri nominale diferite: 37 kW la 220/230 V și până la 75 kW la niveluri de tensiune de 380/400 V, 415 V și 440 V. Circuitul de control funcționează la 230 V c.a. 50/60 Hz. Dispozitivul are o configurație de 3 x 3P poli și 3 x 3 contacte NO (normal deschise), precum și 1 contact NC (normal închis) pentru contactorul de linie KM2 și 1 contact NO (normal deschis) pentru contactorul delta KM3. Parametrii tehnici ai Schneider Electric TeSys Deca LC3D80P7 includ o tensiune nominală de impuls de 8 kV în conformitate cu IEC 60947 și o clasificare în categoria de supratensiune III. Tensiunea de izolație în circuitul de alimentare este de 1000 V conform IEC 60947-4-1, iar în circuitul de semnalizare este, de asemenea, de 1000 V conform IEC 60947-1. Conform certificărilor CSA și UL, tensiunea de izolație a ambelor circuite este de 600 V. Durata de viață electrică este de 10 milioane de cicluri de comutare în modul 80A AC-3 la o tensiune maximă de 440V. Instalarea se face pe o placă de montare, iar bornele cu șurub din circuitele de control și de alimentare sunt adecvate pentru cabluri de diferite secțiuni (1-50 mm²) și tipuri (solid, torsadate, ferule). Durabilitatea mecanică este caracterizată de 4 milioane de cicluri de comutare, în timp ce frecvența maximă de comutare este de 30 de comutări/oră la 60 °C. Timpul de comutare este de 30 de secunde. Dimensiunile fizice ale produsului sunt: 311 mm lățime, 143 mm înălțime, 183 mm adâncime, cu o greutate netă de 5,2 kg. Dispozitivul are protecție IP20 pe panoul frontal, în conformitate cu IEC 60529, cu o temperatură de funcționare cuprinsă între -40 °C și +60 °C (cu performanțe reduse între 60 și 70 °C). Adecvarea sa pentru utilizarea în medii marine este certificată de numeroase certificate, inclusiv LROS (Lloyds Register of Shipping), DNV, RINA și BV.

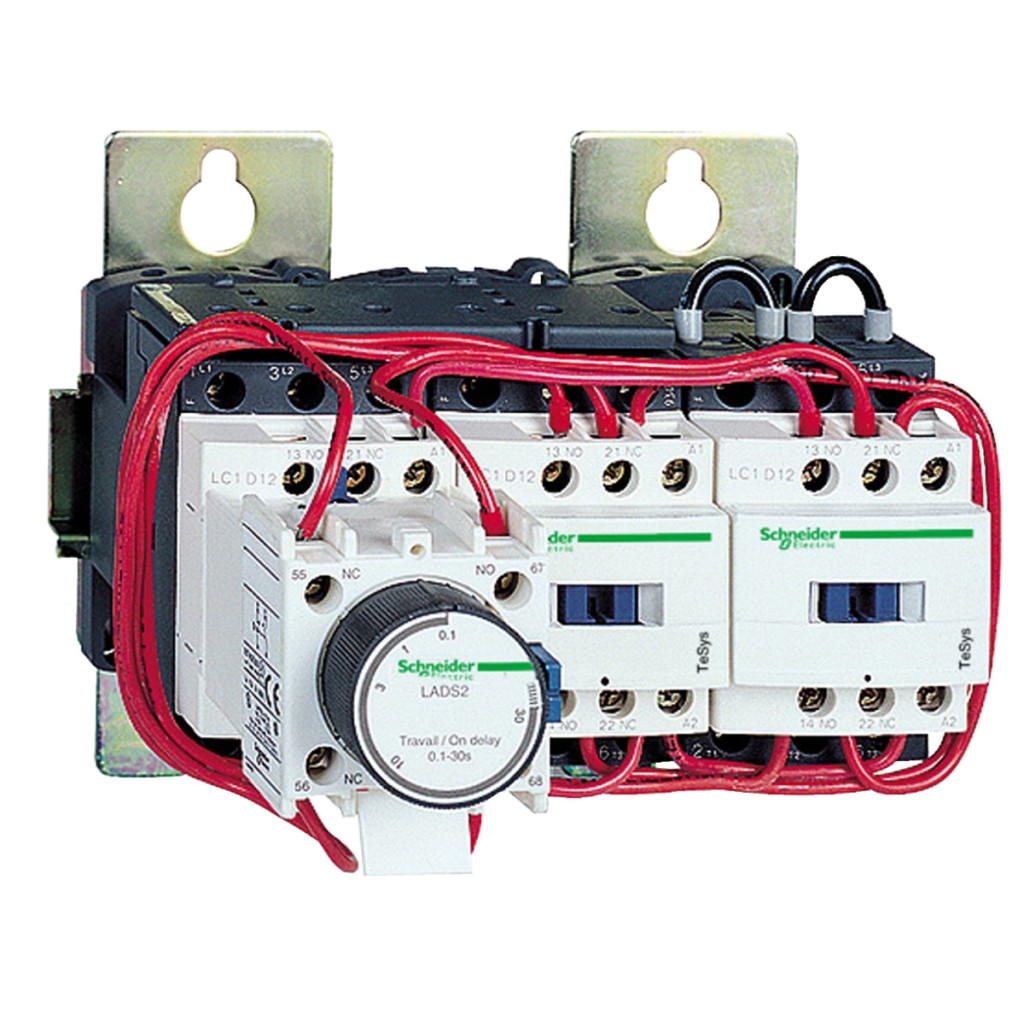

Schneider Electric TeSys D - LC3D80P7 - Date tehnice placă de montare starter stea-triunghi 75 kW
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Deca
Tipul produsului sau componentului: Demaror stea-triunghi
Denumire scurtă a dispozitivului: LC3D
Aplicație contactor: Control motor
Categorie de utilizare: AC-3
Design dispozitiv: Pre-cablate
Date tehnice
Descrierea polilor: 3 x 3P
Compoziția contactelor polilor de putere: 3 x 3 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V c.a. 25...400 Hz
Curent nominal de funcționare: 80 A (sub 60 °C) <= 440 V c.a. pentru circuitul de transmisie a puterii AC-3
Puterea motorului: 37 kW la 220/230 V c.a. 50/60 Hz, 75 kW la 380/400 V c.a. 50/60 Hz, 75 kW 415 V c.a. 50/60 Hz, 75 kW 440 V c.a. 50/60 Hz
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Compoziție contact auxiliar: 1 NC KM2 pentru contactor de linie, 1 NO KM3 pentru contactor delta
Caracteristici electrice
Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947
Categorie de supratensiune: III
Tensiune nominală de izolație: Circuit de alimentare: 600 V certificat CSA, Circuit de alimentare: 600 V certificat UL, Circuit de semnalizare: 600 V certificat CSA, Circuit de semnalizare: 600 V certificat UL, Circuit de alimentare: 1000 V conform IEC 60947-4-1, Circuit de semnalizare: 1000 V conform IEC 60947-1
Durată de viață electrică: 10 milioane de cicluri la 80 A AC-3 cu Ue <= 440 V
Caracteristici mecanice
Metodă de montare: Placă de montare
Durată de viață mecanică: 4 milioane de cicluri
Frecvență maximă de funcționare: 30 de cicluri/oră la 60 °C
Timp de pornire: 30 s
Tehnologie bobină: Fără modul de suprimare încorporat
Lățime: 311 mm
Înălțime: 143 mm
Adâncime: 183 mm
Date de mediu
Rezistență de izolare: > 10 MOhm pentru circuitele de semnalizare
Grad de protecție IP: IP20 suprafața panoului frontal conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30
Grad de poluare: 3
Temperatura ambiantă pentru depozitare: -60…80 °C
Temperatură ambiantă pentru funcționare: -40…60 °C, 60…70 °C cu reducere a puterii
Altitudine de funcționare: 3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Propagarea flăcării: V1 conform UL 94
Standarde și certificări
Standarde: EN 60947-5-1, UL 508, EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 Nr. 14 Certificări de produs: LROS (Lloyds Register of Shipping), CCC, GL, CSA, DNV, RINA, BV, UL, GOST
