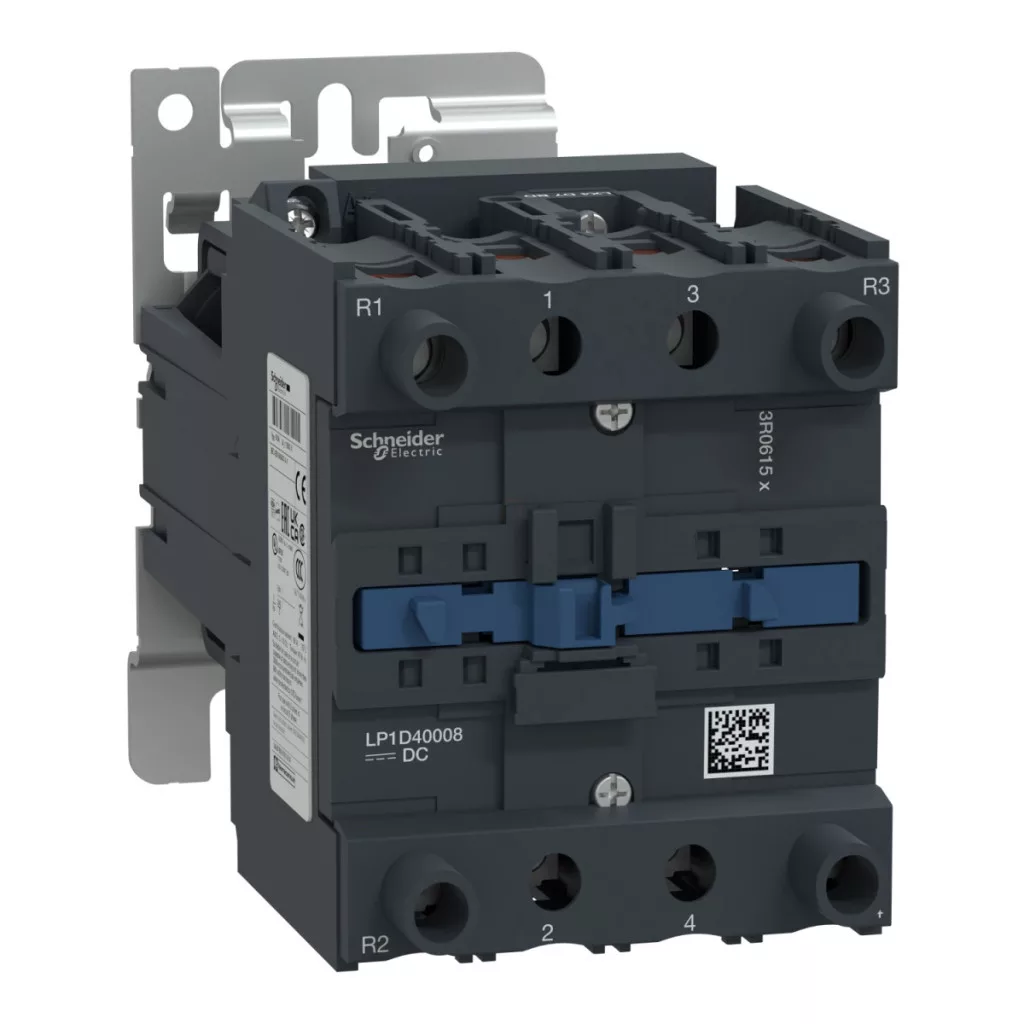

Comutator magnetic CA, 60 A (AC1), racord cu șurub, 2Z+2NY poli, 18,5 kW/400 V 40 A 24 VCC LP1D40008BD Schneider
\nComutator magnetic CA, 60 A (AC1), conexiune cu șurub, 2Z+2NY poli, 18,5KW/400V 40A 24VDC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LP1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - desemnarea polilor: 4P - compoziția contactelor polilor: 2 NO + 2 NC - Tensiune nominală de funcționare Ue: <= 300 V DC pentru circuitul principal, <= 690 V AC 25...400 Hz pentru circuitul principal - tip bobină: standard DC - categorie de supratensiune: III - curent nominal de scurtcircuit Icw: 165 A <= 40 °C 1 min circuit principal, 320 A <= 40 °C 10 s circuit principal, 72 A <= 40 °C 10 min circuit principal, 720 A <= 40 °C 1 s circuit principal - valoarea nominală a siguranței conectate: 80 A gG -<= 690 V tip de coordonare 1, circuit principal în caz de coordonare, 80 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 600 V circuit principal certificări CSA, 600 V circuit principal certificări UL, 690 V circuit principal conform cu IEC 60947-4-1 - capac de protecție: niciunul - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, EAC, GL, LROS (Lloyds register of shipping), UL - cuplu de strângere: circuit principal: 8 N.m - cu borne cu șurub - cablu 25...35 mm² hexagonal 4 mm, circuit principal: 5 N.m - cu borne cu șurub - cablu 1...25 mm² hexagonal 4 mm, circuit de control: 1,7 N.m - cu borne cu șurub - șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - cu borne cu șurub - șurubelniță Ø 6 mm placă - timp de funcționare: 12...26 ms închidere, 4...19 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
Comutator magnetic CA, 60 A (CA1), racord cu șurub, 2Z+2NY poli, 18,5 kW/400 V 40 A 24 VCC
