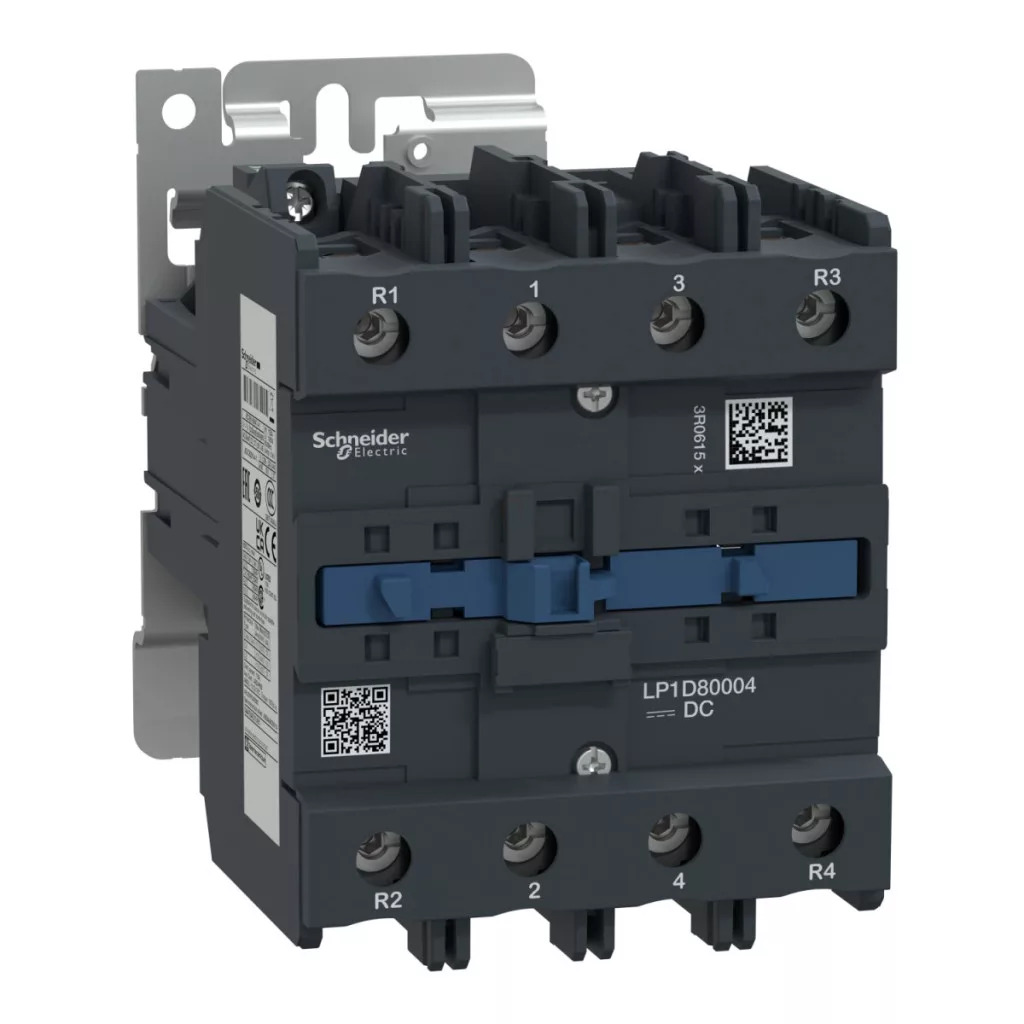

Comutator magnetic DC, 125 A (AC1), racord cu șurub, 4Z poli LP1D80004BD Schneider
\nReleu de protecție, TeSys LP1-D, 4 poli, AC-1 440 V 125 A, bobină 24 V DC. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LP1D - aplicația comutatorului magnetic: sarcină rezistivă - categoria de utilizare: AC-1 - desemnarea polilor: 4P - compoziția contactului polului: 4 NO - Tensiune nominală de funcționare Ue: <= 1000 V CA 25...400 Hz pentru circuitul principal, <= 300 V CC pentru circuitul principal - tip bobină: standard CC - categorie de supratensiune: III - curent nominal de scurtcircuit Icw: 135 A <= 40 °C 10 minute circuit principal, 320 A <= 40 °C 1 minut circuit principal, 640 A <= 40 °C 10 s circuit principal, 990 A <= 40 °C 1 s circuit principal - dimensiunea siguranței conectate: 160 A gG -<= 690 V tip de coordonare 2, circuit principal în caz de coordonare, 200 A gG -<= 690 V coordonare tip 1, circuit principal în caz de coordonare - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, 600 V circuit principal certificate CSA, 600 V circuit principal certificate UL - capac de protecție: niciunul - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, CSA, DNV, EAC, GL, LROS (Lloyds register of shipping), UL - cuplu de strângere: circuit principal: 9 N.m - lângă conector - șurubelniță Ø 6 - 8 mm placă, circuit principal: 9 N.m - lângă conector hexagonal 4 mm, circuit de control: 1,7 N.m - cleme cu șurub - șurubelniță nr. 2 Philips, circuit de control: 1,7 N.m - cleme cu șurub - șurubelniță Ø 6 mm placă - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1. Avantaje: Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....
