Contactorul magnetic LP1D80004BW din seria TeSys Deca de la Schneider Electric este un element de comutație de înaltă calitate, destinat în principal aplicațiilor industriale pentru comutarea fiabilă a circuitelor electrice. Acest contactor cu 4 poli și configurație 4NO (4 contacte de închidere) este deosebit de potrivit pentru sisteme cu sarcini de curent mari, unde performanța fiabilă și durata lungă de viață sunt cerințe esențiale. Modelul LP1D80004BW din seria TeSys Deca are parametri tehnici remarcabili: în categoria de utilizare AC-1 (sarcină de tip rezistiv) poate comuta un curent de până la 125 A la o tensiune de 440 V, în timp ce în categoriile AC-3 și AC-3e (pornirea motorului) asigură o putere de 80 A la același nivel de tensiune. În categoria AC-4 (pornire, frânare) poate comuta un curent de 55 A până la 400 V. Circuitul de comandă al dispozitivului funcționează cu o tensiune de 24 V c.c., ceea ce este extrem de răspândit în automatizarea industrială. Intervalul larg de temperaturi de funcționare (între -40 °C și +60 °C, respectiv între 60 și 70 °C cu reducerea puterii) asigură o funcționare fiabilă în diverse condiții de mediu. Dispozitivul are caracteristici electrice remarcabile: tensiune nominală de izolație de 1000 V (conform IEC 60947-4-1), rezistență la tensiune de impuls de 8 kV și o gamă largă de certificări internaționale (BV, CCC, CSA, DNV, EAC, GL, LROS, UL, UKCA) garantează utilizarea la nivel global. Produsul este prevăzut cu borne cu șurub atât pentru circuitul principal (pentru cabluri flexibile sau rigide de 4-50 mm²), cât și pentru circuitul de comandă (pentru cabluri flexibile sau rigide de 1-4 mm²), asigurând o conectare stabilă și sigură. Montarea se poate face pe șină sau pe placă, iar fața frontală cu grad de protecție IP20 oferă o protecție adecvată împotriva contactului direct. Durata de viață mecanică și electrică este remarcabilă: durata de viață mecanică a contactorului este de 4 milioane de cicluri de comutație, în timp ce durata de viață electrică este de 0,8 milioane de cicluri în categoria AC-1, la o sarcină de 125 A și până la 440 V. Din punct de vedere al siguranței, este important faptul că produsul respectă cerințele standardului EN/ISO 13849-1, valoarea B10d fiind de 1369863 de cicluri la sarcină nominală și de 20 de milioane de cicluri la sarcină mecanică. Frecvența maximă de comutație este de 3600 de cicluri pe oră la 60 °C. Bobina magnetică este de tip DC cu gamă largă, cu o putere necesară de 22 W, fără protecție integrată împotriva supratensiunii. Timpul de pornire este cuprins între 20-35 ms (închidere) și 6-20 ms (deschidere), ceea ce permite o comutare extrem de rapidă. Contactorul TeSys Deca LP1D80004BW are o rezistență la foc remarcabilă, îndeplinind cerința de 850 °C a standardului IEC 60695-2-1, în timp ce rezistența la flacără este clasificată V1 conform UL 94. Robustețea sa mecanică este, de asemenea, remarcabilă: are o rezistență la vibrații de 2G în stare deschisă și de 3G în stare închisă (în intervalul 5-300 Hz), în timp ce rezistența la șocuri este de 8G în stare deschisă și de 10G în stare închisă (pentru o durată de 11 ms). Dimensiunile contactorului sunt compacte: 127 mm înălțime, 96 mm lățime și 181 mm adâncime, iar greutatea netă este de 2,685 kg.

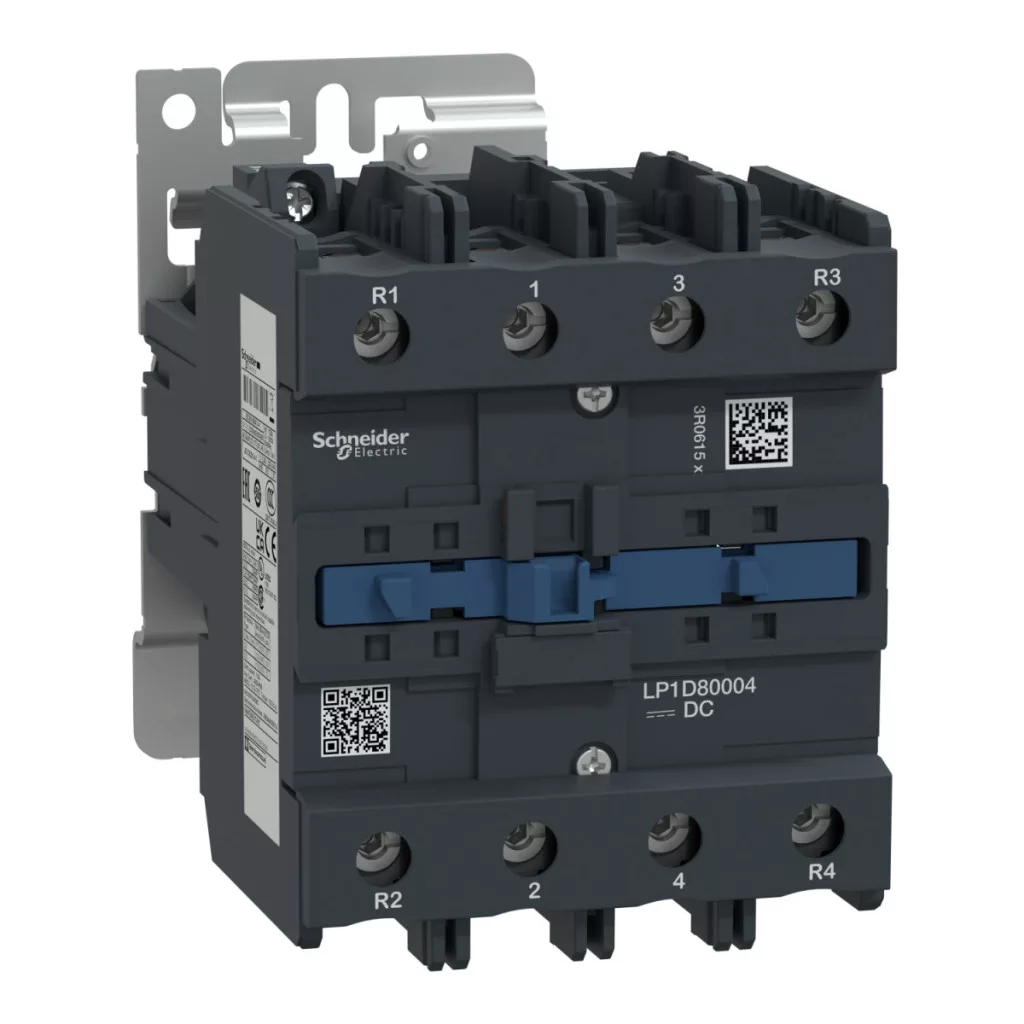

Schneider Electric TeSys D - LP1D80004BW - Contactor magnetic AC1/125A 24 Vcc - Specificații tehnice
Date de bază
Gama de produse: TeSys
Grup de produse: TeSys Deca
Tip de produs: Contactor
Denumire scurtă a produsului: LP1D
Aplicație: Sarcină de tip rezistiv
Categorie de utilizare: AC-1
Caracteristici electrice
Poli: 4P (4NO)
Tensiune nominală de funcționare: ≤ 690 V AC 25...400 Hz; ≤ 300 V DC
Curent nominal de funcționare: 125 A (sub 60 °C) ≤ 440 V AC în circuitul AC-1
Curent de comandă a motorului: 80 A (sub 60 °C) ≤ 440 V CA în circuitul AC-3
Tensiunea circuitului de comandă: 24 V CC
Parametri tehnici
Curent termic: 125 A (la 60 °C) în circuit
Curent de pornire: 1100 A la 440 V în circuit (conform IEC 60947)
Curent de oprire: 1100 A la 440 V în circuit (conform IEC 60947)
Tensiune nominală de izolație: 1000 V (conform IEC 60947-4-1)
Rezistență la tensiune de impuls: 8 kV (conform IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 4 milioane de cicluri
Durată de viață electrică: 0,8 milioane de cicluri la 125 A CA-1 ≤ 440 V
Frecvență maximă de comutație: 3600 cicluri/oră la 60 °C
Dimensiuni (L×l×h): 127 mm × 96 mm × 181 mm
Condiții de mediu
Grad de protecție IP: IP20 fațadă (conform IEC 60529)
Temperatura ambiantă admisă: -40...60 °C; 60...70 °C cu reducerea puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la flacără: V1 (conform UL 94)
