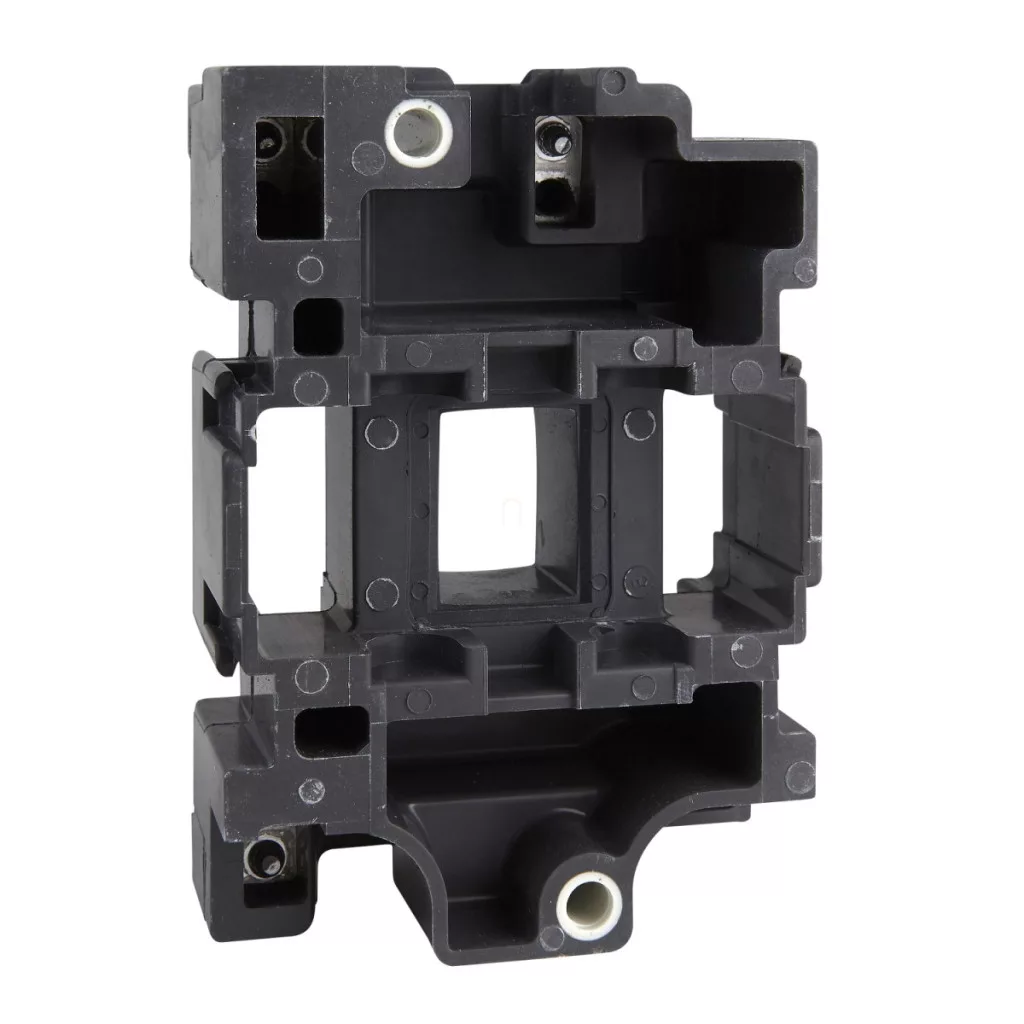

Bobina contactorului Schneider Electric TeSys Deca LX1D6E7 este o componentă electrică profesională, concepută special pentru contactorii de putere mare. Această bobină cu tensiune de comandă de 48 V c.a. 50/60 Hz este destinată acționării contactorilor din seria TeSys de 80 A și 95 A, fiind astfel alegerea ideală pentru aplicații de control industrial și sisteme de automatizare. Parametrii tehnici ai bobinei de contactor TeSys Deca LX1D6E7 asigură performanțe și fiabilitate excepționale. Rezistența medie a bobinei este de 5 ohmi la 20 °C, iar inductanța în circuit închis este de 0,32 H. Este compatibilă cu contactorii de tip LC1D40, LC1D50 și LC1D65...D95, ceea ce asigură o utilizare versatilă în mediul industrial. Durata de viață mecanică a produsului este remarcabilă, putând suporta până la 4 milioane de cicluri de comutație, iar viteza maximă de funcționare este de 3600 de cicluri pe oră la o temperatură ambiantă de 60 °C. Bobina Schneider Electric TeSys Deca LX1D6E7 are caracteristici tehnice speciale, care asigură funcționarea optimă în diverse condiții. Bobina are o construcție fără modul de descărcare a supratensiunii încorporat. Limitele de tensiune ale circuitului de comandă sunt definite cu precizie: tensiunea de ieșire este de 0,3-0,6 Uc la 50/60 Hz (sub 55 °C), în timp ce tensiunea de funcționare este de 0,8-1,1 Uc la 50 Hz și de 0,85-1,1 Uc la 60 Hz (tot sub 55 °C). Puterea de pornire este de 245 VA atât la 50 Hz, cât și la 60 Hz (cu cos phi 0,75 la 20 °C). Consumul de putere în regim de menținere este de 26 VA la ambele frecvențe (cu cos phi 0,3 la 20 °C). Valoarea disipării termice este de 6-10 W la 50/60 Hz, ceea ce reprezintă un aspect important în proiectarea dulapurilor de comandă. Intervalul de temperatură de funcționare al bobinei Schneider Electric TeSys Deca LX1D6E7 este cuprins între -5 și +60 °C, ceea ce asigură o aplicabilitate largă în diverse medii industriale. Produsul este recomandat în special în industriile în care trebuie îndeplinite sarcini de comutație de mare putere, cum ar fi pe liniile de producție, în sistemele de automatizare a clădirilor sau în sistemele de distribuție a energiei. Bobina cu numărul de articol LX1D6E7 este un membru de încredere al familiei de produse Schneider Electric TeSys Deca, fabricată în conformitate cu cele mai înalte standarde industriale și oferind utilizatorilor profesioniști de echipamente de comutație electrică o funcționare stabilă pe termen lung.
Date tehnice Schneider Electric TeSys D - LX1D6E7
Caracteristici generale
Gama de produse: TeSys
Tipul produsului: Bobină de contactor
Denumire scurtă a tipului: LX1D6
Tipul circuitului de comandă: CA 50/60 Hz
Tensiune de comandă: 48 V CA 50/60 Hz
Rezistență medie: 5 Ohm la 20 °C
Inductanța circuitului închis: 0,32 H
Compatibilitate și performanță
Compatibilitate produs: LC1D40, LC1D50, LC1D65...D95
Durată de viață mecanică: 4 milioane de cicluri
Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C
Date tehnice
Tehnologie bobină: Fără modul de descărcare a supratensiunii încorporat
Limite de tensiune ale circuitului de comandă:
- De ieșire: 0,3...0,6 Uc la 50/60 Hz (sub 55 °C)
- De funcționare: 0,8...1,1 Uc la 50 Hz (sub 55 °C)
- Funcționare: 0,85...1,1 Uc la 60 Hz (sub 55 °C)
Putere de pornire: 245 VA la 60 Hz cos phi 0,75 (la 20 °C), 245 VA la 50 Hz cos phi 0,75 (la 20 °C)
Putere de menținere: 26 VA la 60 Hz cos phi 0,3 (la 20 °C), 26 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 6...10 W la 50/60 Hz
Condiții de funcționare
Temperatura de funcționare a mediului: -5...60 °C
