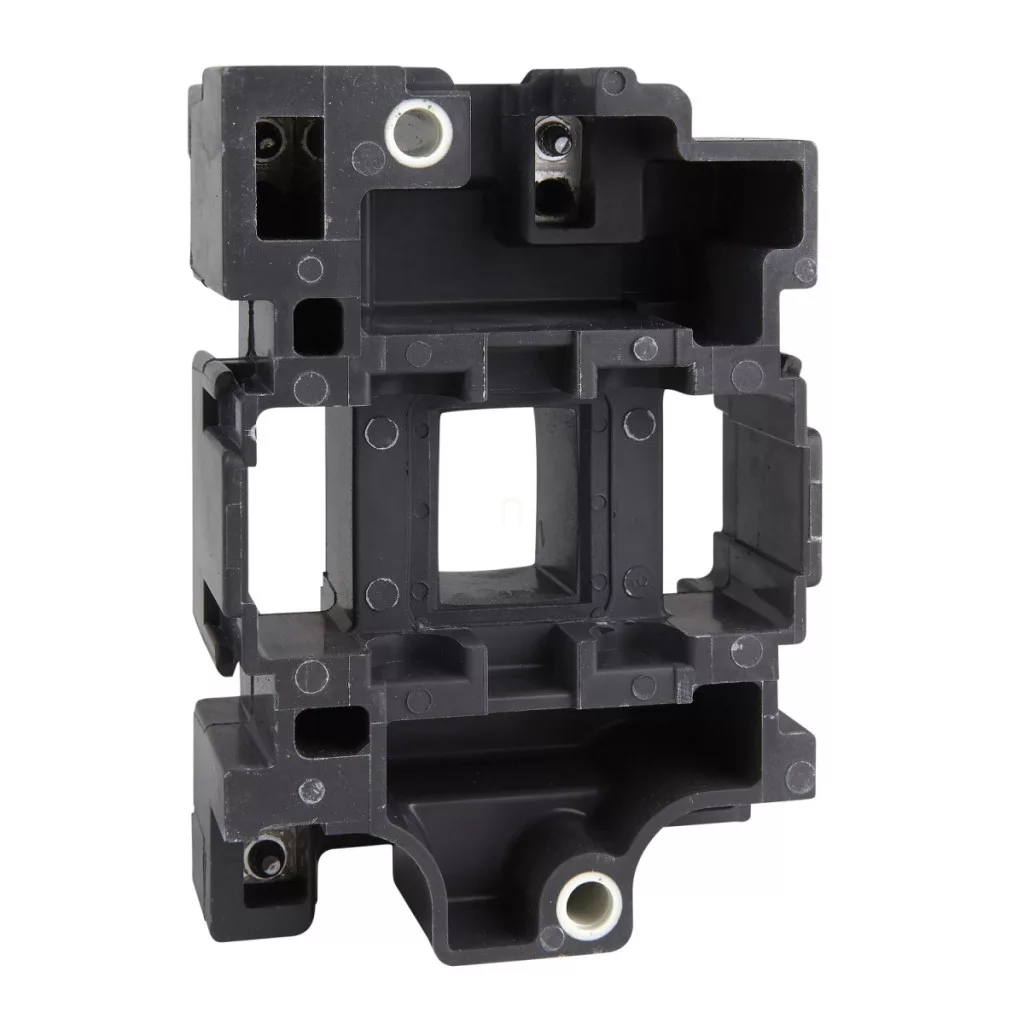

Bobina de contactor Schneider Electric TeSys Deca LX1D6M7 este o componentă electrică de înaltă calitate și fiabilă, concepută special pentru contactorii cu capacități de 80 A și 95 A. Această bobină face parte din gama de produse TeSys, recunoscută la nivel mondial printre echipamentele de comutație utilizate în automatizarea industrială. Bobina LX1D6M7 funcționează cu o tensiune de comandă de 220 V c.a. 50/60 Hz, integrându-se astfel perfect în majoritatea mediilor industriale europene. Produsul este compatibil cu numeroase contactoare TeSys, inclusiv modelele LC1D40, LC1D50 și LC1D65...D95. Această compatibilitate extinsă asigură flexibilitate în proiectarea sistemului și în schimbarea componentelor, păstrând în același timp fiabilitatea și performanța garantate de Schneider Electric. Din punct de vedere al caracteristicilor tehnice, rezistența medie a bobinei este de 102 ohmi la 20 °C, iar inductanța în circuit închis este de 6,7 H. Limitele de tensiune ale circuitului de comandă sunt definite cu precizie: domeniul de declanșare este de 0,3...0,6 Uc la 50/60 Hz (sub 55 °C), în timp ce domeniul de funcționare este de 0,8...1,1 Uc la 50 Hz și 0,85...1,1 Uc la 60 Hz (de asemenea sub 55 °C). Aceste valori precise asigură funcționarea fiabilă a contactorului chiar și în condiții industriale variabile. Puterea de pornire a bobinei LX1D6M7 este de 245 VA (atât la 50 Hz, cât și la 60 Hz, cu cos phi 0,75 la 20 °C), iar puterea de menținere este de 26 VA (de asemenea, la ambele frecvențe, cu cos phi 0,3 la 20 °C). Valoarea disipării termice este de 6...10 W la 50/60 Hz, ceea ce reprezintă un factor important în proiectarea sarcinii termice a dulapurilor de comandă. Bobina contactorului TeSys Deca LX1D6M7 are o durată de viață mecanică remarcabilă, care ajunge la 4 milioane de cicluri de funcționare. Frecvența maximă de funcționare este de 3600 cicluri/oră la 60 °C, ceea ce asigură performanțe adecvate chiar și în aplicații industriale intense. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -5 °C și +60 °C, putând fi astfel utilizat într-un interval larg de temperaturi. Tehnologia bobinei nu include un modul de filtrare a interferențelor încorporat, ceea ce poate face necesară luarea în considerare a unei filtrări separate a interferențelor în anumite aplicații. Bobina de contactor Schneider Electric TeSys Deca LX1D6M7 este alegerea ideală pentru aplicații industriale în care este necesară controlarea fiabilă a contactorilor de mare putere. Produsul se potrivește perfect pentru sarcinile de comutare ale demaroarelor de motor, sistemelor de iluminat și altor echipamente de mare putere. Produsul Schneider Electric cu numărul de articol LX1D6M7 reflectă experiența și expertiza de câteva decenii a companiei în domeniul echipamentelor de comutație industriale, garantând o funcționare fiabilă pe termen lung chiar și în cele mai exigente medii industriale.
Schneider Electric TeSys D - LX1D6M7 - Bobină D40,50,65,80,95 - pentru 220/230 V c.a. - specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Tipul produsului: Bobină de contactor
Denumire scurtă a dispozitivului: LX1D6
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă: 220 V CA 50/60 Hz
Caracteristici electrice
Rezistență medie: 102 Ohm la 20 °C
Inductanța circuitului închis: 6,7 H
Compatibilitatea produsului: LC1D40, LC1D50, LC1D65...D95
Putere de pornire: 245 VA 60 Hz cos phi 0,75 (la 20 °C), 245 VA 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere în regim de menținere: 26 VA 60 Hz cos phi 0,3 (la 20 °C), 26 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 6...10 W la 50/60 Hz
Caracteristici de putere
Durată de viață mecanică: 4 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici tehnologice
Tehnologie de bobinare: Fără modul de filtrare a interferențelor încorporat
Limite de tensiune ale circuitului de comandă: Descărcare: 0,3...0,6 Uc la 50/60 Hz (sub 55 °C)
Funcțional: 0,8...1,1 Uc la 50 Hz (sub 55 °C)
Funcțional: 0,85...1,1 Uc la 60 Hz (sub 55 °C)
Condiții de mediu
Temperatura de funcționare a mediului: -5...60 °C
