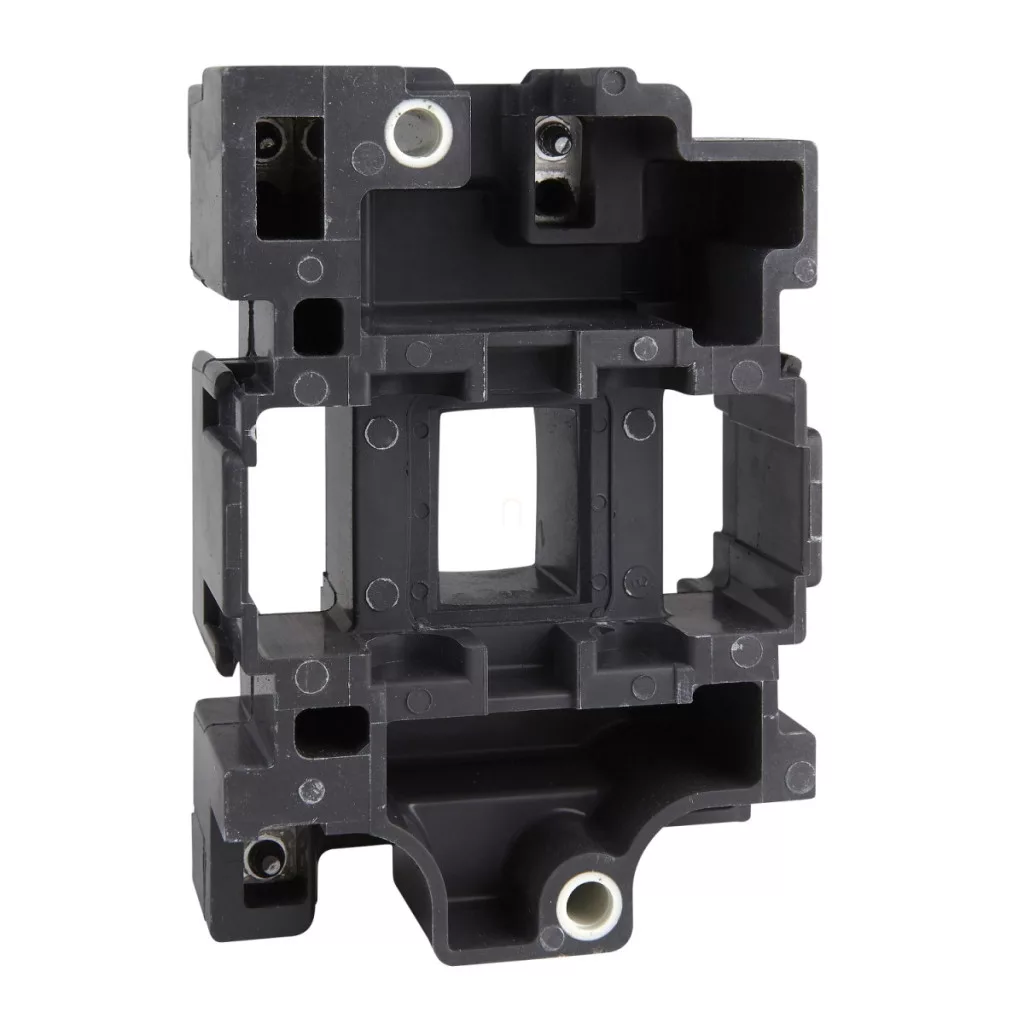

Bobina pentru contactorul magnetic Schneider Electric TeSys Deca LX1D6P7 este concepută pentru contactorii din seria TeSys D, modelele LC1D80 și LC1D95, fiind optimizată special pentru o tensiune de alimentare de 230 V c.a. la 50/60 Hz. Această componentă electrică de calitate profesională este unul dintre elementele cheie pentru funcționarea fiabilă a sistemelor de automatizare industrială, fiind destinată controlului contactorilor de mare putere. Modelul TeSys Deca LX1D6P7 prezintă caracteristici tehnice remarcabile. Rezistența medie a bobinei este de 115 Ohm la 20 °C, iar inductanța circuitului închis este de 7,7 H, ceea ce asigură o funcționare stabilă și eficientă în mediul industrial. Rezistența mecanică excepțională a produsului permite 4 milioane de cicluri de comutare, ceea ce depășește semnificativ cerințele industriale medii. Frecvența maximă de funcționare este de 3600 de cicluri pe oră, la o temperatură ambiantă de 60 °C, ceea ce asigură performanțe adecvate chiar și pentru aplicații industriale intense. În ceea ce privește limitele de tensiune ale circuitului de comandă, bobina oferă o flexibilitate remarcabilă: domeniul de funcționare este de 0,8-1,1 Uc la 50 Hz și de 0,85-1,1 Uc la 60 Hz (în ambele cazuri la o temperatură sub 55 °C). Intervalul tensiunii de cădere este de 0,3-0,6 Uc la 50/60 Hz (la o temperatură sub 55 °C). Puterea de pornire este de 245 VA la ambele frecvențe (cu cos phi 0,75, la 20 °C), în timp ce puterea de consum continuă este de doar 26 VA (cu cos phi 0,3, la 20 °C), ceea ce asigură o funcționare eficientă din punct de vedere energetic. Disiparea termică a bobinei variază între 6 și 10 W la 50/60 Hz. Este de remarcat faptul că tehnologia bobinei nu include un modul supresor încorporat, astfel încât, dacă este necesar, trebuie utilizată o protecție separată împotriva supratensiunii. Bobina Schneider Electric LX1D6P7 are un interval de temperatură de funcționare extrem de larg, putând fi utilizată de la -5 °C până la +60 °C, ceea ce garantează o performanță fiabilă chiar și în condiții de mediu extreme. Bobina este compatibilă cu contactorii de tip LC1D80 și LC1D95, ceea ce permite integrarea ușoară în sistemele existente. Produsul are un design compact, cu o greutate netă de doar 0,28 kg, ceea ce facilitează instalarea și întreținerea. Toate aceste caracteristici fac din bobina Schneider Electric TeSys Deca LX1D6P7 alegerea ideală pentru aplicații industriale, unde fiabilitatea și durata lungă de viață sunt cerințe esențiale.
Schneider Electric TeSys D - LX1D6P7 - Bobină D40,50,65,80,95 - pentru 230 V c.a. 50 Hz - date tehnice
Caracteristici de bază
Seria: TeSys
Tipul produsului: Bobină pentru contactor
Denumire scurtă a dispozitivului: LX1D6
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Parametri tehnici
Rezistență medie: 115 Ohm la 20°C
Inductanța circuitului închis: 7,7 H
Compatibilitate produs: LC1D95, LC1D80
Durabilitate mecanică: 4 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Informații suplimentare
Tehnologie bobină: Fără modul supresor încorporat
Limite de tensiune ale circuitului de comandă:
Cădere: 0,3...0,6 Uc la 50/60 Hz (sub 55°C)
Funcționare: 0,8...1,1 Uc la 50 Hz (sub 55°C)
Funcționare: 0,85...1,1 Uc la 60 Hz (sub 55 °C)
Putere de pornire:
245 VA la 60 Hz cos phi 0,75 (la 20 °C)
245 VA la 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere în regim de așteptare:
26 VA la 60 Hz cos phi 0,3 (la 20 °C)
26 VA la 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 6...10 W la 50/60 Hz
Condiții de mediu
Temperatura mediului de funcționare: -5...60°C
