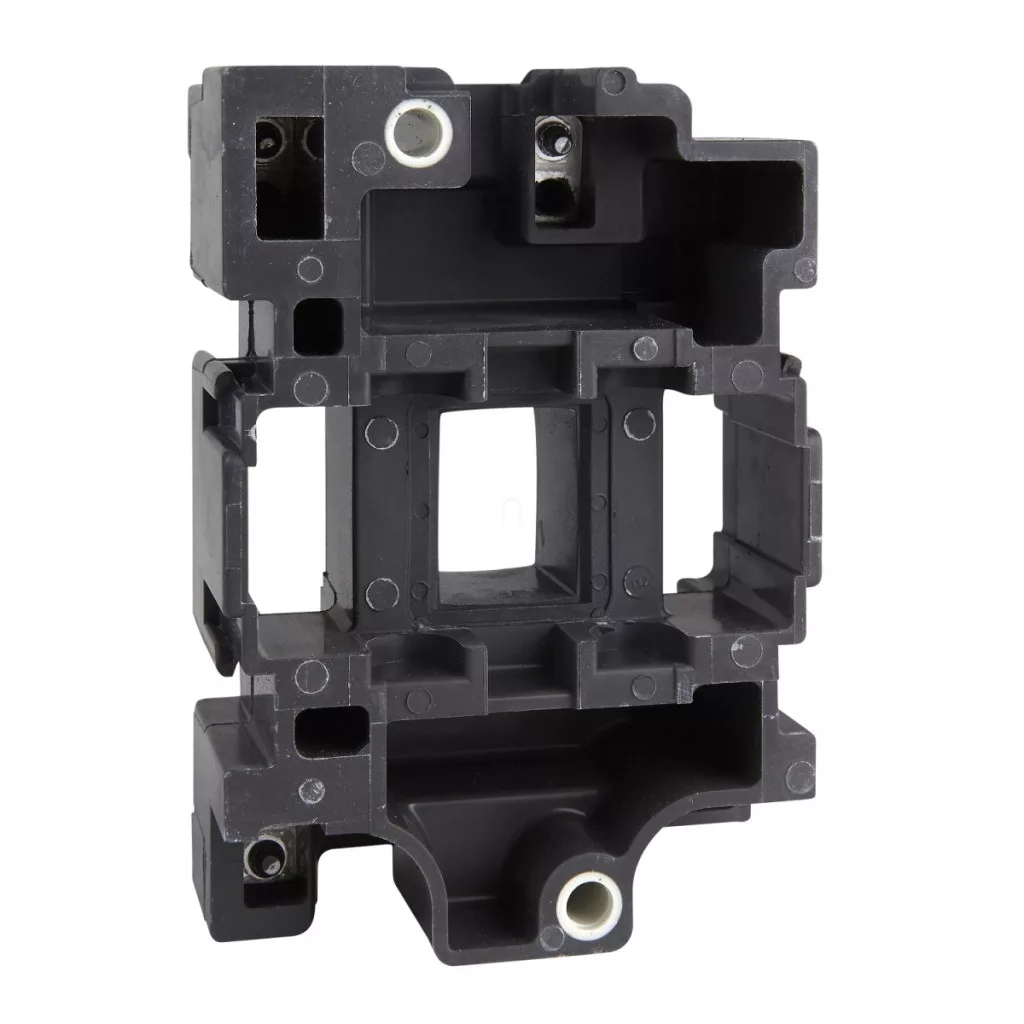

Bobina de contactor Schneider Electric din seria TeSys Deca, model LX1D6R7, este o componentă electromecanică de calitate superioară, concepută special pentru contactoarele cu capacități de 80 A și 95 A. Această bobină cu tensiune de comandă de 440 V c.a. 50/60 Hz este un accesoriu de încredere al gamei de produse TeSys, recomandată pentru aplicații industriale profesionale. Bobina LX1D6R7 este compatibilă în mod special cu contactorii de tip LC1D80 și LC1D95, oferind astfel o soluție perfectă pentru extinderea sistemului dvs. existent sau pentru înlocuirea componentelor defecte. Rezistența medie a bobinei este de 410 ohmi la 20 °C, iar inductanța în circuit închis este de 27 H, ceea ce asigură o funcționare electromagnetică adecvată. Un avantaj special este faptul că are un design fără modul de filtrare a interferențelor încorporat, dar asigură totuși o funcționare extrem de stabilă. Durata de viață mecanică este extrem de mare, putând ajunge până la 4 milioane de cicluri de comutație, în timp ce frecvența maximă de funcționare este de 3600 de cicluri pe oră la 60 °C. Printre parametrii tehnici ai bobinei, este important să menționăm limitele de tensiune ale circuitului de comandă, care sunt următoarele: tensiune de cădere 0,3-0,6 Uc la frecvența de 50/60 Hz (sub 55 °C), iar intervalul de tensiune de funcționare este de 0,8-1,1 Uc la 50 Hz și 0,85-1,1 Uc la 60 Hz (tot sub 55 °C). Puterea de pornire este de 245 VA la frecvența de 50/60 Hz (cu cos phi 0,75 la 20 °C), în timp ce puterea de menținere este de doar 26 VA la 50/60 Hz (cu cos phi 0,3 la 20 °C). Disiparea termică a dispozitivului este cuprinsă între 6 și 10 W la o frecvență de 50/60 Hz, iar intervalul de temperatură de funcționare este între -5 °C și +60 °C, ceea ce permite o gamă largă de aplicații chiar și în medii industriale variate. Greutatea netă a modelului LX1D6R7 este de doar 0,28 kg, ceea ce, împreună cu dimensiunile compacte, îl face ușor de manevrat în timpul instalării.
Schneider Electric TeSys D - LX1D6R7 - Bobină D40,50,65,80,95 - pentru 440 V c.a. - date tehnice
Caracteristici principale
Gama de produse: TeSys
Tipul produsului: Bobină de contactor
Denumire scurtă a dispozitivului: LX1D6
Tipul circuitului de comandă: AC 50/60 Hz
Tensiune de comandă [Uc]: 440 V CA 50/60 Hz
Rezistență medie: 410 Ohm la 20 °C
Inductanța circuitului închis: 27 H
Compatibilitate produs: LC1D80, LC1D95
Durată de viață mecanică: 4 milioane de cicluri de comutație
Frecvență maximă de funcționare: 3600 comutații/oră la 60 °C
Informații suplimentare
Tehnologie bobină: Fără modul de filtrare a zgomotului încorporat
Limite de tensiune ale circuitului de comandă:
- Tensiune de cădere: 0,3...0,6 Uc la frecvența de 50/60 Hz (sub 55 °C)
- Tensiune de funcționare: 0,8...1,1 Uc la 50 Hz (sub 55 °C)
- Tensiune de funcționare: 0,85...1,1 Uc la 60 Hz (sub 55 °C)
Putere de pornire în VA:
- 245 VA la 60 Hz cos phi 0,75 (la 20 °C)
- 245 VA la 50 Hz cos phi 0,75 (la 20 °C)
Putere de menținere în VA:
- 26 VA la 60 Hz cos phi 0,3 (la 20 °C)
- 26 VA la 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 6...10 W la 50/60 Hz
Condiții de mediu
Temperatura mediului de funcționare: -5...60 °C
Greutate netă: 0,28 kg
