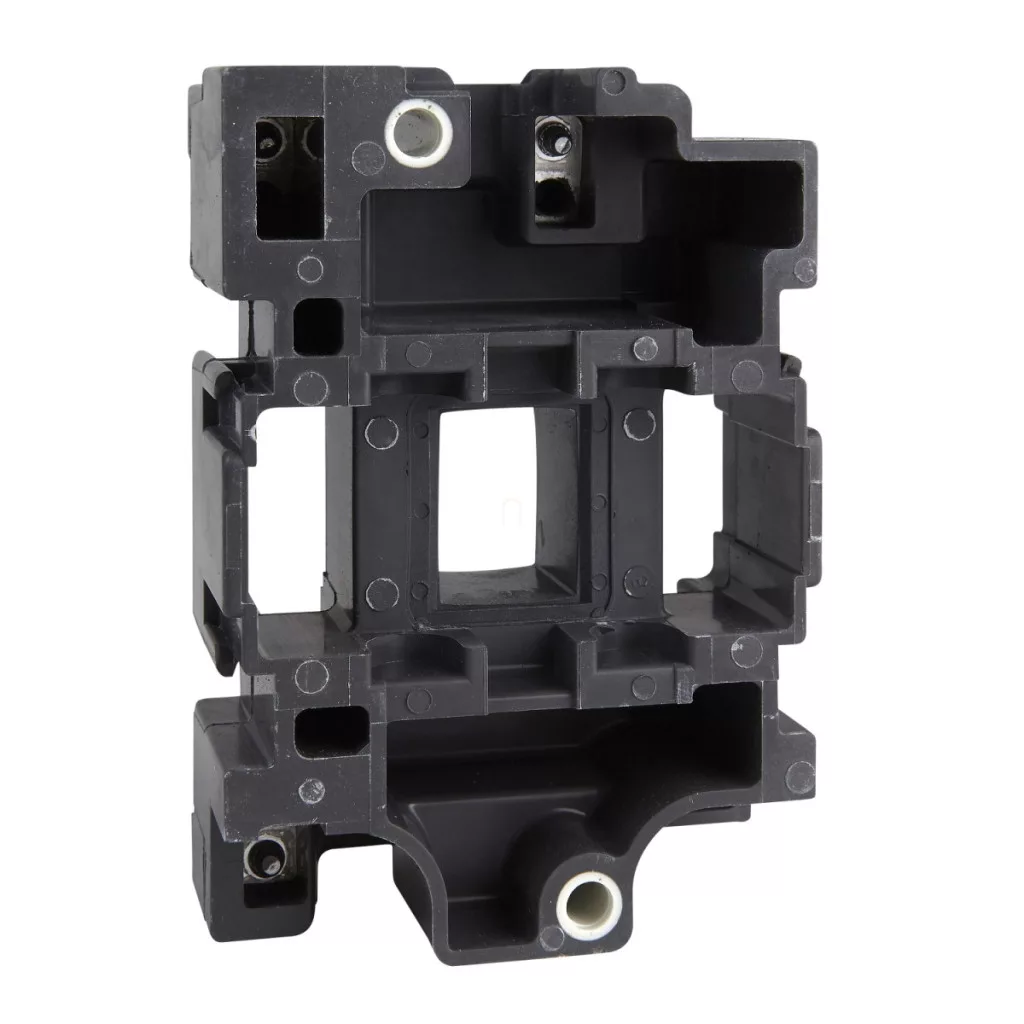

Bobina de contactor Schneider Electric TeSys Deca LX1D6U7 reprezintă o soluție fiabilă și eficientă pentru aplicații industriale, în special pentru contactorii de 80 A și 95 A. Această bobină, care funcționează la o tensiune de comandă de 240 V c.a. 50/60 Hz, este o alegere excelentă pentru sistemele de automatizare și distribuție a energiei, unde durata lungă de viață și performanța fiabilă sunt esențiale. Ca parte a seriei TeSys Deca, bobina LX1D6 asigură o compatibilitate perfectă cu contactorii LC1D80 și LC1D95. Bobina are o durabilitate mecanică remarcabilă, rezistând la până la 4 milioane de cicluri de comutare, ceea ce înseamnă o durată de viață extrem de lungă în mediul industrial. Frecvența maximă de funcționare este de 3600 de cicluri/oră la 60 °C, astfel încât funcționează fiabil chiar și în condiții de utilizare intensă. Parametrii tehnici ai bobinei sunt remarcabili: are o rezistență medie de 131 Ohm la 20 °C, iar inductanța circuitului închis este de 8,3 H. Bobina este fabricată într-o versiune fără modul de descărcare a supratensiunii încorporat, ceea ce asigură flexibilitate în proiectarea sistemului. Limitele de tensiune ale circuitului de comandă sunt definite cu precizie: tensiunea de cădere este de 0,3...0,6 Uc la 50/60 Hz (sub 55 °C), iar tensiunea de funcționare este de 0,8...1,1 Uc la 50 Hz și 0,85...1,1 Uc la 60 Hz (tot sub 55 °C). Acest interval de funcționare precis asigură o comutare fiabilă chiar și în condiții de rețea variate. Consumul de putere al bobinei este, de asemenea, optimizat: puterea de pornire este de 245 VA la 50/60 Hz (cu cos phi 0,75 la 20 °C), în timp ce consumul de putere în regim de menținere este de doar 26 VA la 50/60 Hz (cu cos phi 0,3 la 20 °C). Disiparea termică este cuprinsă între 6 și 10 W la 50/60 Hz. Bobina are o gamă largă de temperaturi de funcționare, putând fi utilizată de la -5 °C până la +60 °C, ceea ce permite instalarea în diverse condiții de mediu. Bobina Schneider Electric LX1D6U7 are o greutate netă de 0,28 kg, fiind astfel ușor de manevrat și de instalat. Este alegerea ideală în medii industriale unde fiabilitatea, durata lungă de viață și funcționarea precisă sunt esențiale. Această bobină este recomandată în special pentru aplicații care necesită comutații frecvente, cum ar fi controlul pompelor, ventilatoarelor și compresoarelor, precum și controlul sistemelor de încălzire, ventilație și aer condiționat.
Schneider Electric TeSys D - LX1D6U7 - Bobină D40,50,65,80,95 - pentru 230 V c.a. 50 Hz - date tehnice
Caracteristici generale
Gama de produse: TeSys
Tipul produsului sau al componentei: Bobină de contactor
Denumirea scurtă a dispozitivului: LX1D6
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă: 240 V CA 50/60 Hz
Rezistență medie: 131 Ohm la 20 °C
Inductanța circuitului închis: 8,3 H
Compatibilitate produs: LC1D80 și LC1D95
Caracteristici de performanță
Durată de viață mecanică: 4 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Informații suplimentare
Tehnologie bobină: Fără modul de descărcare a supratensiunii încorporat
Limite de tensiune ale circuitului de comandă:
- De decuplare: 0,3.....0,6 Uc la 50/60 Hz (sub 55 °C)
- Funcționare: 0,8...1,1 Uc la 50 Hz (sub 55 °C)
- Funcționare: 0,85...1,1 Uc la 60 Hz (sub 55 °C)
Putere de pornire: 245 VA la 60 Hz cos phi 0,75 (la 20 °C), 245 VA la 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere continuu: 26 VA la 60 Hz cos phi 0,3 (la 20 °C), 26 VA 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 6...10 W la 50/60 Hz
Caracteristici de mediu
Temperatura de funcționare: -5...60 °C
