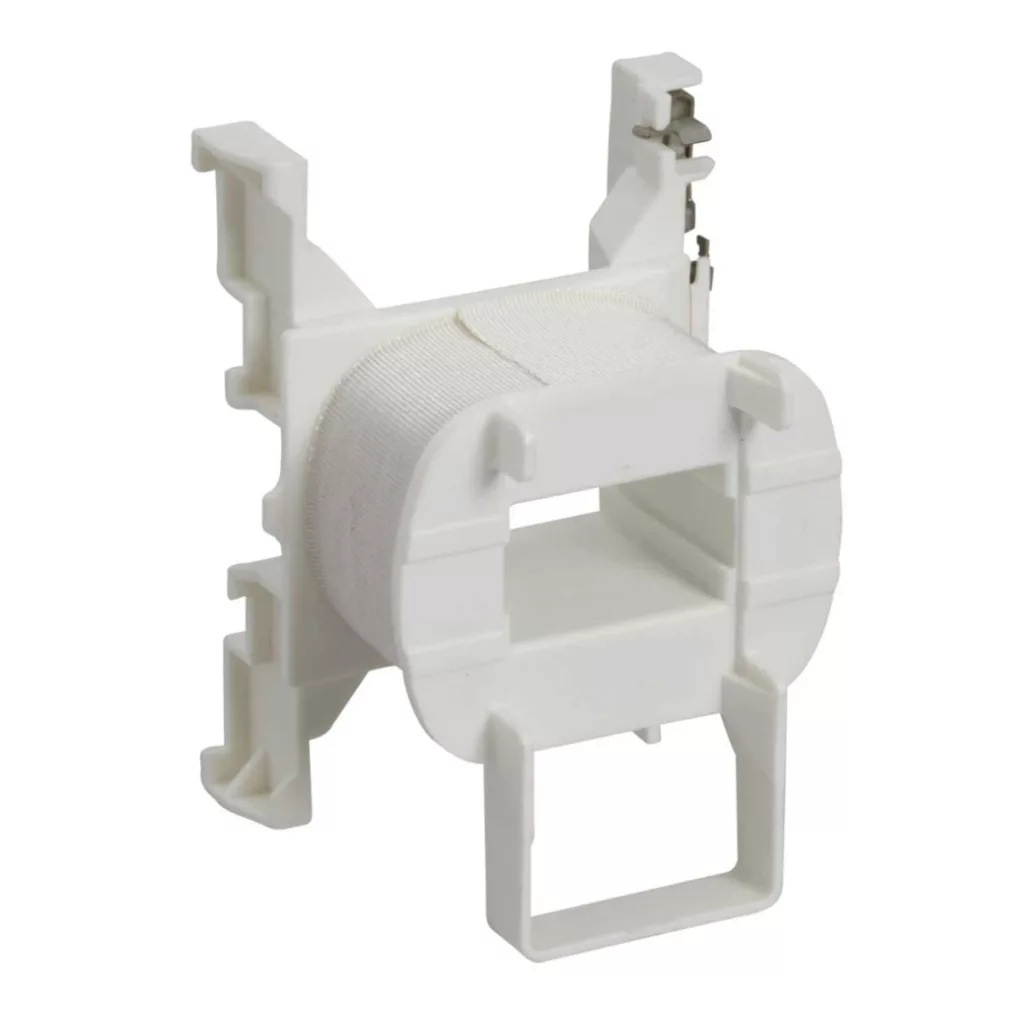

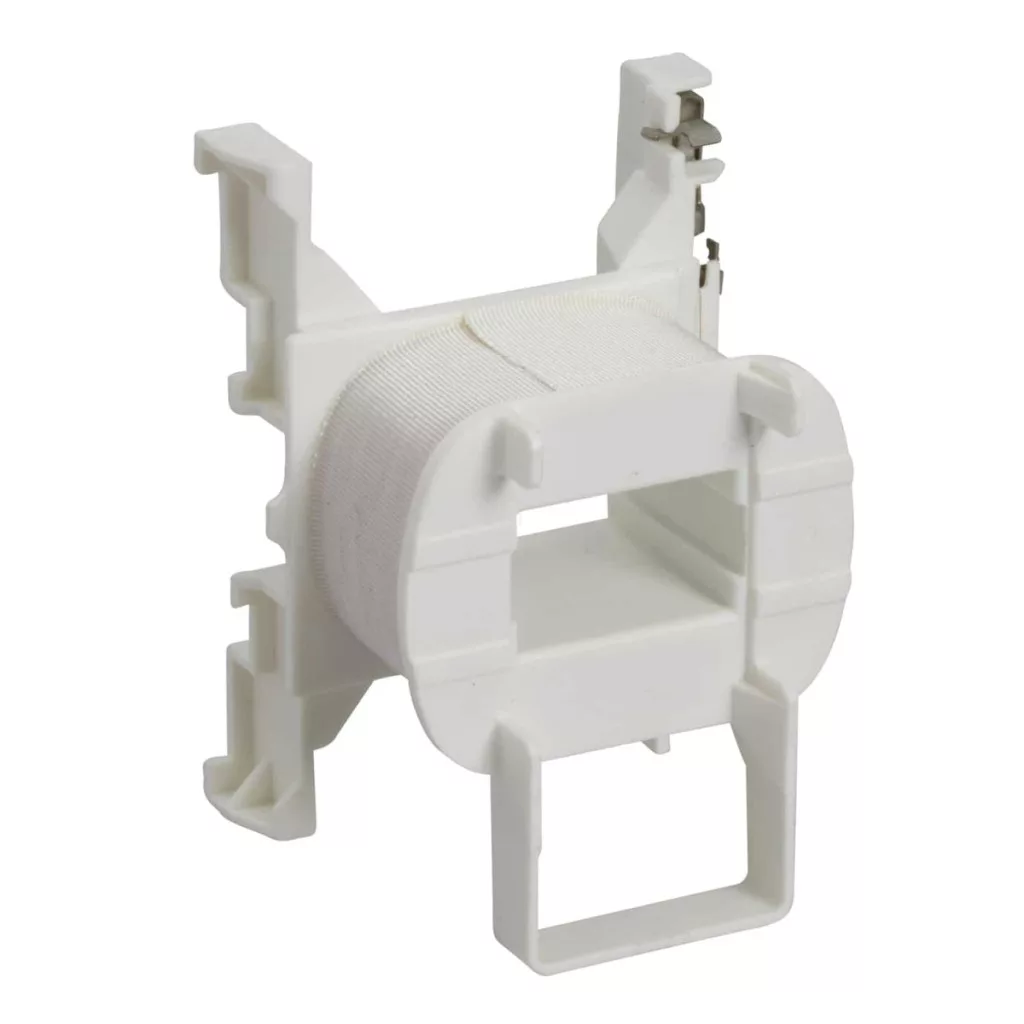

Bobina Schneider Electric TeSys D LXD1M7 este o componentă de comandă profesională, de calitate industrială, concepută special pentru contactoarele care funcționează în intervalul de 9-38 amperi. Această bobină, care funcționează cu un circuit de comandă de 220 V c.a. 50/60 Hz, face parte din gama de produse TeSys Deca și se integrează perfect în sistemele moderne de automatizare industrială. Principalul avantaj al bobinei LXD1M7 este fiabilitatea și durata lungă de viață. Rezistența mecanică, care asigură 15 milioane de cicluri de comutație, reprezintă o valoare remarcabilă în aplicațiile industriale, unde funcționarea continuă și necesarul minim de întreținere sunt cerințe critice. Frecvența maximă de comutație de 3600 cicluri/oră, chiar și la o temperatură ambiantă de 60 °C, permite o utilizare intensivă, fiind astfel o alegere ideală chiar și în medii industriale cu solicitări ridicate. Printre parametrii tehnici ai bobinei, este important de subliniat domeniul de control precis: domeniul de funcționare este de 0,8-1,1 Uc la 50 Hz și 0,85-1,1 Uc la 60 Hz (la o temperatură <60 °C), în timp ce domeniul de decuplare este de 0,3-0,6 Uc la frecvența de 50/60 Hz. Rezistența medie este de 515,4 Ohm la 20 °C, iar inductanța în circuit închis este de 18 H. Tehnologia bobinei nu include un modul de filtrare a zgomotului încorporat. Puterea de pornire este de 70 VA (50/60 Hz, cos phi 0,75, la 20 °C), în timp ce consumul de putere în regim de menținere este de doar 7 VA la 50 Hz și 7,5 VA la 60 Hz (cos phi 0,3, la 20 °C), ceea ce asigură o funcționare eficientă din punct de vedere energetic. Disiparea termică este de 2-3 W la frecvența de 50/60 Hz. Bobina TeSys Deca LXD1M7 prezintă compatibilitate perfectă cu contactorii de tip CAD, LC1D09...D38 și LC1DT20...DT40, asigurând astfel o gamă largă de utilizări. Aplicabilitatea în mediul industrial este consolidată și mai mult de intervalul de temperatură de funcționare cuprins între -5 °C și +60 °C, care permite utilizarea în condiții de mediu variate. Bobina Schneider Electric TeSys D LXD1M7 este un element de încredere al sistemelor electrice profesionale, care asigură o control precis și stabilitate pe termen lung în procesele industriale critice.
Schneider Electric TeSys D - LXD1M7 - Bobină 220 V 50/60 Hz - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Tipul produsului sau al componentei: Bobină de contactor
Denumirea scurtă a dispozitivului: LXD1
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 220 V CA 50/60 Hz
Rezistență medie: 515,4 Ohm la 20 °C
Inductanța circuitului închis: 18 H
Compatibilitate produs: CAD, LC1D09...D38, LC1DT20...DT40
Durată de viață mecanică: 15 milioane de cicluri de comutație
Frecvență maximă de comutație: 3600 cicluri/oră la 60 °C
Informații suplimentare
Tehnologie bobină: Fără modul de filtrare a interferențelor încorporat
Limite de tensiune ale circuitului de comandă:
De ieșire: 0,3...0,6 Uc la 50/60 Hz (< 60 °C)
De funcționare: 0,8...1,1 Uc la 50 Hz (< 60 °C)
Funcționare: 0,85...1,1 Uc la 60 Hz (< 60 °C)
Putere de pornire în VA:
70 VA la 60 Hz cos phi 0,75 (la 20 °C)
70 VA la 50 Hz cos phi 0,75 (la 20 °C)
Putere de menținere în VA:
7,5 VA la 60 Hz cos phi 0,3 (la 20 °C)
7 VA la 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 2...3 W la 50/60 Hz
Caracteristici de mediu
Temperatura de funcționare a mediului: -5...60 °C
Greutate netă: 0,07 kg
