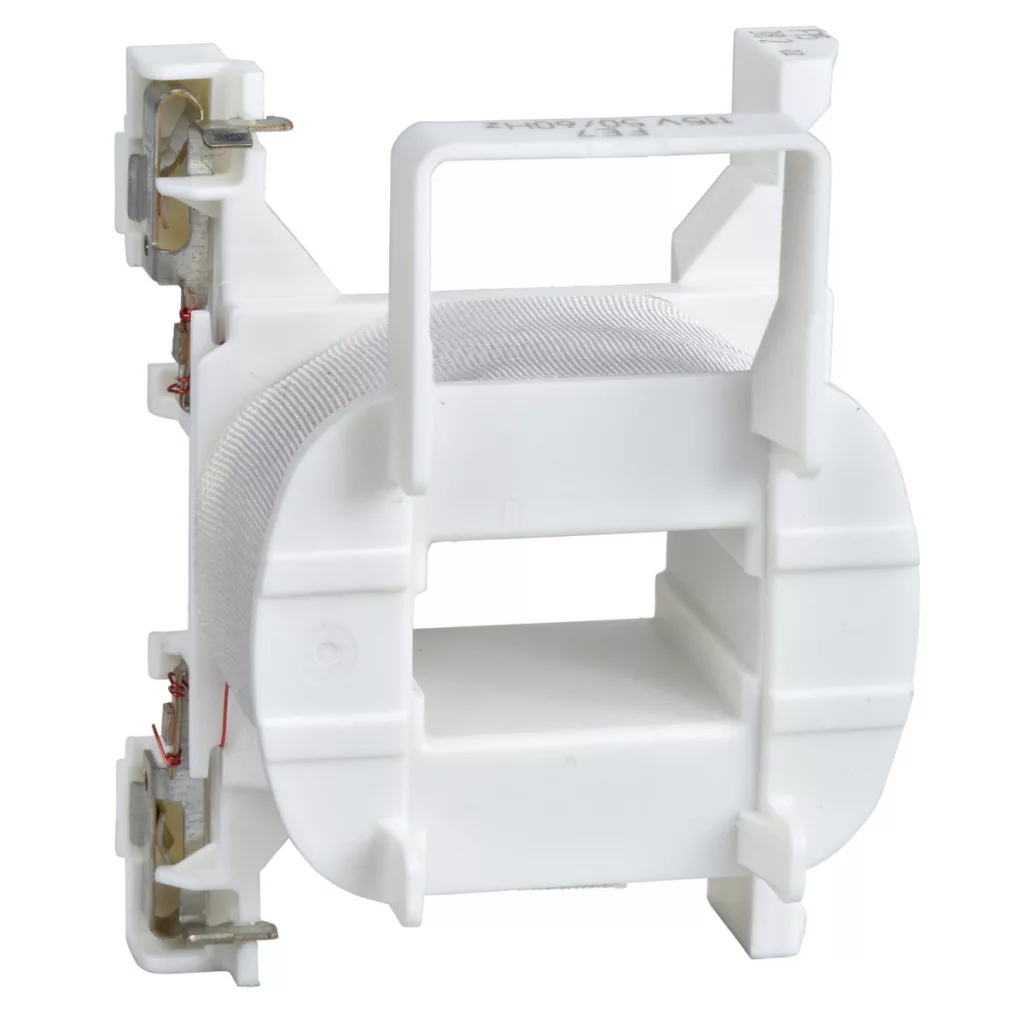

Bobina de contactor Schneider Electric TeSys Deca LXD1Q7 este o bobină de comandă de înaltă calitate, concepută special pentru contactorii din seria TeSys D cu curent nominal cuprins între 9 și 38 A. Această componentă alimentată la 380 V c.a. 50/60 Hz asigură o funcționare fiabilă în medii industriale, unde controlul electric precis este de o importanță critică. Designul modern al bobinei permite un interval de tensiune de funcționare de 0,8-1,1 Uc la 50 Hz și de 0,85-1,1 Uc la 60 Hz, ceea ce asigură o flexibilitate excelentă în diverse domenii de aplicare. Produsul este compatibil cu contactorii de tip LC1DT20...DT40 și LC1D09...D38, fiind astfel alegerea ideală pentru modernizarea sistemelor existente sau pentru instalații noi. Printre parametrii electrici ai bobinei contactorului TeSys Deca LXD1Q7 se remarcă rezistența medie de 1551 Ohm la 20 °C și inductanța de 55 H în circuit închis, ceea ce asigură o eficiență energetică optimă pe termen lung. Produsul oferă o durabilitate mecanică remarcabilă, cu până la 15 milioane de cicluri de comutare, precum și o rată maximă de funcționare de 3600 de cicluri/oră la 60 °C. Puterea de pornire a bobinei LXD1Q7 este de 70 VA atât la 50 Hz, cât și la 60 Hz (cos phi 0,75), în timp ce puterea de menținere este semnificativ mai mică: 7 VA la 50 Hz și 7,5 VA la 60 Hz (cos phi 0,3). Disiparea termică a bobinei este de doar 2-3 W la 50/60 Hz, ceea ce înseamnă o sarcină termică minimă în dulapul de comandă. Bobina contactorului Schneider Electric TeSys Deca LXD1Q7 este fabricată cu tehnologie fără modul de filtrare a interferențelor încorporat și poate fi utilizată într-un interval larg de temperaturi de funcționare, între -5 °C și +60 °C. Aceste caracteristici îl fac deosebit de avantajos în medii industriale în care funcționarea fiabilă și durata lungă de viață sunt cerințe esențiale. Bobina de contactor Schneider Electric TeSys Deca LXD1Q7 oferă performanțe remarcabile în ciuda dimensiunilor sale compacte și a greutății de doar 0,07 kg. Este alegerea ideală pentru aplicații industriale în care, pe lângă funcționarea fiabilă, sunt importante economisirea spațiului și consumul redus de energie. Intervalul de tensiune de decuplare al bobinei este de 0,3-0,6 Uc la 50/60 Hz (sub 60 °C), ceea ce garantează o decuplare sigură la scăderea tensiunii. Această componentă TeSys Deca de calitate profesională este alegerea perfectă pentru rețelele de distribuție electrică, panourile de control industriale și sistemele de automatizare, unde controlul precis și fiabil este esențial.
Schneider Electric TeSys D - LXD1Q7 - Bobină 380 V 50/60 Hz - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Tipul produsului sau al componentei: Bobină de contactor
Denumirea scurtă a dispozitivului: LXD1
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă: 380 V CA 50/60 Hz
Rezistență medie: 1551 Ohm la 20 °C
Inductanța circuitului închis: 55 H
Compatibilitate produs: LC1DT20...DT40, LC1D09...D38
Durată de viață mecanică: 15 milioane de cicluri de comutație
Viteză maximă de funcționare: 3600 cicluri/oră la 60 °C
Informații suplimentare
Tehnologie bobină: Fără modul de filtrare a interferențelor încorporat
Limite de tensiune ale circuitului de comandă:
- De ieșire: 0,3...0,6 Uc la 50/60 Hz (sub 60 °C)
- De funcționare: 0,8...1,1 Uc la 50 Hz (sub 60 °C)
- Funcționare: 0,85...1,1 Uc la 60 Hz (sub 60 °C)
Putere de pornire în VA: 70 VA la 60 Hz cos phi 0,75 (la 20 °C), 70 VA la 50 Hz cos phi 0,75 (la 20 °C)
Consum de putere continuu în VA: 7,5 VA la 60 Hz cos phi 0,3 (la 20 °C), 7 VA la 50 Hz cos phi 0,3 (la 20 °C)
Disipare termică: 2...3 W la 50/60 Hz
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -5...60 °C
