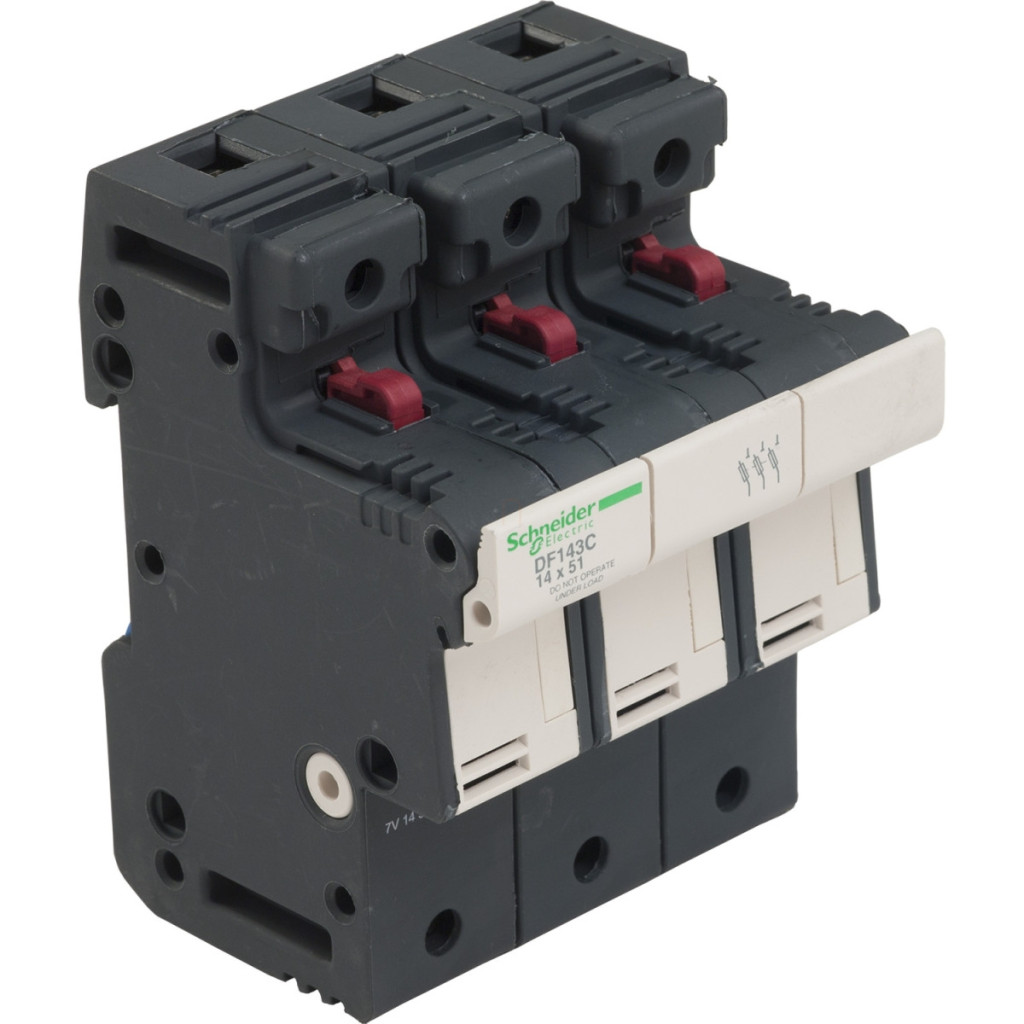

Suportul pentru siguranțe Schneider Electric TeSys DF, LS1/GK1 - DF143C este un dispozitiv electric profesional conceput pentru aplicații industriale. Are un design cu trei poli (3P) și poate fi utilizat pentru curenți de până la 50 A. Acest suport de siguranțe fiabil face parte din familia de produse TeSys, care face parte din oferta de automatizare industrială recunoscută la nivel mondial a Schneider Electric. Suportul pentru siguranțe DF143C poate fi utilizat cu siguranțe de 14x51 mm și este compatibil atât cu siguranțele M (protecție motor), cât și cu siguranțele gG (uz general) din gama 0-50 A. Dispozitivul are dimensiuni compacte (înălțime: 110,8 mm, lățime: 79 mm, adâncime: 76,5 mm) și cântărește doar 0,420 kg, ceea ce facilitează instalarea și permite amplasarea în dulapuri de comutație, economisind spațiu. Comutatorul produsului este proiectat cu o pârghie basculantă, care asigură o operare simplă și rapidă. DF143C are parametri tehnici remarcabili: tensiune nominală de funcționare de 690 V c.a./c.c., curent nominal de funcționare de 50 A și tensiune de izolare de 690 V c.a. Produsul are o tensiune nominală de impuls de 8 kV și o capacitate nominală de curent de scurtcircuit de 15 kA (cu conexiune tubulară, în conformitate cu IEC 60269-1). Rezistența sa la scurtcircuit este remarcabilă: 120 kA la 400-500 V și 80 kA la 690 V, în conformitate cu IEC 60947-3. Suportul siguranței este compatibil cu siguranțele cu lamă DF3EA și DF3EN și cu blocul de contacte auxiliare DF14AM, permițând o configurare flexibilă pentru diferite aplicații. DF143C este montat pe o șină DIN simetrică de 35 mm în poziție verticală (toleranță ±23°). Conexiunile se realizează cu borne cu șurub care acceptă 1 cablu între 2,5 și 25 mm² (rigid), 2 cabluri între 2,5 și 10 mm² (rigide) sau 1 sau 2 cabluri flexibile între 2,5 și 25 mm² sau 2,5 și 10 mm², cu sau fără capete. Cuplul de strângere pentru terminale este de 3,5 Nm. Produsul are un grad de protecție IP20 conform IEC 60529 și o temperatură de funcționare cuprinsă între -20...+60°C (cu reducere a puterii peste 20°C). Suportul de siguranțe TeSys DF143C este conform cu cele mai importante standarde internaționale, precum EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1 și CSA C22.2 Nr. 4248-1, și este certificat de IEC, UL, CSA și EAC, asigurând acceptarea și aplicabilitatea la nivel global.
Schneider Electric TeSys DF, LS1/GK1 - DF143C - Suport pentru siguranță 3P 50A date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys DF
Tipul produsului: Suport siguranță
Denumire scurtă: DF14
Număr de poli: 3P
Dimensiune siguranță: 14 x 51 mm
Tip siguranță: 0...50 A, aM și 0...50 A, gG
Mod de funcționare: Comutator basculant
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a., 690 V c.c.
Curent nominal de funcționare [Ie]: 50 A
Tensiune nominală de izolație [Ui]: 690 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de scurtcircuit de vârf [Ipk]: 15 kA cu conexiuni tubulare conform IEC 60269-1
Rezistență la scurtcircuit: 120 kA 400 V conform IEC 60947-3, 120 kA 500 V conform IEC 60947-3, 80 kA 690 V conform IEC 60947-3
Caracteristici suplimentare
Standarde: EN/IEC 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 Nr. 4248-1
Certificări ale produsului: IEC, recunoscut UL, CSA, EAC
Suport de montare: Șină DIN simetrică de 35 mm
Poziție de montare: Verticală (toleranță: +/- 23°)
Conexiuni - terminale: Terminale cu prindere cu șurub 1 cablu(e) 2,5...25 mm²rigid, borne cu șurub 2 cablu(uri) 2,5...10 mm²rigid, borne cu șurub 1 cablu(uri) 2,5...25 mm²cu sau fără capete flexibile, borne cu șurub 2 cablu(uri) 2,5...10 mm² cu sau fără capăt flexibil
Cuplu de strângere: 3,5 N.m
Caracteristici fizice
Înălțime: 110,8 mm
Lățime: 79 mm
Adâncime: 76,5 mm
Greutate netă: 0,420 kg
Cantitate per set: Set de 2 bucăți
Caracteristici de mediu
Temperatură de depozitare: -40...80 °C
Temperatură ambiantă de funcționare: -20...60 °C cu performanță redusă peste 20 °C
Grad de protecție IP: IP20 conform IEC 60529
Protecție: TH
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: DF14
